QD145-04 8. 部件的更换 NXT Ⅱ机械手册 325 8.2 定位相机的更换 相机盖罩，灯具， 变焦镜以及相机主体是作为一 个单元来处理的。 不能仅对其中的单个部 件的进行更换。 8.2.1 必要工具 六角扳手一套，M5.5 扳手。 8.2.2 操作时间 旧灯具 / 相机单元的拆除→新单元安装为止约十分钟 。 8.2.3 更换方法 1. 拉 出模组。 （参考 " 5.1 模组的拉出 / 插入 "） 2. 将…
QD145-04 8. 部件的更换
NXT Ⅱ机械手册 325
8.2 定位相机的更换
相机盖罩，灯具， 变焦镜以及相机主体是作为一个单元来处理的。不能仅对其中的单个部
件的进行更换。
8.2.1 必要工具
六角扳手一套，M5.5 扳手。
8.2.2 操作时间
旧灯具 / 相机单元的拆除→新单元安装为止约十分钟。
8.2.3 更换方法
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 将主电源开关 OFF。

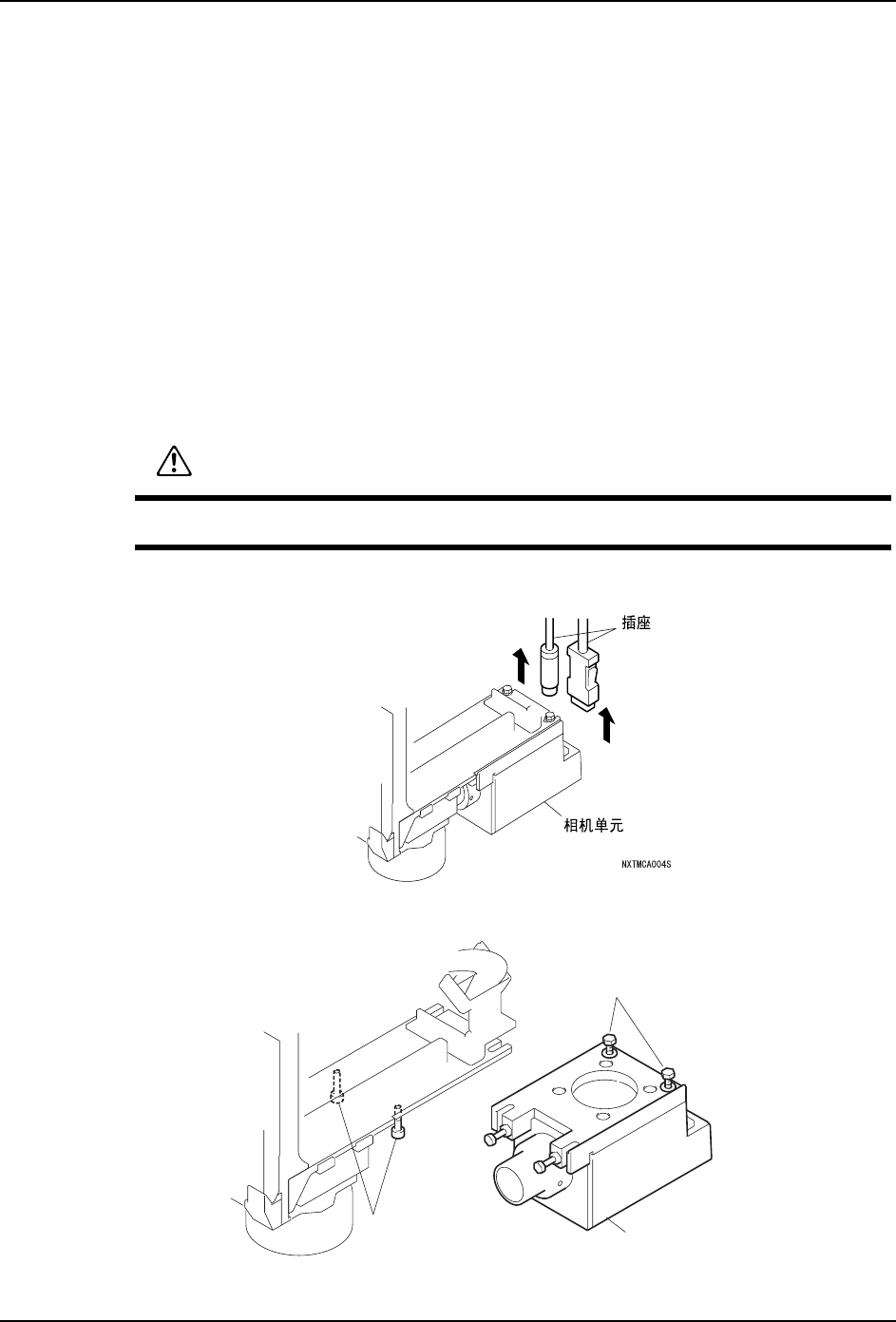

3. 将相机后部的插座拆下。
4. 拧松螺栓(2根)帽和六角螺栓(2根)、将相机向后方滑出并取下。
注意 )请绝对不要松动相机单元的螺栓和定位栓。
警告
在更换元件相机前，务必切断机器主电源。
1;70&$6E
Ⳍᴎऩܗ
݁㾦㶎ᷧ
㧔Փ⫼0݁㾦ᡇ㧕
㶎ᷧᐑ
㧔Փ⫼0݁㾦ᡇ㧕
8. 部件的更换 QD145-04
326 NXT Ⅱ机械手册
5. 拆下灯具单元的连接线插座。
6. 拧松螺栓 (4 根 )，拆下灯具单元。
