QD145-04 4. 传感器配置图 NXT Ⅱ机械手册 47 4. 传感器配置图 本章介绍用于 NXT-2 上的各种传感器的位置和 I/O 地址。 4.1 I/O 的确认方法 要确认传感器的 I/O( 输入输出信号 ) 时 , 需要 「 Equipment Che ck」 。启动 「Equipment Check」后显 示出以下画面 , 请选择单元 , 进行 I/O 的确认。 备注 )有关 「Equipment Check」的详细说明…
3. 各部分的功能说明 QD145-04
46 NXT Ⅱ机械手册
MEMO:
QD145-04 4. 传感器配置图
NXT Ⅱ机械手册 47
4. 传感器配置图
本章介绍用于 NXT-2 上的各种传感器的位置和 I/O 地址。
4.1 I/O 的确认方法

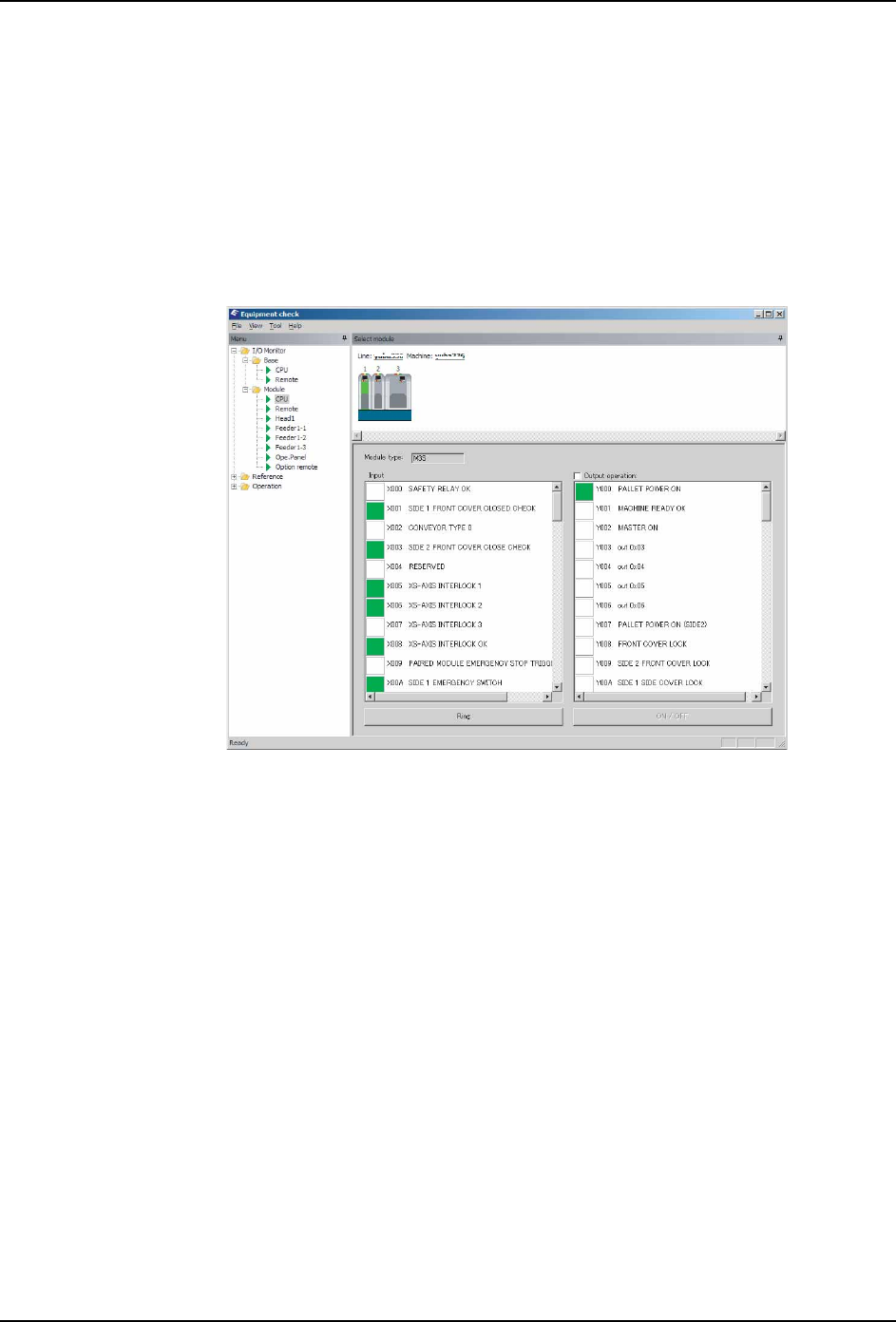

要确认传感器的 I/O( 输入输出信号 ) 时 , 需要 「Equipment Check」。启动 「Equipment
Check」后显示出以下画面 , 请选择单元 , 进行 I/O 的确认。
备注 )有关 「Equipment Check」的详细说明，请参考 「NXT II 系统手册」的 「NXT-2 软件
工具」的 「Equipment Check」。
在以下的图和表中，显示出传感器 （图中编号）和地址的关系。
01SYS-0346E
4. 传感器配置图 QD145-04
48 NXT Ⅱ机械手册
4.2 基座内部的传感器
4.2.1 2M-2 基座
4.2.2 4M-2 基座
52
1
2
5
11
7
8
6
12
3
4
10
53
54
56
55
58
57
59
60
51
01MEC-0288a
9
50
49
85
1
2
5
11
17
23
7
8
6
12
24
18
13
14
19
20
3
4
52
52
9
10
15
16
21
22
50
49
53
54
56
55
58
57
59
64
63
62
61
60
66
65
67
68
51
01MEC-0289a
85
86
