9. 测定和调整 QD145-04 400 NXT Ⅱ机械手册 10.按下 MANUAL 按钮， 返回 等待 START 画面后， 请按下 START 按钮 。 机器开始贴装元件 ， 测 定贴装精度。测定结束后，治具 板自动地松开。 11.确认治具板的松开 后，请按下 CY CLE STOP 按钮。返回 到等待 START 画面。 12.按下 MANUAL 按钮， 显示出手动指令画面后， 请使用箭头键， 选择排 出电路板的指令， 按 下…
QD145-04 9. 测定和调整
NXT Ⅱ机械手册 399
解除 PAM 测定模式时，请选择 「远程操作」- 「机上 PAM」- 「解除 PAM 模式」。选择 「开
始」- 「返回」时，模组返回通常的运转画面。此外，根据 PAM 测定模式的设定、恢复生产
等，从机器上删除 Job。
9.1.9 测定方法
请按以下步骤进行测定。此外，在支撑板上安装了支撑销的时候，请事前将其除去。
注意 )在安放支撑销的状态下进行测定时，会与治具干涉。
1. 请从 Fuji Flexa 传输 PAM 用的 Job。「精度确认模式」的时候，在传送的 Job 名前显示
为 ［CHECK］。
2. 请将供料器用 Job 安装在设定的料站上。
a. 测定 H08、H12(S) 或者 H12HS 贴装头时，请将安装有 1005 白色元件的供料器用 Job
安装到设定的料站上，按下前面盖罩的设定按钮。
b. 在单·双搬运轨道搭载机上测定 H01，H02 或者 G04 贴装头时，请安装送料间距 4mm
的 12mm 宽的空供料器，按下前面盖罩的设定按钮。
χ. 如果在三搬运轨道搭载机上测定 H01，H02，H04，G04 或者 OF 贴装头时，请设置在
Job 上设定了料盘供料器 M 类型的料站，按下前盖板的设置按键。
d. 测定的模组带有料盘 -L/LT 时，不需要此操作。
3. 请按下在基座上的全部模组的 START 按键。与通常的运转一样，NXT-2 机器以精度校正为
主，与治具板的宽度相吻合，变更搬运轨道的宽度。
备注 )因为有必要变更在基座的全部模组上的搬运轨道宽度，所以对于全部的模组有必要重
新开始生产。
4. 结束精度校正后，处于电路板等待状态。为了安装准备的治具板，请按下全部模组的
CYCLE STOP 按钮。
5. 按下执行 PAM 的模组的 MANUAL 按钮，显示出手动操作指令。
6. 请使用箭头键选择清扫指令，按下 OK 按键。夹紧模组后向前方移动一些。
7. 确认周围的安全，握住模组的手柄，解除刹车。请按原样慢慢地向前方拉出。
8. 请将准备的治具平板 ( 单·双搬运轨道搭载机 ) 或者玻璃电路板 ( 三搬运轨道搭载机 )
安装在通道 1 上，测定 H01，H02，H04，G04，OF 贴装头精度时，将玻璃元件安装在准备
好的治具上。
9. 握住模组的手柄解除制动。请保持原样慢慢地将模组插入到后方。
NXTOPE139
01MEC-0007
9. 测定和调整 QD145-04
400 NXT Ⅱ机械手册

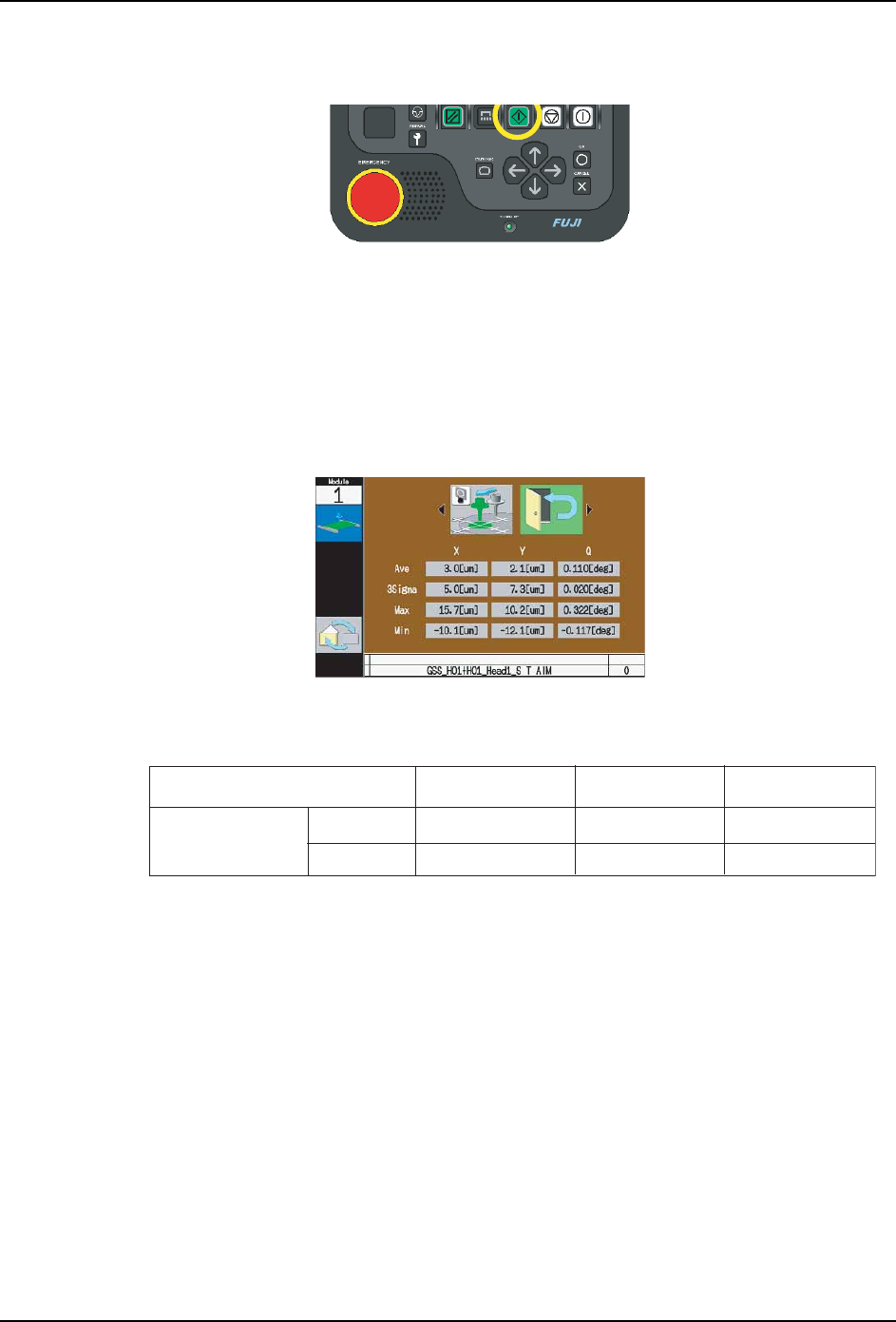

10.按下 MANUAL 按钮，返回等待 START 画面后，请按下 START 按钮。机器开始贴装元件，测
定贴装精度。测定结束后，治具板自动地松开。
11.确认治具板的松开后，请按下 CYCLE STOP 按钮。返回到等待 START 画面。
12.按下 MANUAL 按钮，显示出手动指令画面后，请使用箭头键，选择排出电路板的指令，按
下OK按钮。
13.请根据向导画面拉出模组，取出治具板。然后慢慢地插入模组。
14.请按下 MANUAL 按钮。返回到等待 START 画面。
15.请记录在操作画面上显示的贴装精度测定结果。
16.PAM 的测定结果在公差范围以外时，有必要创建修正值文件。详细请参照 " 9.1.10 创建
修正值文件 "。但在 「精度确认模式」的时候，不能创建修正值文件。
17.请将在玻璃电路板上贴装的玻璃元件返回到治具板上，在 1005 白色元件时将双面粘纸从
玻璃电路板上剥离，重新粘贴新的粘纸。
在三搬运轨道搭载机测定 H02, H04, G04 工作头时
在以下的条件下，为了满足对精度测定必要的贴装点数，需要测定几次。请变更 Job，用 H02
工作头测量 2 次，用 H04、G04 工作头测定 4 次。详细请参考 " 9.1.2 样品 Job "。
α. 在三搬运轨道搭载机上测定 H02、H04、G04 工作头的时候
β. 如果玻璃元件只有 32 个，在单·双搬运轨道搭载机上测定 H02、H04、G04 工作头的时候
9.1.10 创建修正值文件
「PAM 模式」的时候，PAM 测定结束后创建修正值文件。修正值文件的创建方法，有简易创
建和手动创建。
简易创建可以不使用附加软件，方便地反映修正值数值到机器上。在需要手动创建以外的时
候，请使用简易创建。手动创建请在以下的例子时使用。
NXTOPE139
01MEC-0640
1;7%$66D
++6
*
䌈㺙㊒ᑺ³
&SṈ
&SṈ
f
f
f
f
f
f
+ǃ
+
+ǃ
2)ǃ
+ǃ
QD145-04 9. 测定和调整
NXT Ⅱ机械手册 401
a. 编辑修正值数值的时候。
b. 在三搬运轨道搭载机上测定 H02、H04、G04 工作头的时候
c. 如果玻璃元件只有 32 个，在单 / 双搬运轨道搭载机上测定 H02、H04、G04 工作头的
时候。
注意 )请不要变更创建的修正值文件的文件名。有可能会不能读取文件到机器中，导致反映
不出补正值。
「精度确认模式」不能创建修正值文件。取得测定结果时，请按照与下项「手动生成修正值
文件的」的同样方法保存数据。

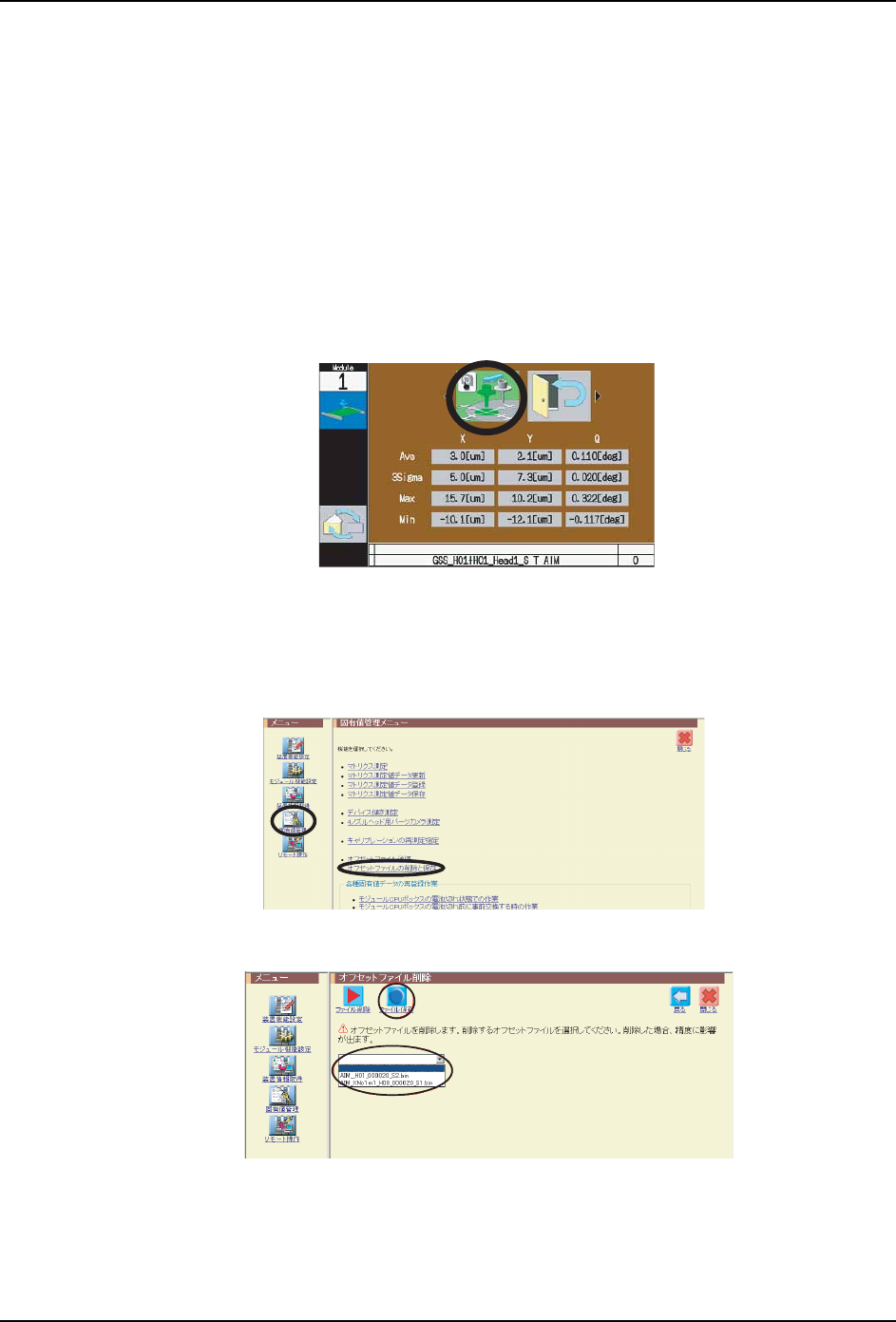

1. 在操作画面上 PAM 测定的测定结果显示后，请使用箭头键选择简易生成指令，按下 OK 按
键。创建修正值文件后，暂时处于 「START」按键等候状态。
2. 为了确认精度再次测定时，将治具平板安防在模组内，请按下 「START」按键。按下
「START」按键后修正值文件反映到机器中，开始测定。
3. 如果 PAM 测定完成后，创建修正值文件的备份。请选择附加软件机器设定画面的 「固有
值管理」- 「修正值文件的删除保存」。
4. 请选择进行备份的修正值文件，选择 「文件保存」。
简易创建的时候，不需要发送修正值文件。在以下的某一个的时机反映修正值文件到机器。
·机器在 PAM 模式的状态下，按下操作电路板的 「START」按键的时候
·把机器从 PAM 模式切换到生产模式的时候
