QD145-04 6. 预防保养 NXT Ⅱ机械手册 211 6.9.9 贴装工作头机械阀 O 型圈的更换和加油 <H04/H08/H1 2(S)/H12HS 工作头 > 注意：串行号 No.0059 0 以前工作头的情况，不能拆除机械阀。请与敝公司的 代理店或者本 公司联系。 O 型圈的更换 1. 拆除贴装工作头。 （详细请参考 " 5.6 贴装工作头的拆除 / 安装 "） 2. 拆下工作头的侧面盖板。…
6. 预防保养 QD145-04
210 NXT Ⅱ机械手册

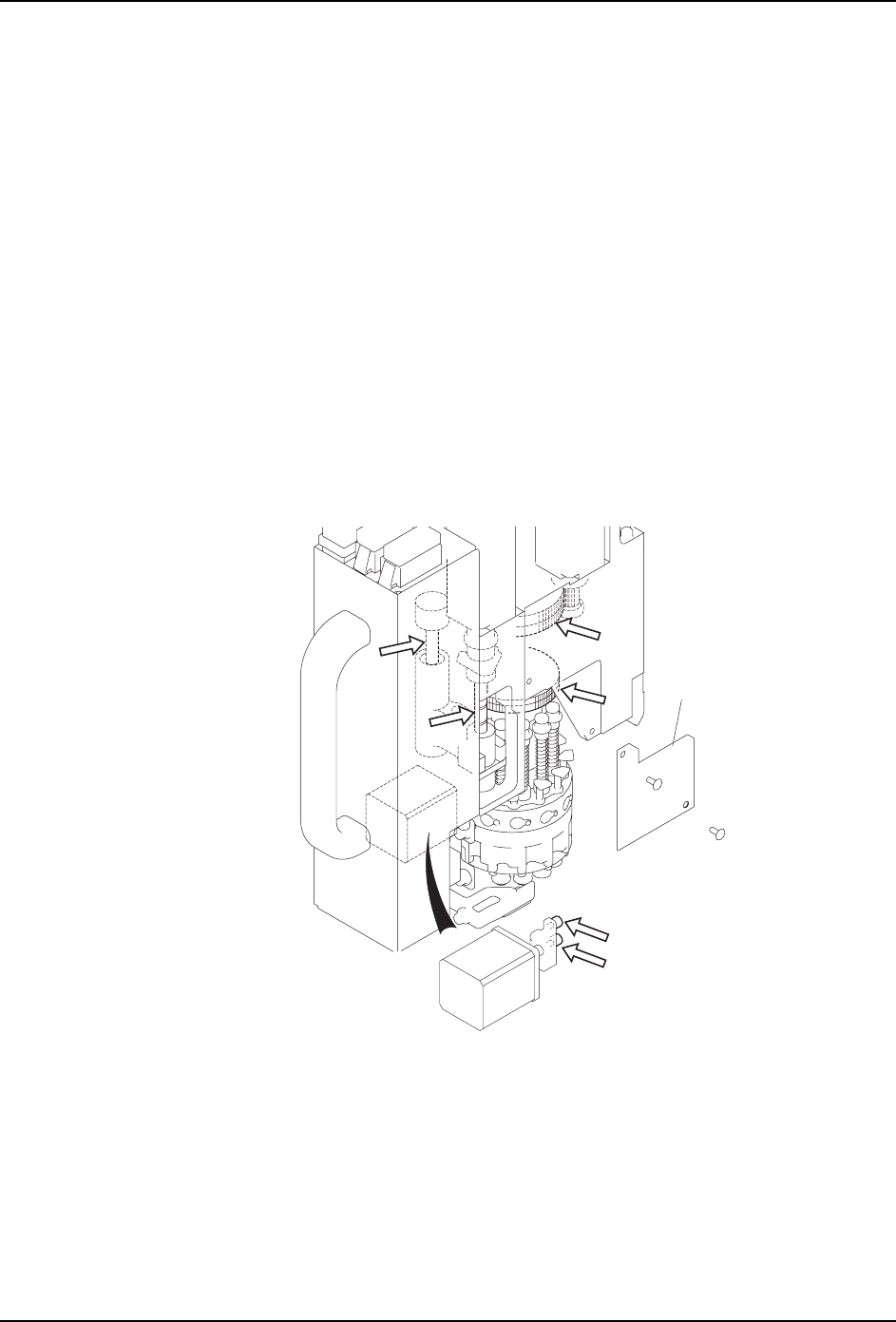

8. 用手动将 Z 轴上下移动，使润滑油循环。
9. 用清洁的布，擦去渗出的多余的润滑油。
10.用绵棒擦去机械阀驱动用凸轮从动件 （3）的污垢。
11.请使用绵棒在机械阀驱动用凸轮从动件 （3）的内部和外周涂敷 0.004cc 的 Daphne
Exponex No.2。
12.使用绵棒擦去渗出的多余的润滑油。
13.用清洁的布，擦去 Q 轴齿轮 (4) 和 R 轴齿轮 (5) 的污垢。
14.取 0.138cc 的 Mobilith SHC100 到毛刷上。
15.请用刷子在 Q 轴齿轮 (4) 上均匀地涂敷指定润滑油。
16.取 0.224cc 的 Mobilith SHC100 到毛刷上。
17.请用刷子在 R 轴齿轮 (5) 上均匀地涂敷指定润滑油。
18.用手动将 Q 轴齿轮 (4) 和 R 轴齿轮 (5) 旋转，不浪费润滑油进行涂敷。
19.用清洁的布，擦去渗出的多余的润滑油。
3
3
4
01MEC-0195Sa
5
1
Ⲫᵓ
2
QD145-04 6. 预防保养
NXT Ⅱ机械手册 211
6.9.9 贴装工作头机械阀 O 型圈的更换和加油
<H04/H08/H12(S)/H12HS 工作头 >
注意：串行号 No.00590 以前工作头的情况，不能拆除机械阀。请与敝公司的代理店或者本
公司联系。
O 型圈的更换
1. 拆除贴装工作头。（详细请参考 " 5.6 贴装工作头的拆除 / 安装 "）
2. 拆下工作头的侧面盖板。
3. 拆下进行更换的机械阀压块的安装螺栓。
4. 将机械阀向上方拉起。
备注 )下记插图是 H08 工作头，H04、H12(S)、H12HS 工作头也请同样进行操作。
5. 将机械阀的 O 型圈用手指夹住后使其弯曲。在产生的 O 型圈和机械阀之间的间隙中，插
入 O 型圈更换治具 （PM072M*）的细端部分，并将 O 型圈 （6 个）取出。
NXTPHD009Sd
ᴎẄ䯔य़ഫ
ᴎẄ䯔
Ⲫᵓ
㋻䕀ⶽ
1P
ᅝ㺙㶎ᷧ
ᴎẄ䯔
2ൟᤶ⊏
0(&6D
2ൟ$;
6. 预防保养 QD145-04
212 NXT Ⅱ机械手册
6. 将新的 O 型圈从 O 型圈更换治具的细端部分套入，撑开 O 型圈。将机械阀插入到 O 型圈
更换治具中，在机械阀上的槽和治具端面吻合的状态下，将 O 型圈 （6 个）套入。
O 型圈的加油
7. 使用刷子蘸取指定的润滑油脂，并涂敷在机械阀 O 型圈的表面。
8. 将机械阀返回到原来的位置，安装机械阀压块，并使用螺栓固定。
注意 )请遵守机械阀压块的拧紧力矩。否则会损坏贴装工作头的螺栓孔。
6.9.10 搬运轨道的加油
备注 )FUJI 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的简单标准。
加油量是对于 1 根螺丝所必要的加油量。
ῑ
ᴎẄ䯔
2ൟᤶ⊏
2ൟ
0(&6
润滑油 加油位置 加油量 (cc)
MDV235-ZB （黑田精工）（K3032K） 机械阀 O 型圈 0.003
润滑油 加油处 加油量 （cc）
NS7(NSK) 或者 SRL* （协同油脂） （1）调宽滚珠丝杆 3.75
（2）CZ 轴滚珠丝杆 0.9
0(&6
໘
0ऩᨀ䖤䔼䘧!
