6. 预防保养 QD145-04 176 NXT Ⅱ机械手册 1. 拆下贴装工作头。 （详细请参考 " 5.6 贴装工作头的拆除 / 安装 "。) 2. 请拆除贴装工作头的侧盖板。 3. 用沾有 Biral T&D 的布， 一边将注油筒 (1) 周围的污垢檫去， 一边 薄薄地涂一层润滑油。 4. 将注油筒 (1) 上下移动，不浪费润滑油进行涂敷。 5. 用 沾有 Biral T&D 的布，薄薄地涂 在…
QD145-04 6. 预防保养
NXT Ⅱ机械手册 175
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
d. 请在注油筒内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转使
润滑油均匀地涂敷在 O 型圈上。
备注 )在注油筒的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个注油筒内反复涂敷。
〈H08/H12(S)/H12HS 工作头〉
H08 工作头
H12(S)/H12HS 工作头
01MEC-0011Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
1;73+'6E
2ൟ
⊼⊍Ầ
㉬䰘ⱘ⍺⒥⊍
⊼⊍ㄦ
ῑ
᪺এ

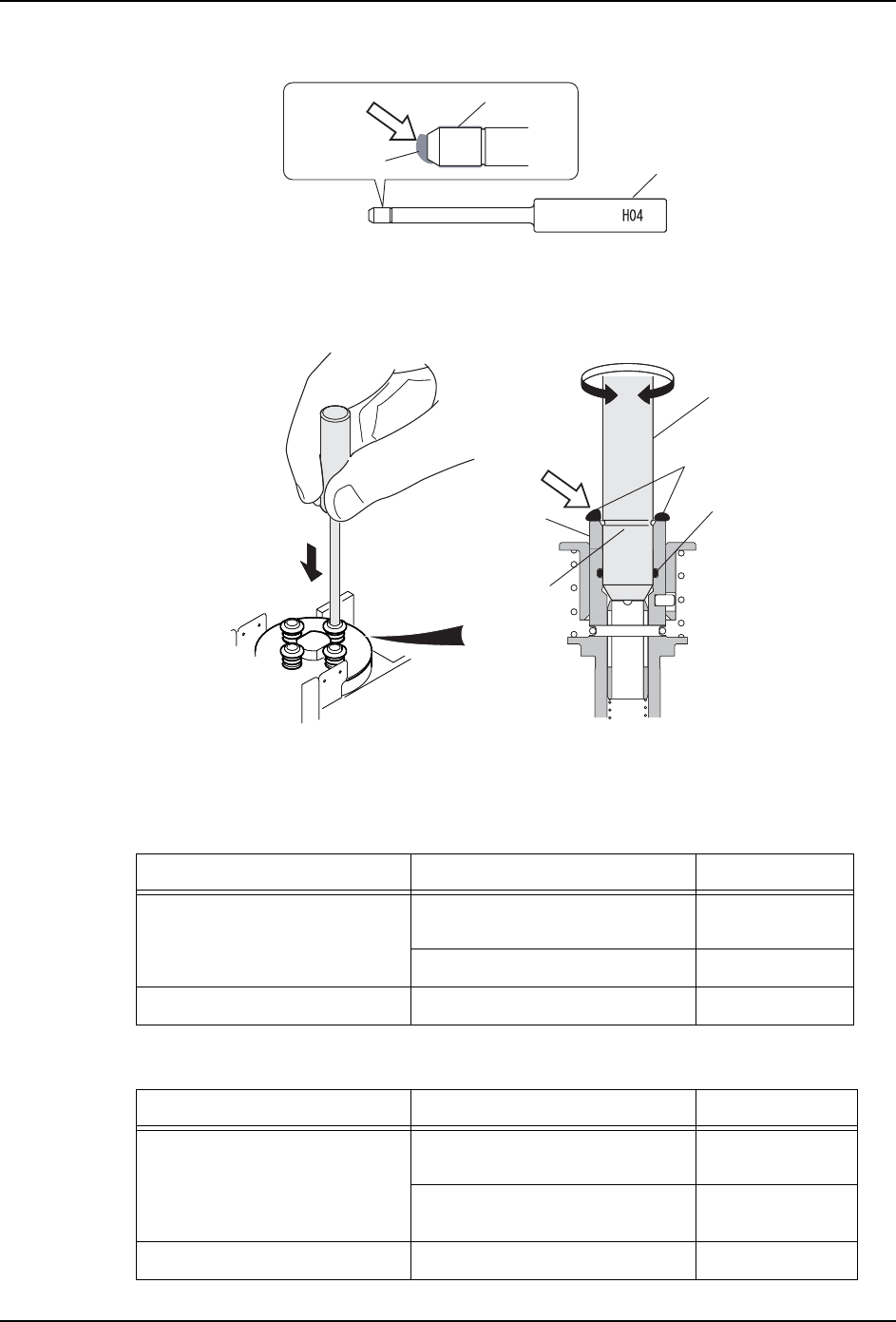

润滑油 加油处 加油量 （cc）
Biral T&D
（Sugai Chemical Industry）
（1）注油筒 0.033
（2）Q 轴齿轮 ( 下部注油筒侧 ) 0.272
MDV235-ZB （黑田精工） （3）注油筒内 O 型圈 -
润滑油 加油处 加油量 （cc）
Biral T&D
（Sugai Chemical Industry）
（1）注油筒 0.03
（2）Q 轴齿轮
注油筒齿轮＜ H12HS ＞
0.336
0.02 ＜ H12HS ＞
MDV235-ZB （黑田精工） （3）注油筒内 O 型圈 -
6. 预防保养 QD145-04
176 NXT Ⅱ机械手册
1. 拆下贴装工作头。（详细请参考 " 5.6 贴装工作头的拆除 / 安装 "。)
2. 请拆除贴装工作头的侧盖板。
3. 用沾有 Biral T&D 的布，一边将注油筒 (1) 周围的污垢檫去，一边薄薄地涂一层润滑油。
4. 将注油筒 (1) 上下移动，不浪费润滑油进行涂敷。
5. 用沾有 Biral T&D 的布，薄薄地涂在Q轴(2)的齿轮面上。
6. H12HS 工作头的时候，也请对各个注油筒涂敷 Biral T&D。
7. 用手动旋转Q轴(2)，不浪费润滑油进行涂敷。
8. 将 MDV235-ZB 润滑油薄薄地涂在注油筒内的 O 型圈上。

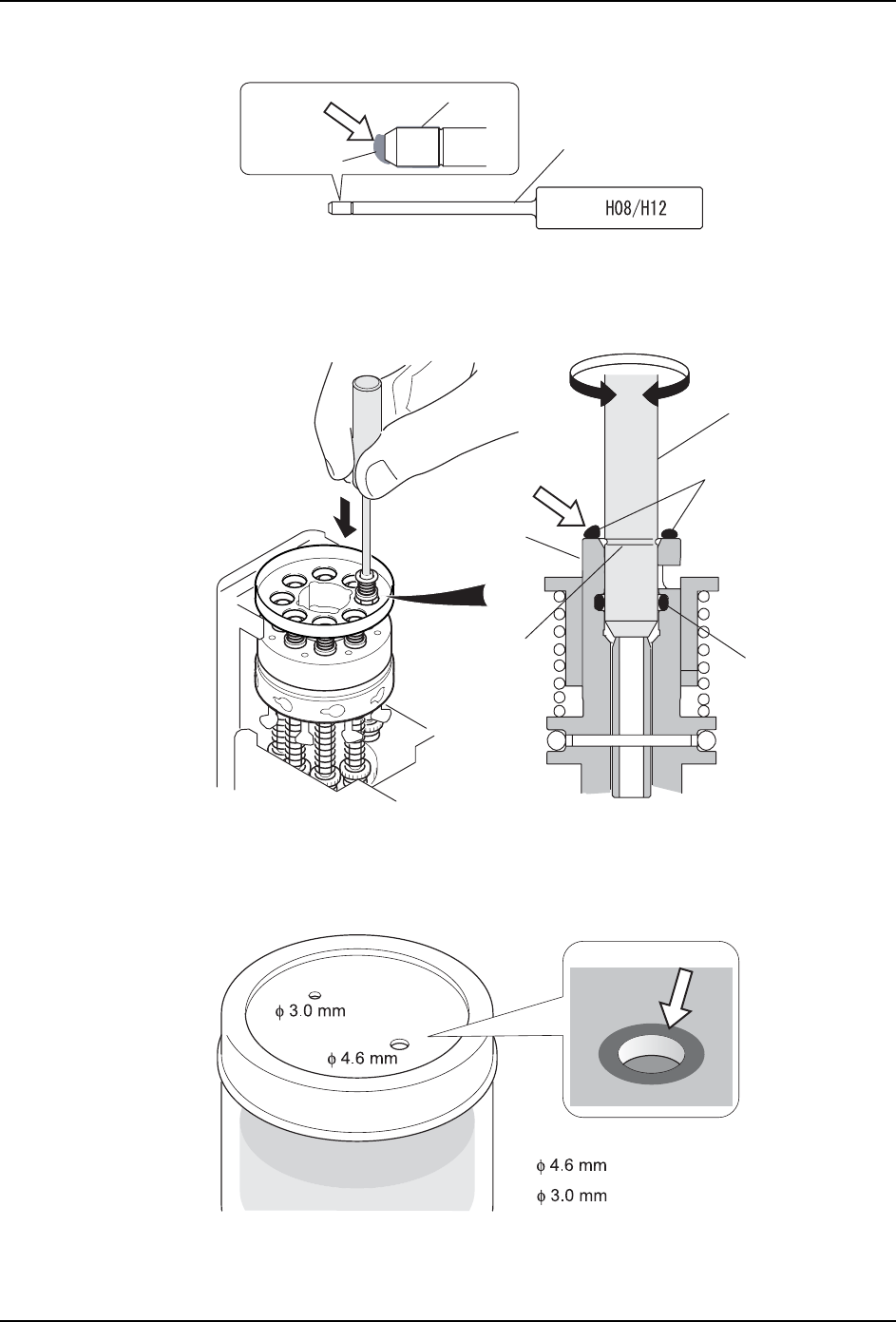

a. 在专用的密封瓶中放入指定的润滑油。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H08/H12(S) 专用的注油棒。
(2)
(2)
01MEC-0440
(2)
H08 H12(S)/H12HS
<H12HS>
NXTPHD120Sb
⊼⊍Ầ
( H8/H12(S /H12HS↪)
(AA40R0*)
ᆚᇕ⫊
⊼⊍ㄦݙ⍺⒥⊍⍖ᭋ⫼⊏
)
QD145-04 6. 预防保养
NXT Ⅱ机械手册 177
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
d. 请在注油筒内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转使
润滑油均匀地涂敷在 O 型圈上。
备注 )在注油筒的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个注油筒内涂敷。

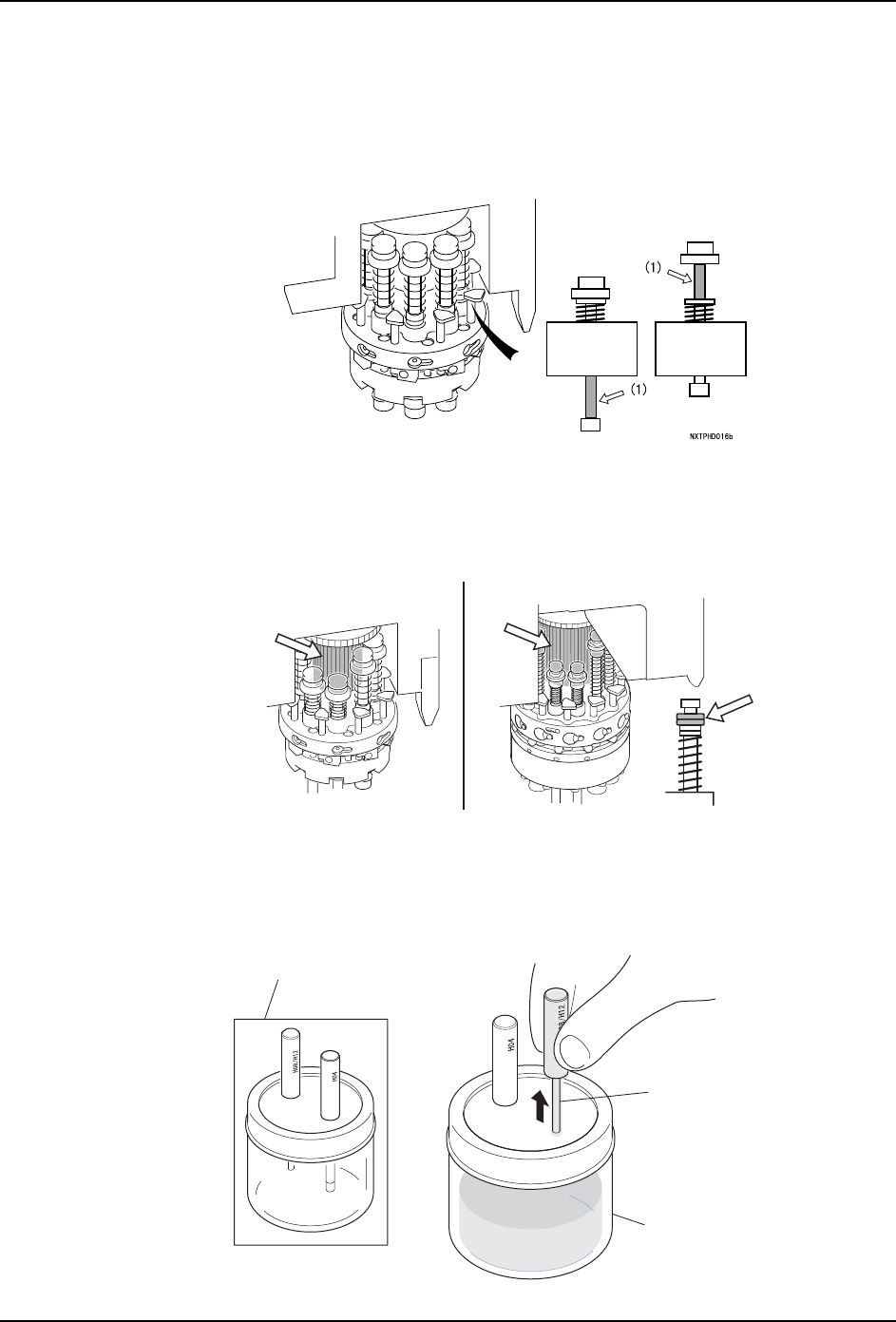

使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。
2. 在注油棒上粘附有润滑油的时候，必须将注油棒插入到尺寸相配的插入孔中。
3. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
01MEC-0013Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
1;73+'6E
⊼⊍ㄦ
(3) 2ൟ
⊼⊍Ầ
ῑ
㉬䰘ⱘ⍺⒥⊍
᪺এ
0(&6E
᪺এ
㧦+⫼
㧦++⫼
