6. 预防保养 QD145-04 170 NXT Ⅱ机械手册 6.5.7 注油筒的清扫 〈H04/H08/H 12(S)/H12HS 工作头〉 进行注油筒的清扫时，需要工作 头清扫单元。 注意 )不定期性地进行注 油筒的清扫时， 根据积存的尘埃量不同 ，有可能不能获得 充分的效 果。请按规定的周期定期性地进行清扫。 1. 请将供应外部空气用软管连接到工作头清扫单元 （QK00C**）上。 2. 请拆下贴装工作头。 （详细请参考 &quo…
QD145-04 6. 预防保养
NXT Ⅱ机械手册 169
注意 )请不要触摸吸嘴吸取面有的 4 处定位点。

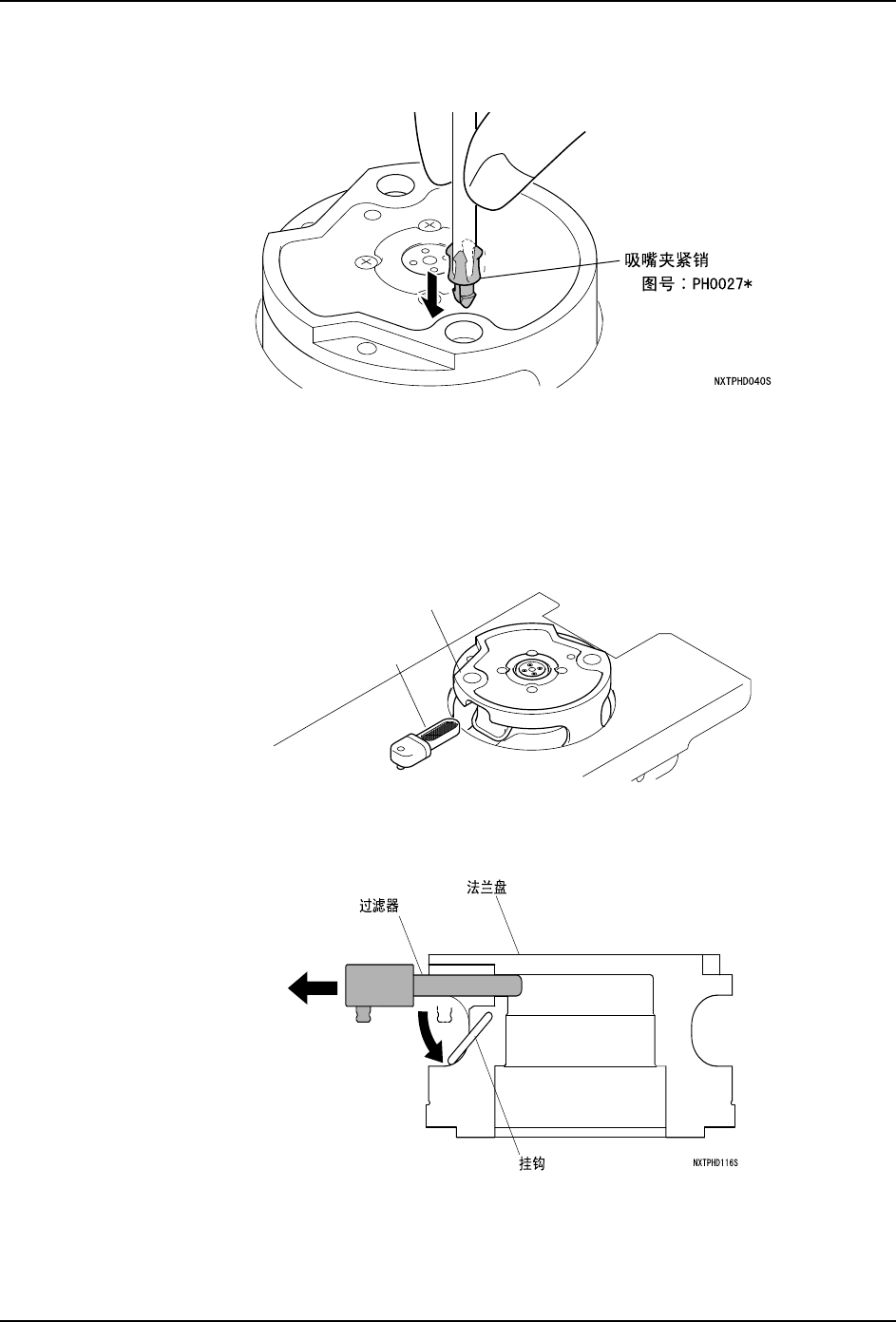

6. 请安装新的吸嘴夹紧销。利用适当尺寸的棒等确实地插入到安装部分。
注意 )请注意不要使吸嘴划伤夹紧一侧的爪子。
6.5.6 贴装工作头法兰盘过滤器的清扫
〈仅限于 H01/H02 工作头〉
在法兰盘部没有装备过滤器的H01工作头的时候，必须清扫空心轴Assy。详细请参考" 6.7.1
H01 工作头内空心轴 Assy 的清扫 〈仅限于不搭载法兰盘过滤器时〉 "
1. 拆下贴装工作头。（详细请参考 " 5.6 贴装工作头的拆除 / 安装 "。)
2. 请解除过滤器的锁定，拔出过滤器。
3. 使用气枪除去粘付在过滤器上的异物。
䖛Ⓒ఼
⊩݄Ⲭ
1;73+'6
6. 预防保养 QD145-04
170 NXT Ⅱ机械手册
6.5.7 注油筒的清扫
〈H04/H08/H12(S)/H12HS 工作头〉
进行注油筒的清扫时，需要工作头清扫单元。
注意 )不定期性地进行注油筒的清扫时，根据积存的尘埃量不同，有可能不能获得充分的效
果。请按规定的周期定期性地进行清扫。
1. 请将供应外部空气用软管连接到工作头清扫单元 （QK00C**）上。
2. 请拆下贴装工作头。（详细请参考 " 5.6 贴装工作头的拆除 / 安装 "。)
3. 请拆下贴装工作头侧面盖板。
注意
工作头清洁剂是以清扫 H04、H08、H12 系列工作头的清扫为目的。使用在 H04、H08、
H12 系列以外的工作头上时，有可能损伤工作头，请绝对不要使用。
01MEC-0523
0(&6
Ⲫᵓ
+Ꮉ༈
+Ꮉ༈
+6Ꮉ༈
++6Ꮉ༈
Ⲫᵓ
Ⲫᵓ
Ⲫᵓ
QD145-04 6. 预防保养
NXT Ⅱ机械手册 171
4. 确认贴装工作头和工作头清扫器的吸嘴头是干净的。如果有异物等附着时，请用布擦去。
5. 拿住贴装工作头的手柄，请将工作头的夹紧部挂在吸嘴头上。将工作头清扫器上部拉杆
向面前拉倒，请固定贴装工作头。
ఈ༈ջⱘᅝ㺙䚼䌈㺙Ꮉ༈ⱘ།㋻䚼
01MEC-0526S
䌈㺙Ꮉ༈
01MEC-0527S
ᇚ䌈㺙Ꮉ༈ᅝ㺙
ఈ༈Ϟᑊ㋻㋻ഄय़ܹ㨫
䌈㺙༈
ఈ༈
