6. 预防保养 QD145-04 216 NXT Ⅱ机械手册 〈三搬运轨道〉 备注 )对于搬运轨道传送带 ，随着运转时间会发生延 长，如果张力 超过公差范围时， 请依据 表中的调整时张力进行重新调整。 〈M3-2 模组〉 〈M6-2 模 组〉 另外，请除去粘在传送带清洁器 的刷子上的垃圾和灰尘。 〈M3-2 模 组〉 M3-2 模组 调整时张力 ( Hz ) 公差张力 ( Hz ) 通 道1基 准 侧 2 7 6±2 7 . 6 6 9…
QD145-04 6. 预防保养
NXT Ⅱ机械手册 215
6. 用手动将滑动搬运轨道 （通道 1 从属 , 通道 2 基准 , 从属轨道）进行 1 次全程往复，使
润滑油循环。
7. 用清洁的布，擦去从调宽滚珠丝杆渗出的多余的润滑油。
CZ 轴滚珠丝杆的加油。
8. 用手拉驱动皮带，使 CZ 轴旋转上升。
9. 用清洁的布，擦去 CZ 轴导轨 （2）的污垢。
10.取 0.9cc 的 NS7 或者 SRL 到毛刷上。
11.用刷子给所有的 CZ 轴滚珠丝杆 (2) 上均匀地涂敷润滑油。
12.用手拉驱动皮带，使 CZ 轴旋转上下全程往复，使润滑油循环。
13.用清洁的布，擦去从 CZ 轴渗出的多余的润滑油。
14.双搬运轨道时，安装支撑板。（参考 " 5.8 支撑板的更换 " 双搬运轨道的靠前生产时〉）
15.插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
6.9.11 搬运轨道传送带张力的检查
1. 准备张力计。
2. 拉出模组 （请参考 " 5.1 模组的拉出 / 插入 "）。
3. 只有在测定 M3-2 搬运轨道传送带的张力时，请拆除定位螺丝、传送带清洁器（请参考 "
7.2 搬运轨道传送带清洁器 "）。
4. 将张力仪抵住测定处，测定搬运轨道皮带的张力。张力值超出规定值时，请移动张力轮
进行调整。

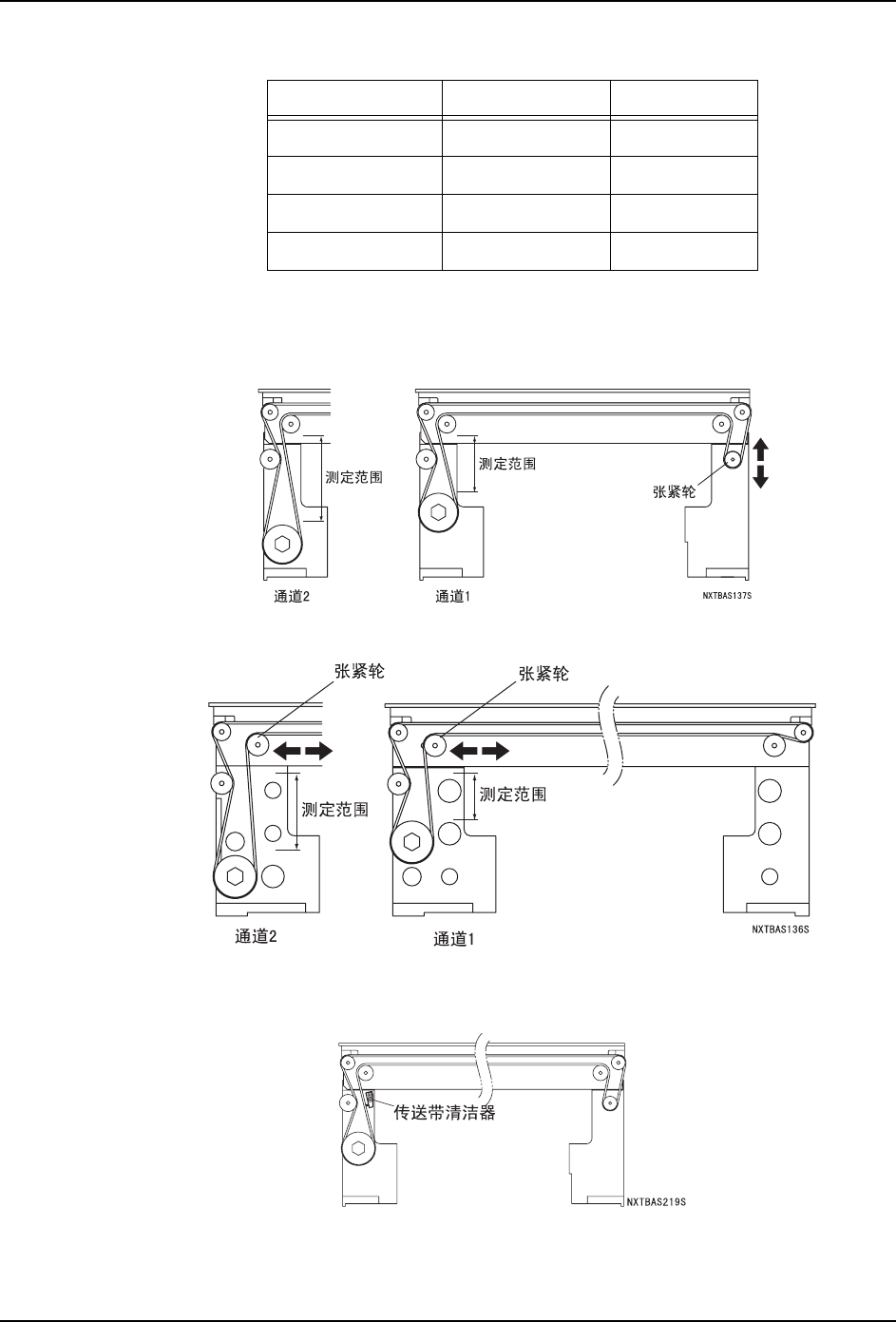

〈单·双搬运轨道〉
M3-2/M6-2 模组 调整时张力 (Hz) 公差张力 (Hz)
通道 1 259 ± 25.9 65 ～ 284.9
通道2 190±19 48～209
Ӵ䗕ᏺ⏙⋕఼
01MEC-0579S
㧨/㒘㧪
6. 预防保养 QD145-04
216 NXT Ⅱ机械手册
〈三搬运轨道〉
备注 )对于搬运轨道传送带，随着运转时间会发生延长，如果张力超过公差范围时，请依据
表中的调整时张力进行重新调整。
〈M3-2 模组〉
〈M6-2 模组〉
另外，请除去粘在传送带清洁器的刷子上的垃圾和灰尘。
〈M3-2 模组〉
M3-2 模组 调整时张力 (Hz) 公差张力 (Hz)
通道1基准侧 276±27.6 69～304
通道2从属侧 242±34.2 86～376
通道3 260±26 65～286
通道 4 239 ± 23.9 60 ～ 263
QD145-04 6. 预防保养
NXT Ⅱ机械手册 217

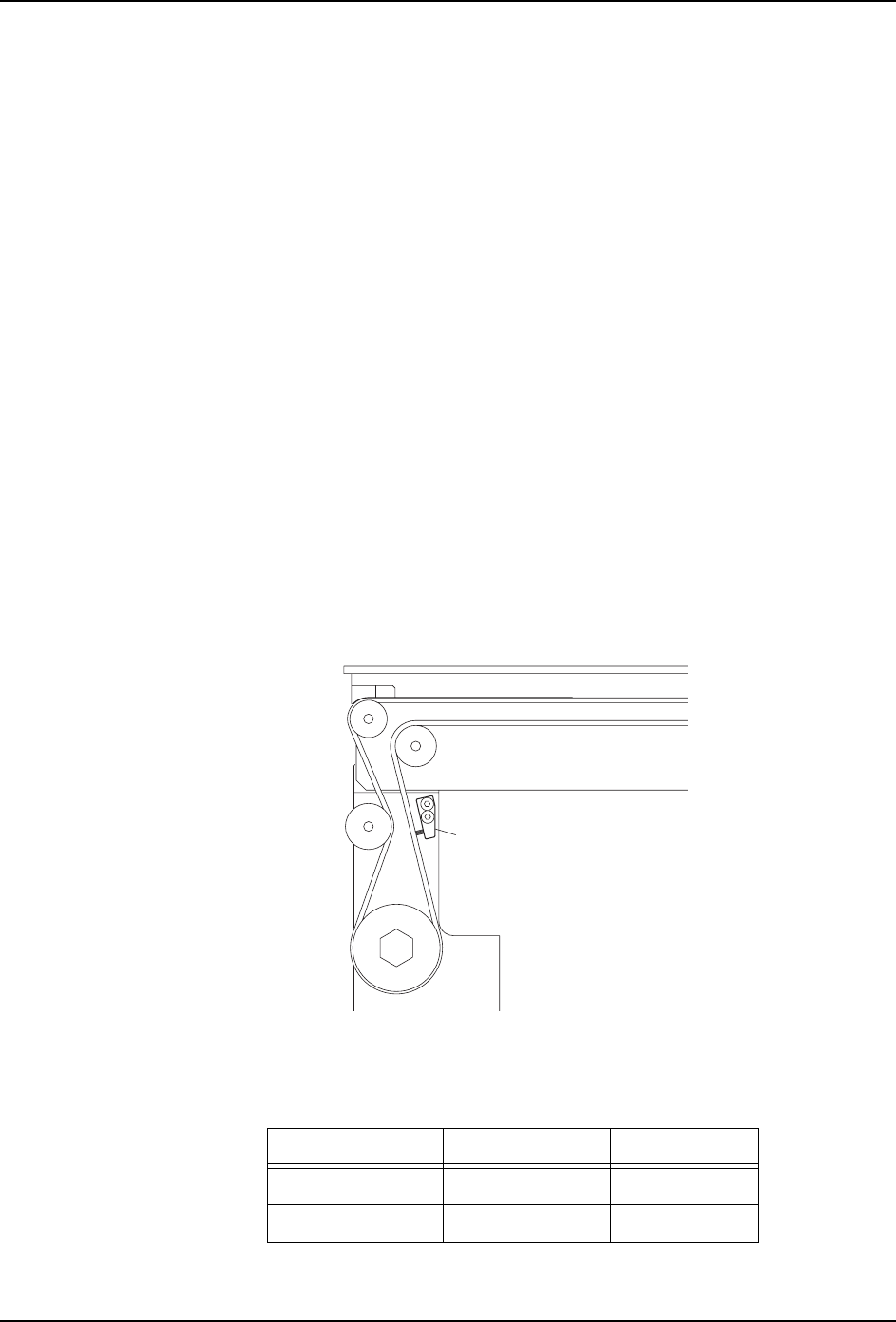

〈M6-2 模组〉
6.9.12 废料带处理单元的加油
备注 )FUJI 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的简单标准。
1. 拆下废料带处理单元。( 详细请参考 " 8.4 废料带处理单元的更换 ")
2. 用清洁的布，擦去 LM 导轨的污垢。
3. 使用润滑油枪，给 LM 导块的油嘴各加 0.19cc 的 Daphne Exponex No.2。
4. 用清洁的布，擦去渗出的多余的润滑油。
5. 用手动将 XS 轴单元进行 1 次全程往复，使润滑油循环。
6. 再次擦去从 LM 导轨渗出的多余的润滑油。
7. 将废料带处理单元返回到原来的位置。( 详细请参考 " 8.4 废料带处理单元的更换 ")
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) LM 导轨 0.19
警告
在进行废料带处理单元的操作时，请绝对不要将手指放入输送槽内。安装有锐利的刀
（刃），有可能是手指受伤。
0(&6
/0ᇐഫ
䕧䗕ῑ
