5. 基本操作 QD145-04 108 NXT Ⅱ机械手册 3. 请拆除基座的主电源开关后面的 盖板。 4. 请利用盖罩的安装孔 , 用附属的螺丝和垫圈安装主电源开关 ON/ OFF 单元。 5. 请确认主电源开关的 ON/OF F 是否灵活地移动。 Ⲫᵓ Џ⬉⑤ᓔ݇ 0(&6 Џ⬉⑤ᓔ݇ 212))ऩܗ 0(&6 Џ⬉⑤ᓔ݇ 01MEC-0558 OFF ON
QD145-04 5. 基本操作
NXT Ⅱ机械手册 107
5.5 料盘单元 -LT 的拆除 / 安装
5.5.1 准备
主电源开关 ON/OFF 单元的安装
在 2M-2 基座或者 4M-2 基座的主电源开关侧安装料盘单元 -LT 的时候，不能进行主电源开关
的 ON/OFF 切换。请安装附属的主电源开关 ON/OFF。
注意 )主电源开关 ON/OFF 单元封闭了 PCU、MCU 用的定位孔。在进行料站的换线、模组的更
换时，请拆除单元。

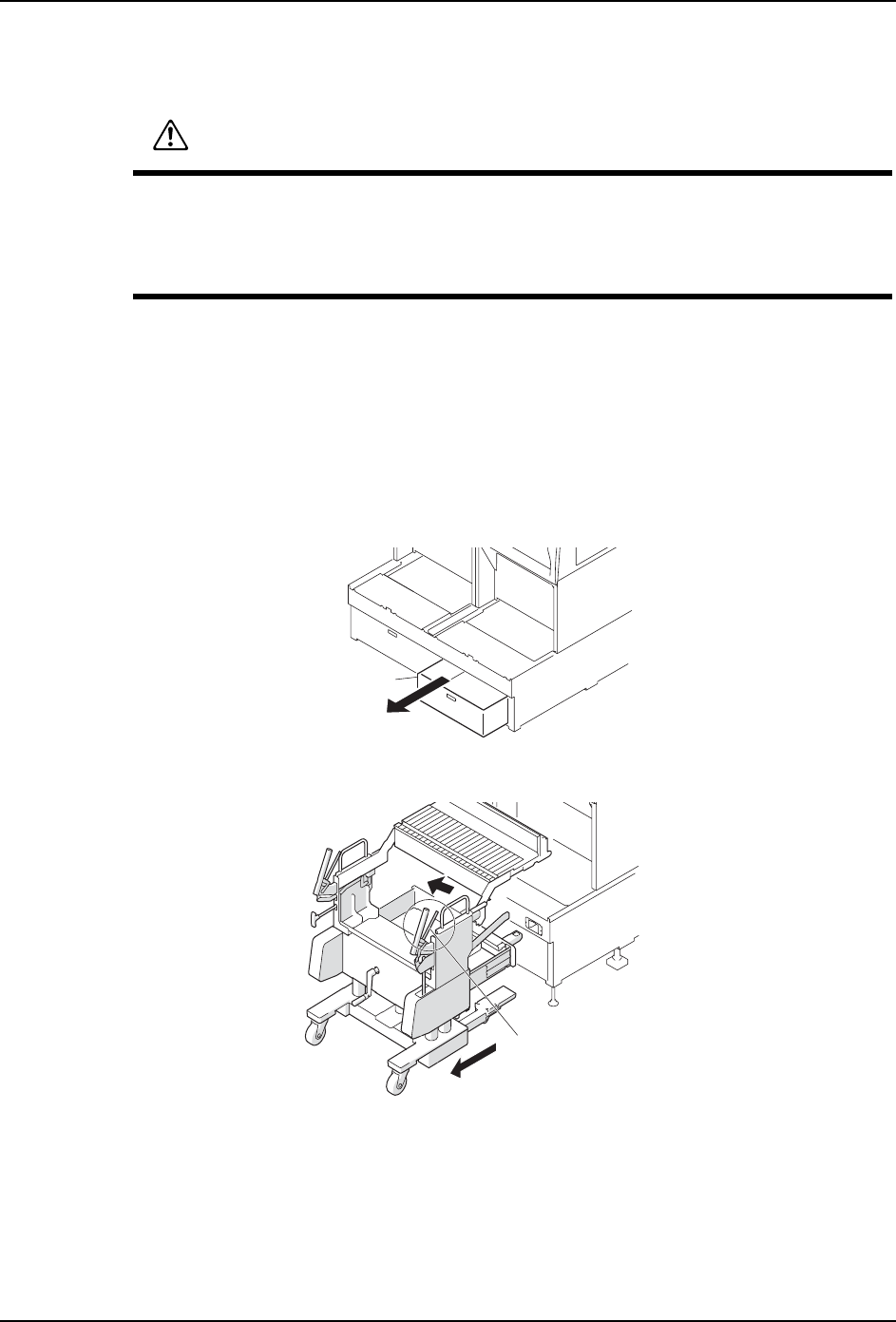

1. 卸下废料带箱。
2. 请拆除料站托架，详细的拆除方法请参考 " 5.3 料站托架的拆除 / 安装 "。
注意
在内部搭载料盘的状态下，请不要移动料盘单元 -LT，对模组进行料盘单元 -L 的安装
/ 卸下。有可能使元件偏离，从料盘中跳出。
料盘单元 -LT 在向模组安装 / 卸下时，请不要给与冲击而小心地进行。因为有可能使
机器受到损伤。
1;70786
ᑳ᭭ᏺㆅ
ᇐ㞖䫕ᅮ㾷䰸ᴚ
1;723(
6
5. 基本操作 QD145-04
108 NXT Ⅱ机械手册

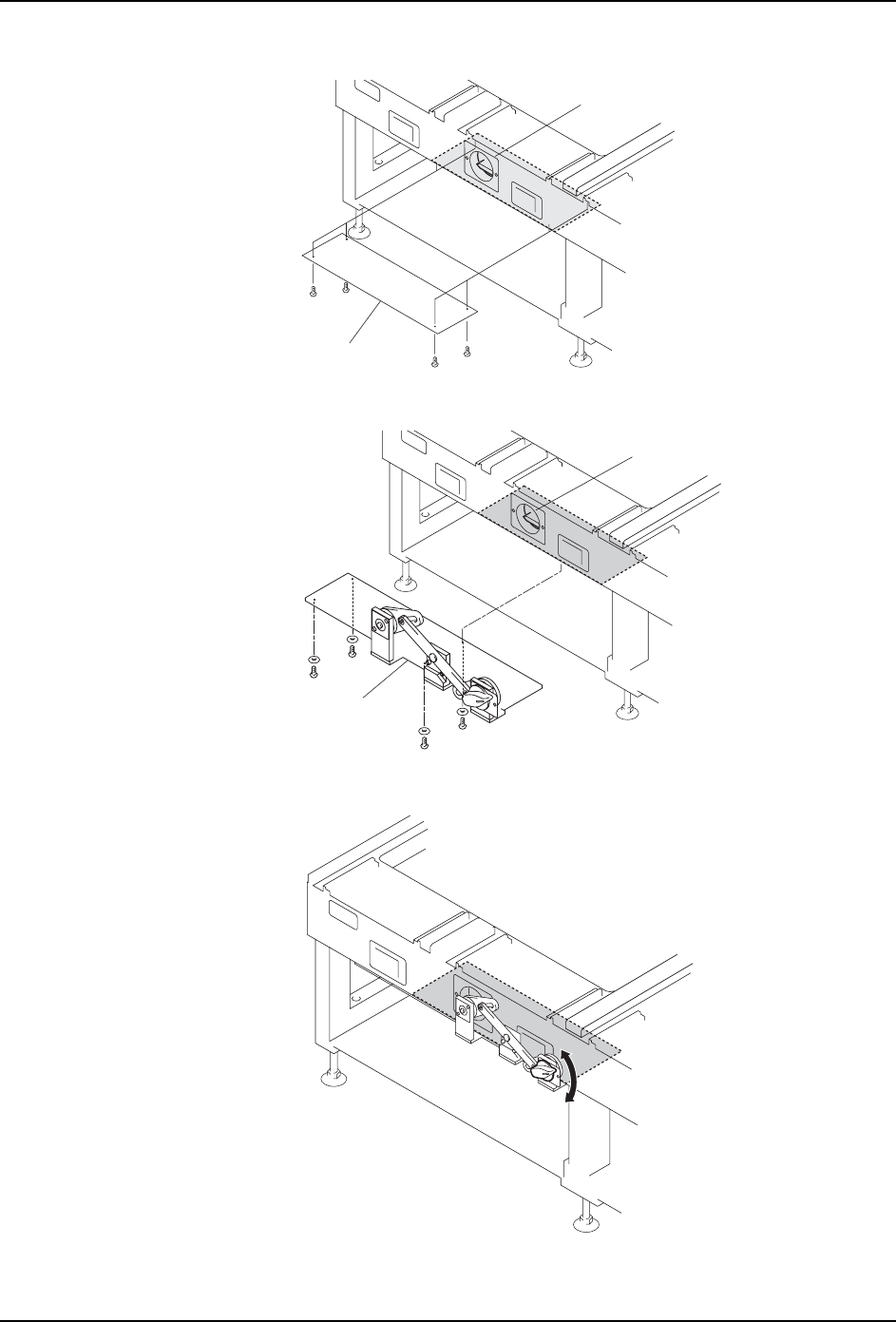

3. 请拆除基座的主电源开关后面的盖板。
4. 请利用盖罩的安装孔 , 用附属的螺丝和垫圈安装主电源开关 ON/OFF 单元。
5. 请确认主电源开关的 ON/OFF 是否灵活地移动。
Ⲫᵓ
Џ⬉⑤ᓔ݇
0(&6
Џ⬉⑤ᓔ݇
212))ऩܗ
0(&6
Џ⬉⑤ᓔ݇
01MEC-0558
OFF
ON
