9. 测定和调整 QD145-04
388 NXT Ⅱ机械手册

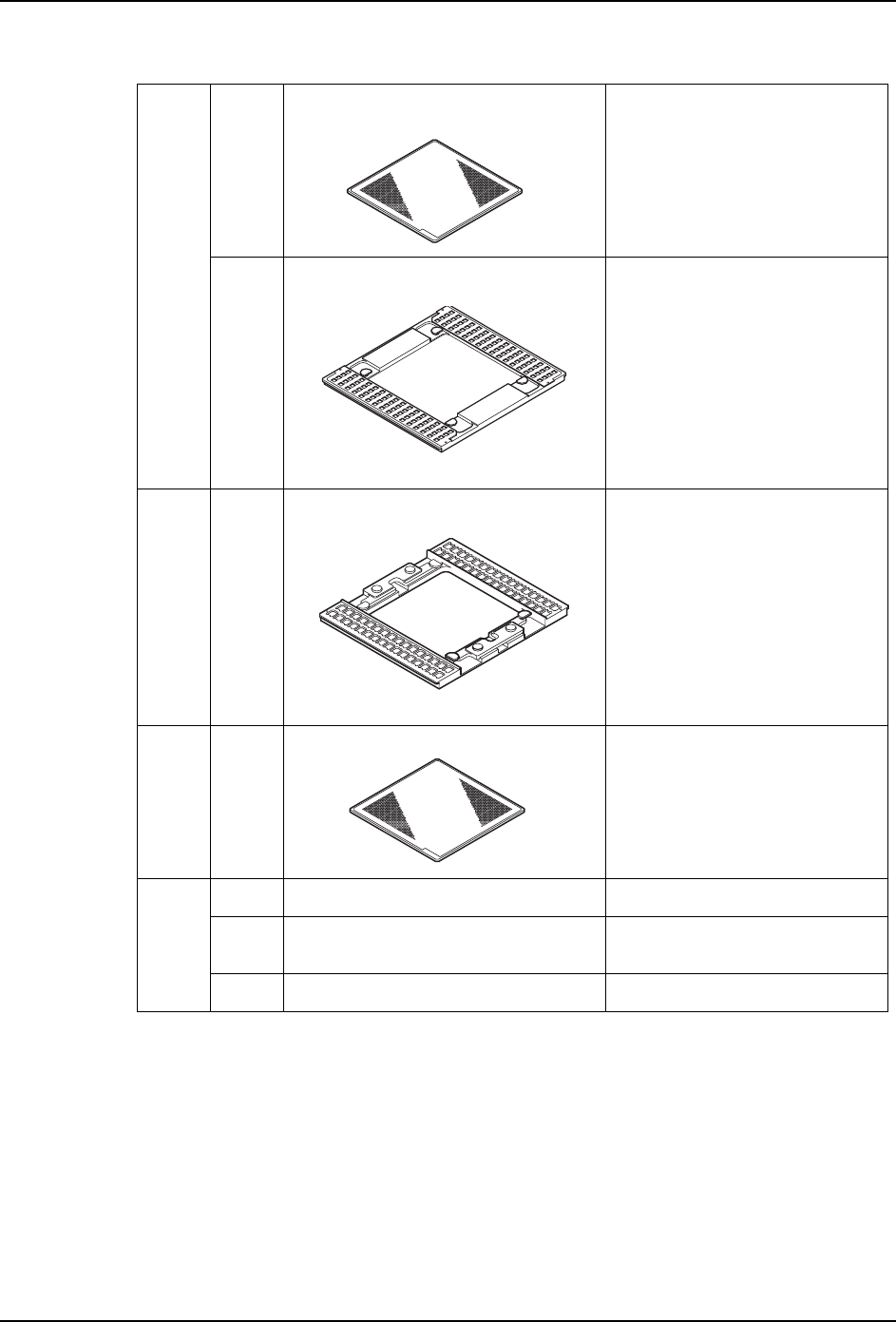

测定 H08，H12(S)，H12HS 时
单双
搬运
轨道
治具 玻璃电路板 PZ1459* 全工作头通用
治具 治具板 AA94E** 全工作头通用
在软件版本 V5.11 以后的时候
使用
治具 治具板 AA01B** 全工作头通用
在软件版本 V5.11 以前的时候
使用
三搬
运轨
道
治具 玻璃电路板 PZ4405* 全工作头通用
通用 元件 1005 白色元件 K5488B 10,000 个 / 卷
吸嘴 φ 0.7 AA735** H08 用 :8 个
H12S、H12HS：12 个
其他 用于白色元件的双面胶纸 T4067B。 50mm × 100mm，透明 No.5605
NXTBAS185
01MEC-0625
NXTBAS1
8
NXTBAS185
QD145-04 9. 测定和调整
NXT Ⅱ机械手册 389
9.1.2 样品 Job
PAM 用的样品 Job 收存在软件的安装 CD 中。请将符合条件的 Job 同机器构成一起编辑使用。
注意 )·贴装顺序，请别有关元件的信息变更。
·请不要做优化。
搭载单搬运轨道、双搬运轨道机器用 Job （软件 V5.11 以后的时候）
测定 H02 工作头时的贴装数为 64 个，测定 H04、G04 工作头时的贴装数是 128 个。只有 32
个玻璃元件的时候，必要的贴装数不足。请分割样品 Job 的贴装顺序，创建各贴装 32 个的
Job。请将 H02 工作头分为 2 个、H04 工作头和 G04 工作头分为 4 个 Job，获取必要的贴装数
的数据。
搭载单搬运轨道、双搬运轨道机器用 Job （软件 V5.11 以前的时候）
测定 H02、H04、G04 工作头时的贴装数为 64 个。只有 32 个玻璃元件的时候，必要的贴装数
不足。请分割样品 Job 的贴装顺序，创建各贴装 32 个的 Job。请将 Job 分为 2 个，获取必
要的贴装数的数据。
工作头种类 样品 Job
H01 PAM_H01_7mmGlass_Shuffle_S ～ GM6×2～4.JOB
H02 PAM_H02_7mmGlass_Shuffle_S ～ GM6×2～4.JOB
H04 PAM_H04_7mmGlass_Shuffle_S ～ GM6×2～4.JOB
G04 PAM_G04_7mmGlass_Shuffle_S ～ GM6×2～4.JOB
G04 （P03 相机用） PAM_G04_7mmGlass_P03_Shuffle_S ～ GM6×2～4.JOB
OF PAM_OF_7mmGlass_Shuffle_S ～ GM6×2～4.JOB
H08 PAM_H08_1005_S ～ GM6 × 2 ～ 4.JOB
H12(S), H12HS PAM_H12S_1005_S ～ GM6×2～4.JOBB
工作头种类 样品 Job
H01 PAM_H01_Glass_Shuffle_S ～ GM6×2～4.JOB
H02 PAM_H02_Glass_Shuffle_S ～ GM6×2～4.JOB
H04 PAM_H04_Glass_Shuffle_S ～ GM6×2～4.JOB
G04 PAM_G04_Glass_Shuffle_S ～ GM6×2～4.JOB
OF PAM_OF_Glass_Shuffle_S ～ GM6×2～4.JOB
H08 PAM_H08_1005_S ～ GM6 × 2 ～ 4.JOB
H12(S), H12HS PAM_H12S_1005_S ～ GM6×2～4.JOBB
9. 测定和调整 QD145-04
390 NXT Ⅱ机械手册
搭载三搬运轨道机器用 Job
在使用三搬运轨道搭载机的玻璃元件的测定中，1 次的测定点数是 32 点。H02 工作头是 64
点，H04、G04 工作头需要 128 测定点数，请测量 H02 工作头 2 次，H04、G04 工作头 4 次。
关于 Job，准备了与测定次数相同的必要的 Job。请按照 Job 名的 「_S」前表示的数字的顺
序切换、测定 Job。
9.1.3 机上 PAM 的限制事项
测定时有以下的限制。
·不对应双通道的 PAM。在通道 1、通道 2 上都有 Job 时，以通道 1 为优先。要在通
道 2 测定的时候，请仅仅传送通道 2 的 Job。
·在通道 2 侧进行玻璃元件测定时，吸取处请只用治具面前的 32 地方。
·在操作画面上表示的测定结果上显示为 "NaN" 时，有可能发生影像处理异常。在
结果文件中存在 "NaN" 时，请仅将其数据设定为无效。
工作头
种类
样品 Job
H01 RL2_TFM-PAM_H01_ver2_7mmGlass_shuffle_S ～ GM3×4～4.JOB
H02 RL2_TFM-PAM_H02_ver2_7mmGlass_shuffle_1_S ～ GM3×4～4.JOB
RL2-TFM-PAM_H02_ver2_7mmGlass_shuffle_2_S ～ GM3×4～4.JOB
H04 RL_TFM-PAM_H04_ver2_7mmGlass_shuffle_1_S ～ GM3 × 4 ～ 4.JOB
RL_TFM-PAM_H04_ver2_7mmGlass_shuffle_2_S ～ GM3 × 4 ～ 4.JOB
RL_TFM-PAM_H04_ver2_7mmGlass_shuffle_3_S ～ GM3 × 4 ～ 4.JOB
RL_TFM-PAM_H04_ver2_7mmGlass_shuffle_4_S ～ GM3 × 4 ～ 4.JOB
G04 RL_TFM-PAM_G04_ver2_7mmGlass_shuffle_1_S ～ GM3 × 4 ～ 4.JOB
RL_TFM-PAM_G04_ver2_7mmGlass_shuffle_2_S ～ GM3 ×× 4 ～ 4.JOB
RL_TFM-PAM_G04_ver2_7mmGlass_shuffle_3_S ～ GM3 × 4 ～ 4.JOB
RL_TFM-PAM_G04_ver2_7mmGlass_shuffle_4_S ～ GM3 × 4 ～ 4.JOB
H08 TFM-PAM_H08_1005_S ～ GM3×4～4.JOB
H12(S) TFM-PAM_H12S_1005_S ～ GM3 × 4 ～ 4.JOB
H12HS TFM-PAM_H12HS_1005_S ～ GM3 × 4 ～ 4.JOB
