QD145-04 8. 部件的更换 NXT Ⅱ机械手册 327 7. 按照与拆下时相反的顺序安装新的单元。注意 )请在相机单元的前端装有的定位栓碰到灯具单元为止，向前滑动后固定相机单元。 8. 将主电源开关 ON 后接通模组的电源。 9. 插入模组。（参考 " 5.1 模组的拉出 / 插入 "）

8. 部件的更换 QD145-04

326 NXT Ⅱ机械手册

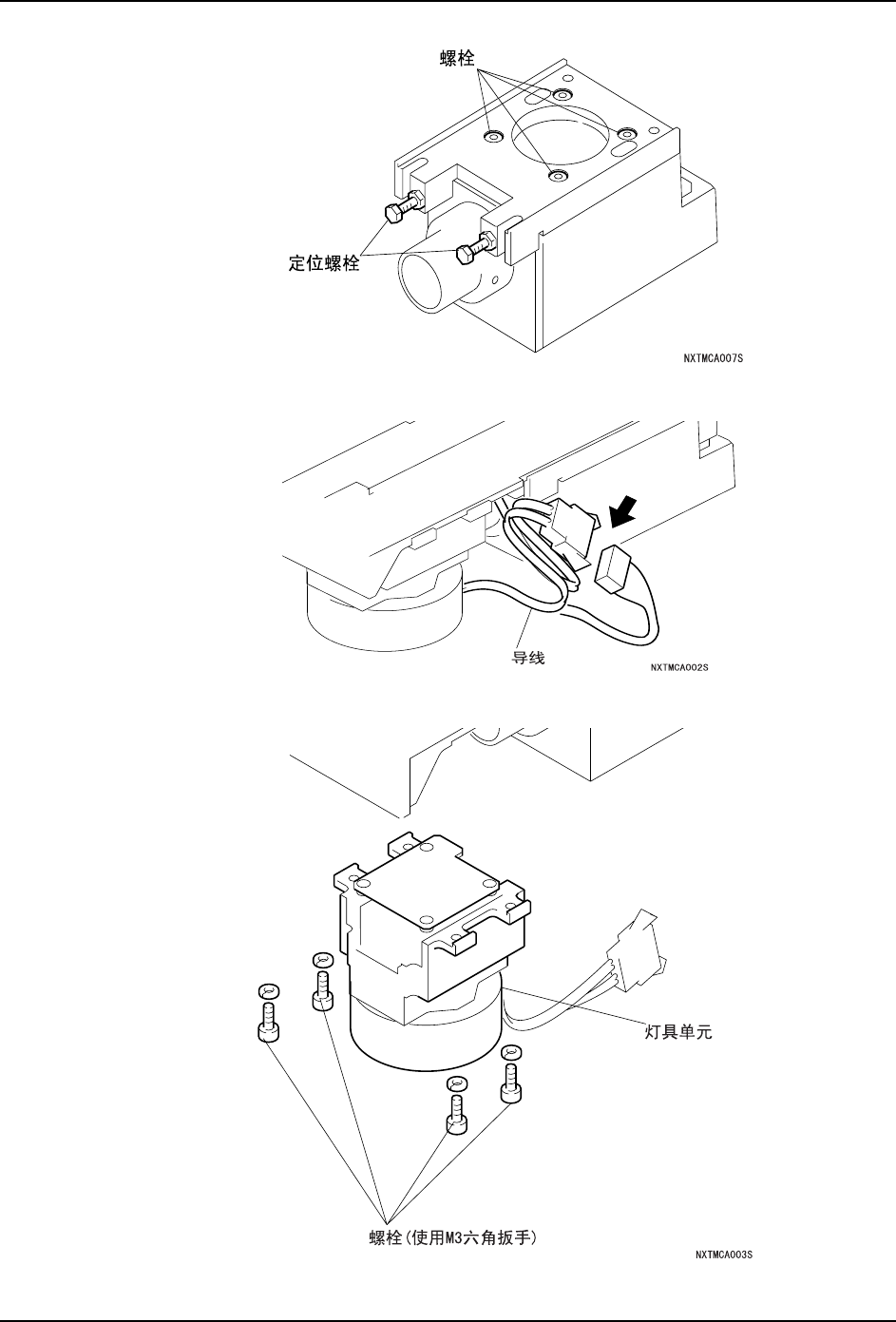

5. 拆下灯具单元的连接线插座。

6. 拧松螺栓 (4 根 )，拆下灯具单元。

QD145-04 8. 部件的更换

NXT Ⅱ机械手册 327

7. 按照与拆下时相反的顺序安装新的单元。

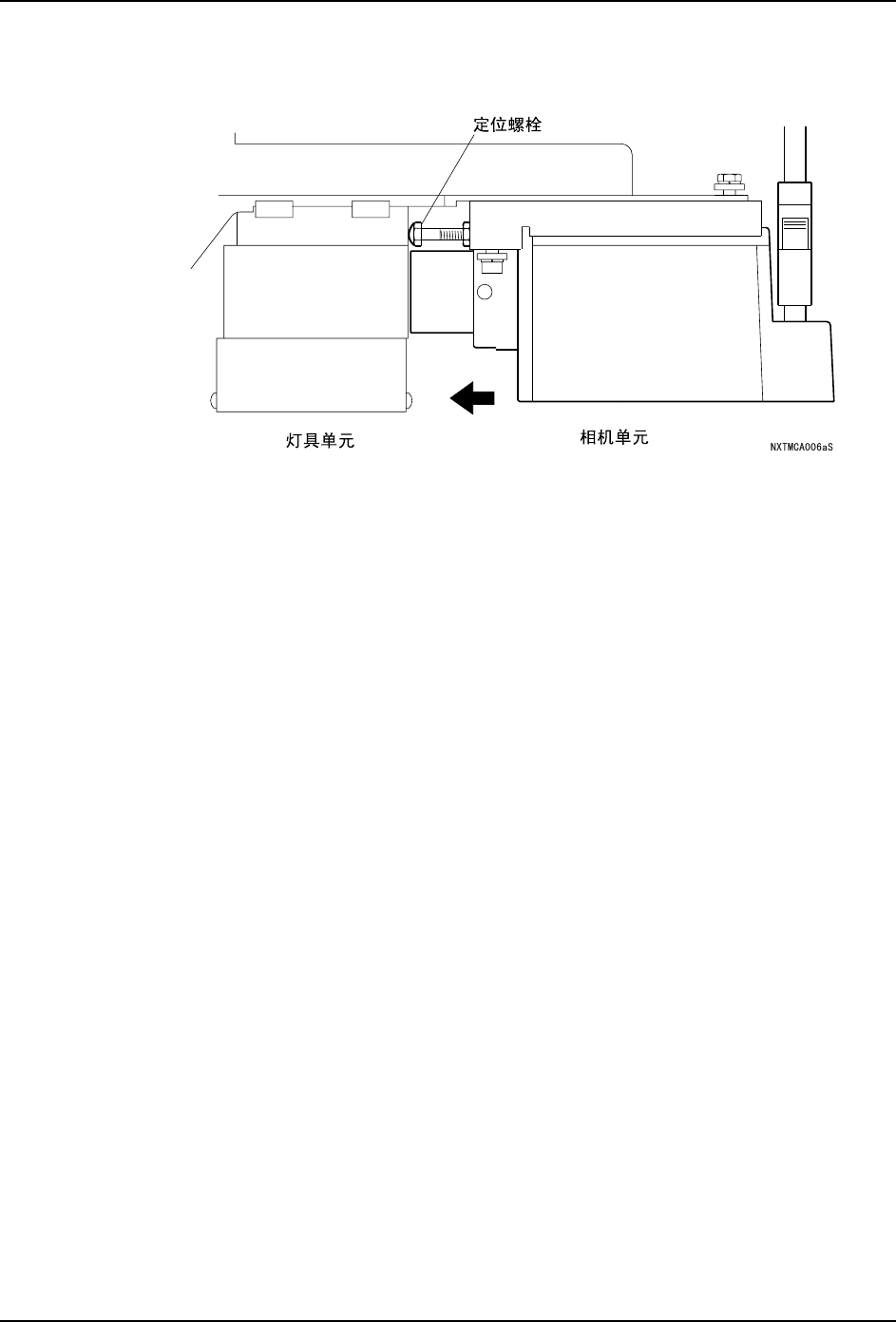

注意 )请在相机单元的前端装有的定位栓碰到灯具单元为止，向前滑动后固定相机单元。

8. 将主电源开关 ON 后接通模组的电源。

9. 插入模组。（参考 " 5.1 模组的拉出 / 插入 "）

8. 部件的更换 QD145-04

328 NXT Ⅱ机械手册

8.3 不良元件排出单元的更换

8.3.1 操作时间

卸下单元→安装单元为止 3 分种。

8.3.2 更换方法

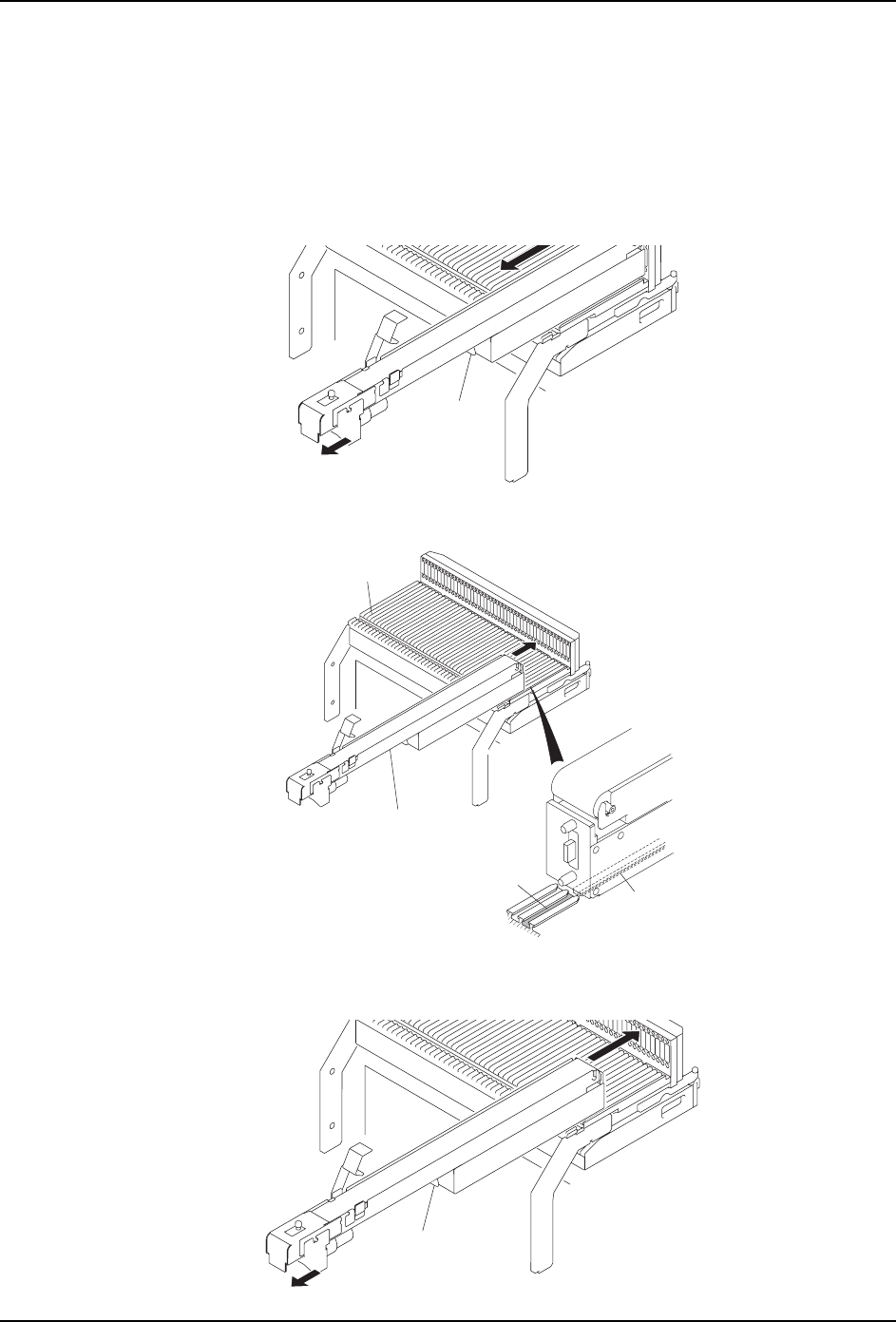

1. 将单元卸下时，一边拉夹紧板，一边水平地向己方拉出。

2. 与不良元件排出单元的下部的导轨与料站托架的滑槽相吻合插入。

3. 一边将夹紧板向图的方向拉一边滑动单元。请确实押入到底以后再放开夹紧板。请确认

前侧部的插头确实地插入到料站托架侧的插座中。
