8. 部件的更换 QD145-04 328 NXT Ⅱ机械手册 8.3 不良元件排出单元的更换 8.3.1 操作时间 卸下单元→安装单元为止 3 分种。 8.3.2 更换方法 1. 将单元卸下时，一边拉夹紧板，一边水平 地向己方拉出。 2. 与不良元件排出单元的下部的导轨与料站 托架的滑槽相吻合插入。 3. 一边将夹紧板向图的方向拉一边滑动单元。请确实押入到底以后再放开夹紧板。 请确认 前侧部的插头确实地插入到料站 托架侧的插座中。 །…

100%1 / 447
QD145-04 8. 部件的更换
NXT Ⅱ机械手册 327
7. 按照与拆下时相反的顺序安装新的单元。
注意 )请在相机单元的前端装有的定位栓碰到灯具单元为止，向前滑动后固定相机单元。
8. 将主电源开关 ON 后接通模组的电源。
9. 插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
8. 部件的更换 QD145-04
328 NXT Ⅱ机械手册
8.3 不良元件排出单元的更换
8.3.1 操作时间
卸下单元→安装单元为止 3 分种。
8.3.2 更换方法
1. 将单元卸下时，一边拉夹紧板，一边水平地向己方拉出。
2. 与不良元件排出单元的下部的导轨与料站托架的滑槽相吻合插入。
3. 一边将夹紧板向图的方向拉一边滑动单元。请确实押入到底以后再放开夹紧板。请确认
前侧部的插头确实地插入到料站托架侧的插座中。
།㋻ᵓ᠟
1;753&6D
1;753&6D
ᇐ䔼
կ᭭ᠬᶊ
ϡ㡃ܗӊᥦߎ䔼䘧
կ᭭ᠬᶊⱘ⒥ῑ
1;753&6D
།㋻ᵓ᠟
QD145-04 8. 部件的更换
NXT Ⅱ机械手册 329
8.4 废料带处理单元的更换
8.4.1 必要工具
六角扳手一套。
8.4.2 操作时间
拆除单元→安装新的单元为止 10 分。( 除去加油等的维修保养时间。)
8.4.3 更换方法
1. 拆下料站托架。( 详细参考 " 5.3 料站托架的拆除 / 安装 "。)
2. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
3. 将主电源开关 OFF。

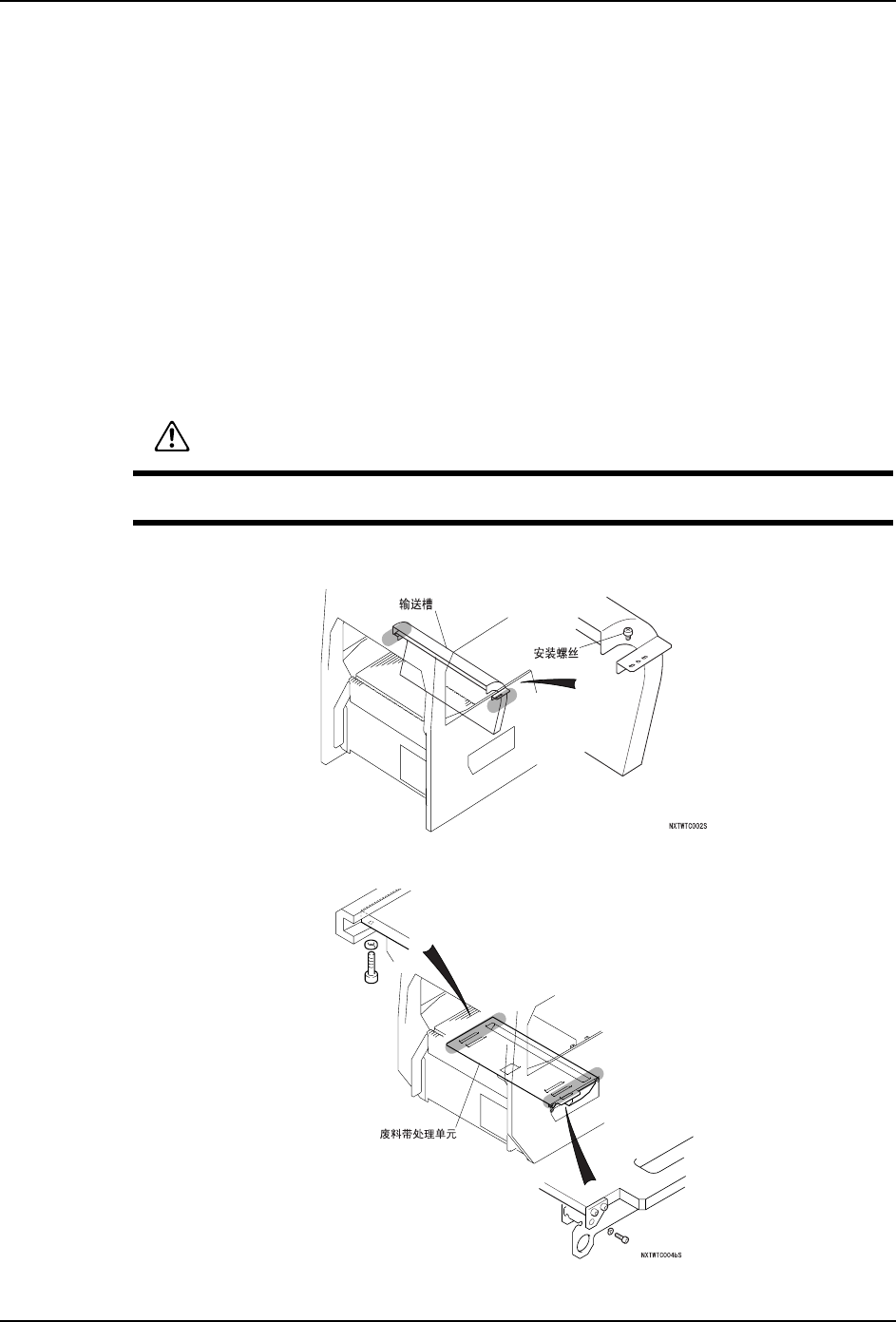

4. 拆下安装螺丝取下输送槽。
5. 用六角扳手旋松螺栓 (4 根 )。
警告
在更换元件相机前，务必切断机器主电源。
