QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 247
7. 消耗品的更换
7.1 主搬运轨道传送带
7.1.1 更换时期
电路板搬运异常时。
7.1.2 更换方法
请同时更换基准侧、从属侧的搬运轨道传送带。
备注 )在此，记述了 M6-2 模组的双搬运轨道上的更换方法。对于 M6-2 单搬运轨道、M3-2 搬
运轨道的搬运轨道传送带的更换方法也同样。
1. 请将轨道移动到便于更换传送带的位置。
2. 请拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
3. 将主电源开关 OFF。
4. 拧松六角连杆的安装螺丝。错开六角棒， 腾出使传送带通过的空间。
5. 拧松张力滑轮，使传送带放松。
7. 消耗品的更换 QD145-04
248 NXT Ⅱ机械手册

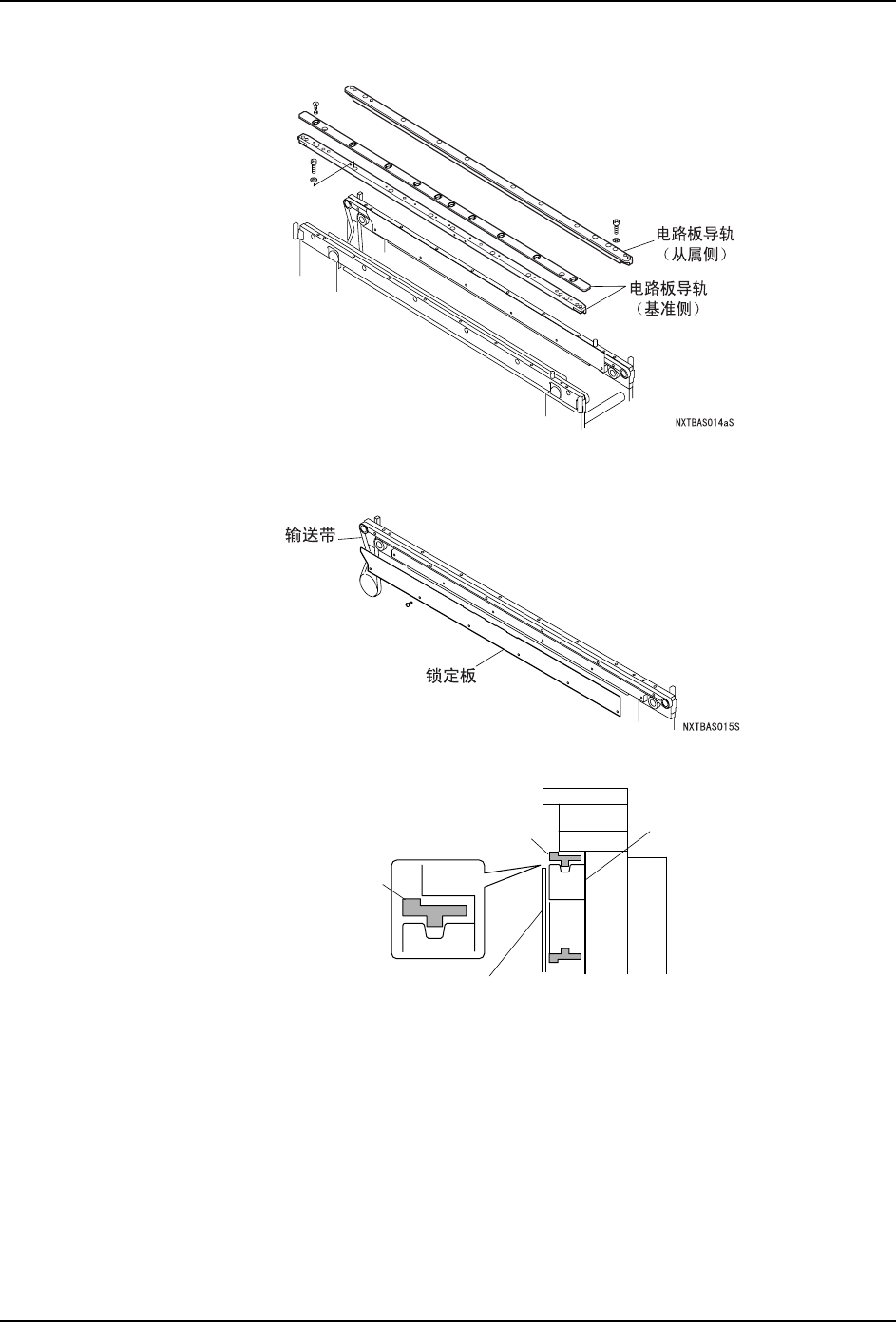

6. 请取下电路板导轨。
7. 取下锁定板，更换传送带。更换传送带后，请调整传送带张力。参考 " 6.10.8 搬运轨道
传送带张力的检查 "
备注 )对应薄厚电路板用的搬运轨道的有阶梯的凸出部分请安装在夹紧板一侧。
8. 安装锁定板，电路板导轨。
9. 将六角棒恢复到原位，紧固安装螺丝。
10.将主电源开关 ON，对模组接通电源。
11.插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
ϡ㡃ܗӊӴ䗕ᏺ
Ӵ䗕ᏺᇐ䔼
།㋻ᵓ
ᏺ䰊ẃߌߎ䚼
$,0%$66
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 249
7.2 搬运轨道传送带清洁器
7.2.1 更换时期
电路板搬运异常时
7.2.2 更换方法
1. 请拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 将主电源开关 OFF。

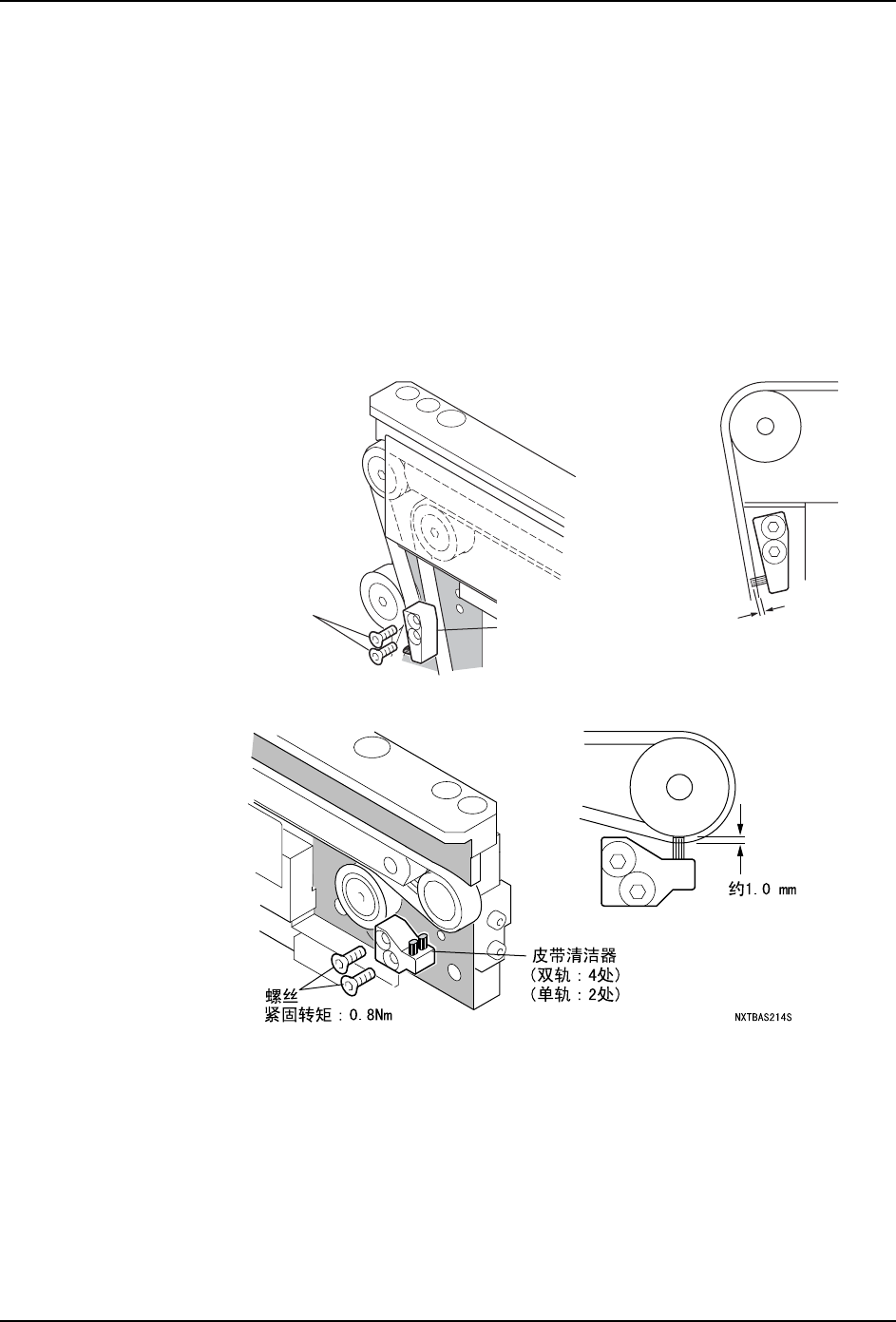

3. 请更换传送带清洁器。安装新的清洁器时，请将毛刷部分押紧在距离搬运轨道传送带约
1.0mm 处固定。
<M3-2 模组 >
<M6-2 模组 >
4. 请将主电源开关 ON 后接通模组电源。
5. 插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
⚂PP
0(&6E
㶎ϱ
Ⲃᏺ⏙⋕఼
㋻೎䕀ⶽ㧦1P
㧔ऩᨀ䖤䔼䘧㧦໘㧕
㧔ঠᨀ䖤䔼䘧㧦໘㧕
㧔ϝᨀ䖤䔼䘧㧦໘㧕
