8. 部件的更换 QD145-04 384 NXT Ⅱ机械手册 2. 请 取下下盖板 ( 右侧 )。 3. 请 取下下盖板 ( 前面 )。 4. 请拆除下盖板的固定螺丝 (8 个 )。 5. 请拉出下盖板到面前。 ԢⲪᵓ 㧔 েջ 㧕 01MEC-0474S ԢⲪᵓ 㧔 ࠡջ 㧕 01MEC-0475S ԢⲪᵓ 01MEC-0476S
QD145-04 8. 部件的更换
NXT Ⅱ机械手册 383

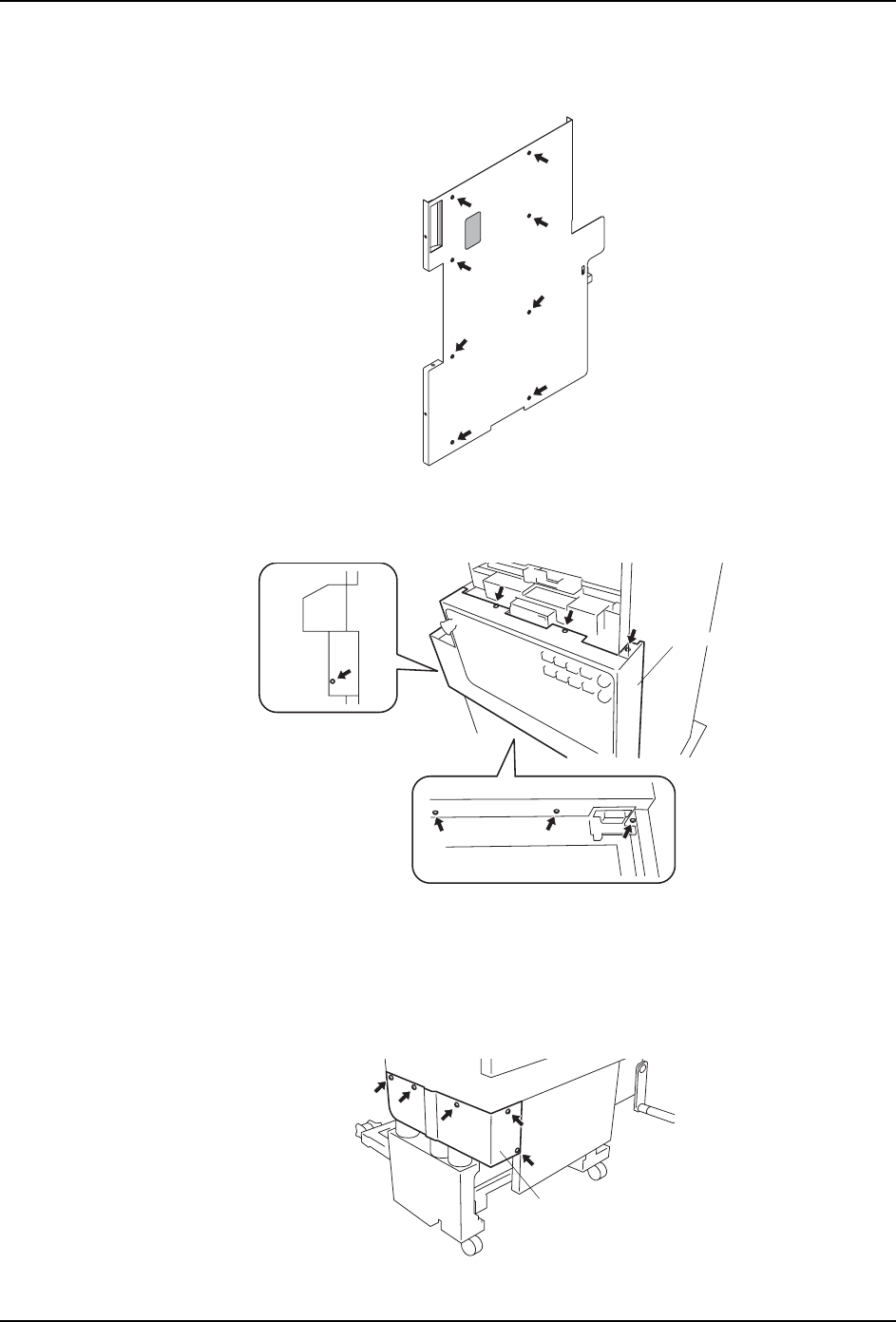

5. 请拆除固定螺丝 (8 个 )、侧盖板 ( 右侧 )。
备注 )不需要取下进口盖板 ( 图中暗部 )。
前盖板
1. 请从前盖板的上下及左侧面拆除固定螺丝。
2. 请拉前盖板到面前。
3. 请拆除各种导线接插头。
下盖板
1. 请取下下盖板 ( 左侧 )。
01MEC-0472
ࠡⲪᵓ
01MEC-0478S
ԢⲪᵓᎺջ
01MEC-0465S
8. 部件的更换 QD145-04
384 NXT Ⅱ机械手册

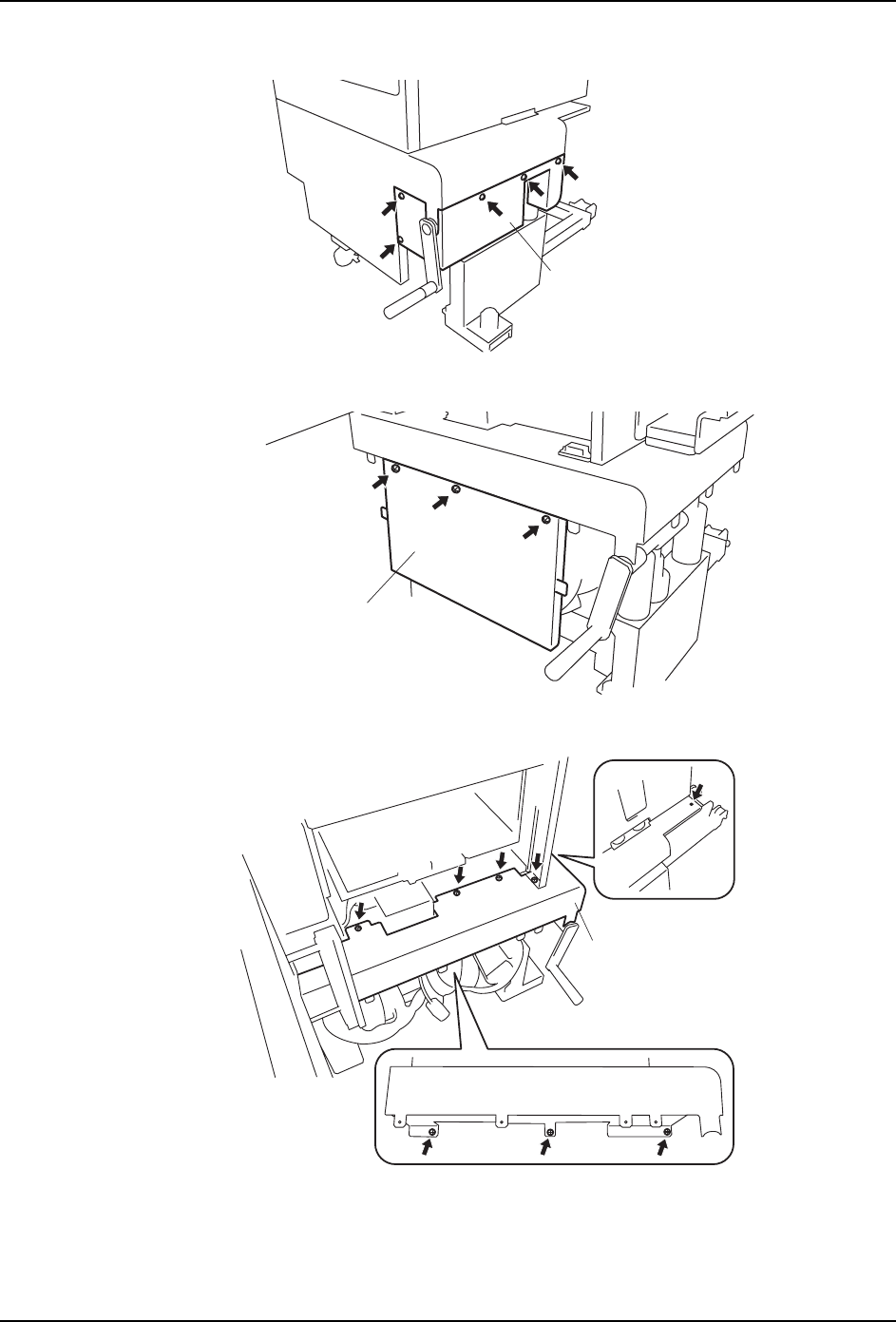

2. 请取下下盖板 ( 右侧 )。
3. 请取下下盖板 ( 前面 )。
4. 请拆除下盖板的固定螺丝 (8 个 )。
5. 请拉出下盖板到面前。
ԢⲪᵓ㧔েջ㧕
01MEC-0474S
ԢⲪᵓ㧔ࠡջ㧕
01MEC-0475S
ԢⲪᵓ
01MEC-0476S
QD145-04 9. 测定和调整
NXT Ⅱ机械手册 385
9. 测定和调整
9.1 机上 PAM （测定贴装精度）
在此，就机器上的 PAM （Placing Accuracy Measurement software）进行说明。另外，从
软件版本 V5.11 开始变更了 PAM 测定的使用治具。到此为止使用的治具平板 (AA01B**)、玻
璃元件 (PZ1460*) 不能使用。请使用与软件版本相符的治具。
9.1.1 准备物品
PAM 测定时需要以下所列举的部件和治具。
