8.7.3 更换方法
1. 将主电源开关 OFF，切断机器的电源。
2. 拆下螺丝 (M3-2 模组 4 根、M6-2 模组 6 根 )，取下盖板。
3. 请将防静电腕带戴在手腕上。
4. 拆除固定CPU箱的螺栓(2根)。
5. 拆除■所显示部分的插头。
Ⲫᵓ
NXTBAS031S
㒘&38ㆅ
01MEC-0607
01MEC-0279Sa
HEAD
12V
MARK PART1
PANEL LINK
LAN
RS232CCUNET
BAT
5
6
7
8
1
2
RGB IN
USB
DIO
UART1-4
1394PO
I/O OUT IN
PART2
TRIG OUT TRIG IN
ҙҙᰃM6-2
QD145-04 8. 部件的更换
NXT Ⅱ机械手册 339

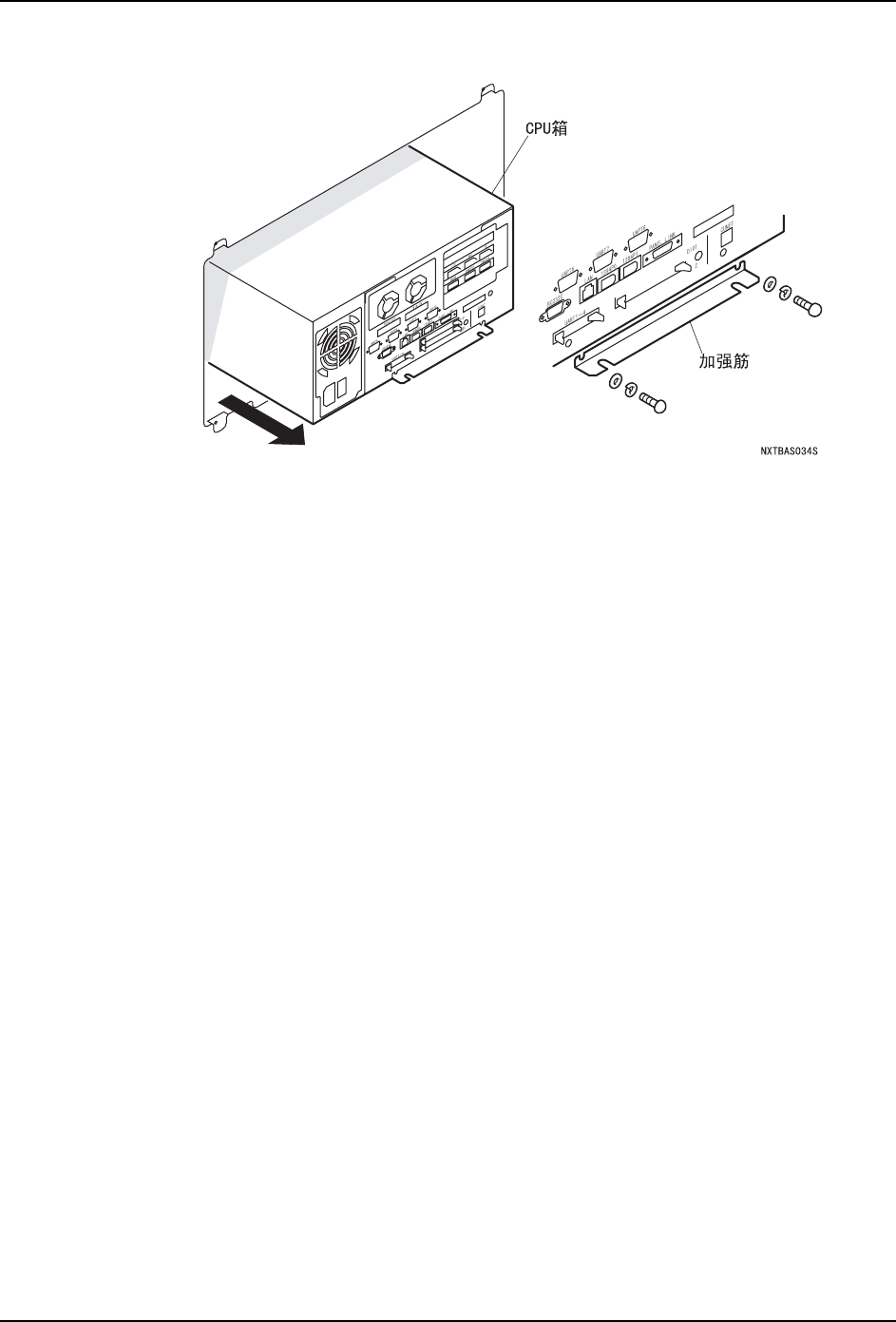

6. 从模组主体中取出 CPU 箱，从 CPU 箱中拆下加强筋。
7. 以拆除新的 CPU 箱的相反的步骤安装模组主体。
8. 在重新启动后，请登录各个模组的矩阵数据、料站倾斜数据。详细请参考 「NXT-2 软件
工具」的章节的 「EmergencyInstaller」「模组 CPU 版本更新后」。
8.7.4 更换后的各种设定
更换 CPU 箱后需要进行以下的操作。
a. 矩阵数据的登录
b. 料站倾斜度数据的登录
c. 模组功能的设定
d. 传送 Job
e. 指示重新测定校正
设定方法
可以使用附加软件，登录各种固有值数据。
1. 启动附加软件。选择对象模组，单击 「固有值管理」。
2. 请下载测定矩阵以及料站倾斜用的软件。详细请参考 「NXT II 系统手册」的 「附加软
件」章节的 「机器设定软件」- 「测定矩阵定用或者测定料站倾斜用的软件的下载」。
3. 进行矩阵数据的登录。请单击 「矩阵测定值数据登录」。
4. 请单击 「参考 ...」，选择登录的矩阵数据文件。
5. 请单击 「测定值数据登录」。数据登录到模组上。
6. 请登录料站倾斜度数据。单击固有值管理菜单的 「料站倾斜度测定」。
备注 )在未实施料站倾斜度测定的模组上，没有必要进行「料站倾斜度测定值数据」的登录。
7. 请单击「参考 ...」，选择登录的料站倾斜度数据文件。如果从手动模式的「信息指令」
获取测定数据时，请输入数值。
8. 请单击 「对机器登录」。数据登录到模组上。
8. 部件的更换 QD145-04
340 NXT Ⅱ机械手册
9. 将主电源开关 OFF 后再次设定为 ON，在重新登录的时刻反映数据。
10.因为模组功能设定被初期化，使用附加软件进行重新设定。
未实施料站倾斜度测定的模组，请选择模组功能设定的 「设定供料器吸取高度」- 「设
计值基准」。
11.请从 Fuji Flexa 传送 Job。
12.进行校正的重新测定 ( 参考 「附加软件在线手册」)。
a. 因为元件相机的预热，请在测定操作的 30 分前打开电源。
b. 准备治具吸嘴，设定吸嘴平台。
c. 按下 START 按键，进行自动校正。
