CM101-D
操作手册
3.4
整体交换台车
(
选购件
)
的安装和拆卸
Page 3-15

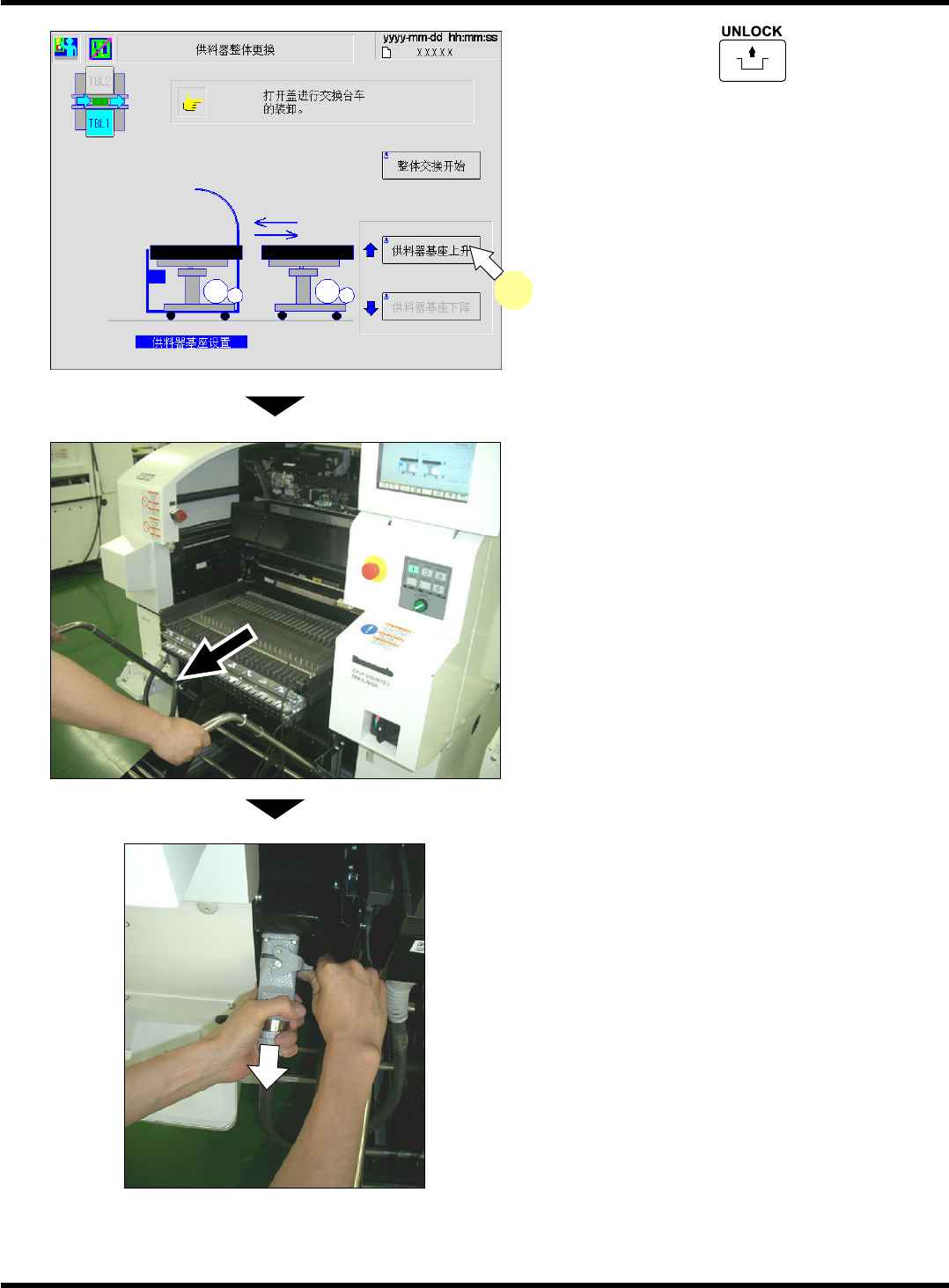

7.
按操作面板上的
+
[
供料器基座
上升
]
。
8.
拉出整体交换台车。
∗
将整体交换台车拉出时，请使其从本机完全拉
出。此后拆卸连接器时空气供给将被停止，并
整体交换台车的供料器基座下降。
9.
先将供料器工作台的盖关闭、再关闭安全
盖。
10.
解除锁定，拔出连接器。
EJM5B-C-OMC03-A01-00
EJM5B-Pc-0027
7
EJM5B-060P
EJM5B-061P
CM101-D
操作手册
3.4
整体交换台车
(
选购件
)
的安装和拆卸
Page 3-16
3.4.2
离线准备
使用整体交换台车准备装置
(
选购件
)
设置整体交换台车的供料器。
1.
将整体交换台车的电缆连接到整体交换台车准备装置
(
选购件
)
。
2.
安装所需要的供料器和元件。
关于安装供料器的方法，请参照
“3.1
智能供料器的设置
”
。
关于将元件安装到供料器的方法，请参照供料器所附带的使用说明书。
3.
将整体交换台车的电缆从整体交换台车准备装置
(
选购件
)
上拆卸。
EJM5B-C-OMC03-A01-00
CM101-D
操作手册
3.4
整体交换台车
(
选购件
)
的安装和拆卸
Page 3-17

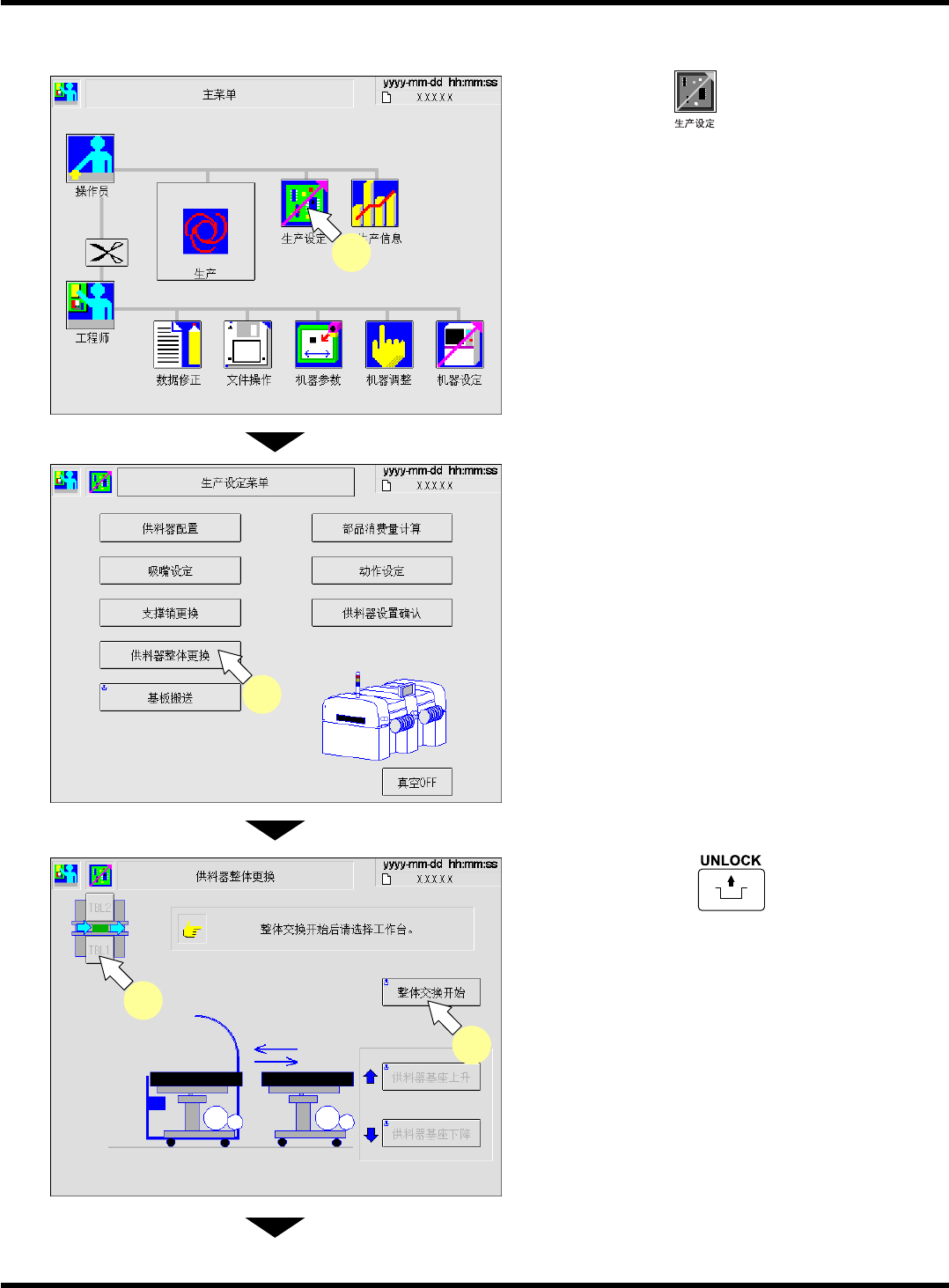

3.4.3
整体交换台车的安装顺序
1.
按主菜单的
。
•
生产设定菜单画面将被显示。
2.
按
[
供料器整体更换
]
。
•
吸头退避。
3.
按操作面板的
+
[
整体交换开
始
]
。
4.
选择要进行作业的工作台。
下一页
EJM5B-C-OMC03-A01-00
EJM6
A
-Main-0002
1
EJM6
A
-Pc-0001
2
EJM5B-Pc-0030
4
3
