CM101-D 操作手册 4.7 吸着位置学习示教 Pa ge 4- 58 8. 按 [ 完成 ] 。 • 保存所示教的吸着位置 。 EJM5B -Dm-0013 8 EJM5B- C-OMC04-A02- 00
CM101-D
操作手册
4.7
吸着位置学习示教
Page 4-57
4.

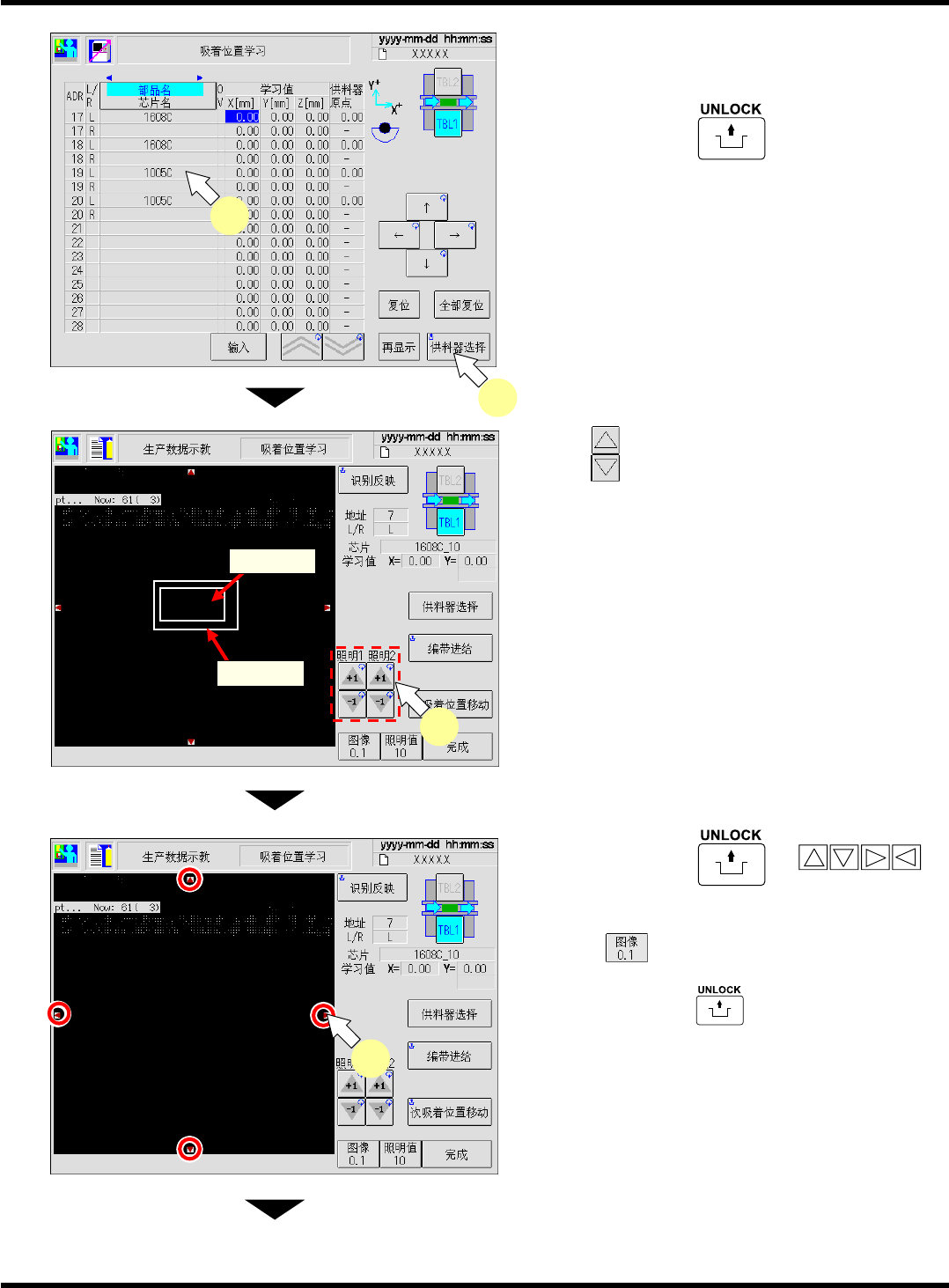

示教任意供料器时，将光标对准要进行示
教的对象数据。
5.
按操作面板的
+
[
供料器选择
]
。
∗
吸头移向所选供料器地址。
6.
按
键调整照明亮度。
•
请调整至芯片清晰可见的亮度。
7.
按操作面板的
+
移动图像，使吸着位置与照相机中心一致。
•
按
键，就可切换吸头照相机
(
图像
)
移
动量。
按操作面板的
+
[
识别反映
]
就会自动将
照相机移至空腔中心。
不过，仅在
L, W = 2 mm
以下的芯片有效。
下一页
EJM5B-Mc-0005
5
4
EJM5B-Dm-0013
空腔
芯片元件
6
EJM5B-Dm-0013
7
EJM5B-C-OMC04-A02-00
CM101-D
操作手册
4.7
吸着位置学习示教
Page 4-58

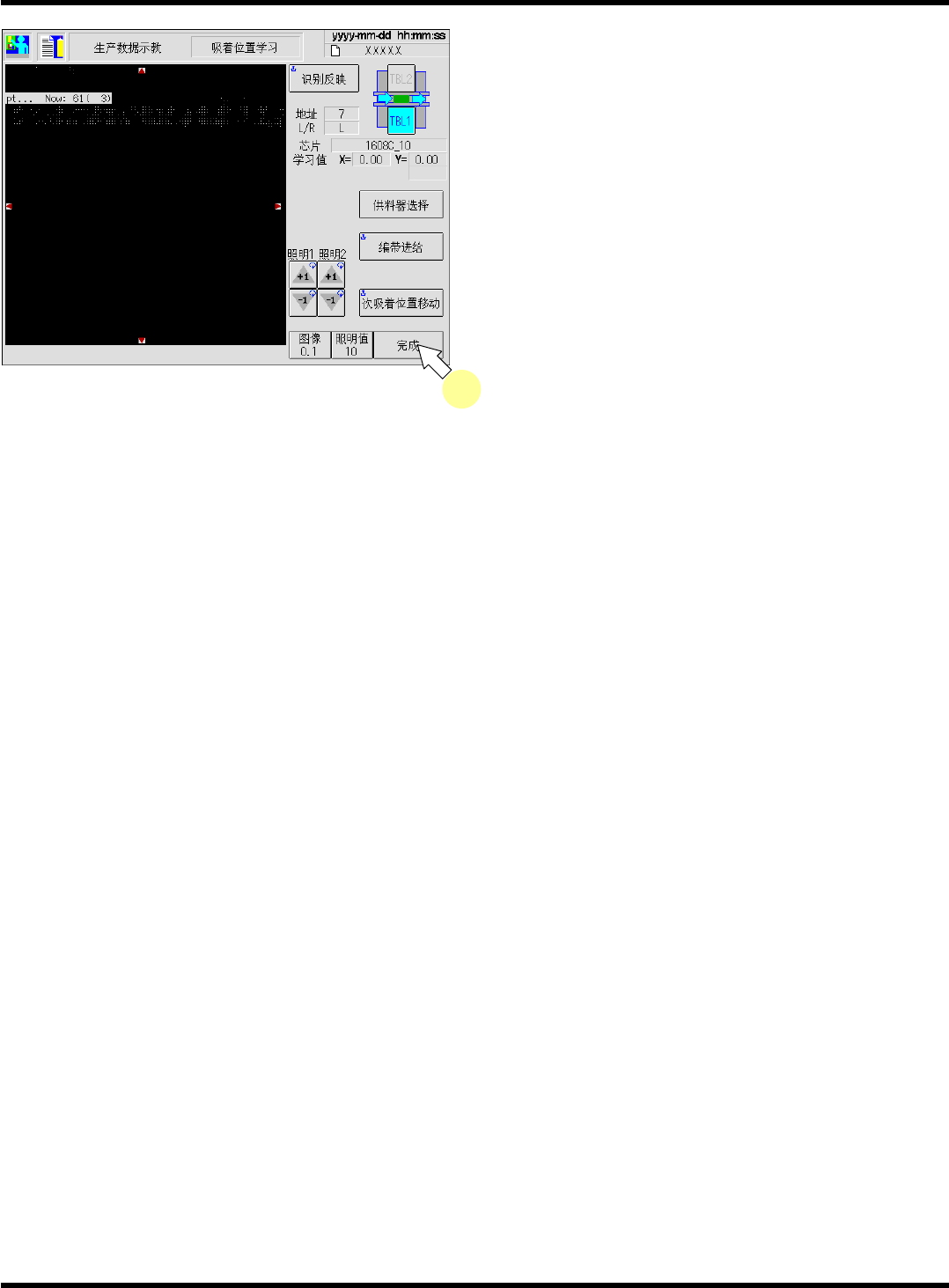

8.
按
[
完成
]
。
•
保存所示教的吸着位置。
EJM5B-Dm-0013
8
EJM5B-C-OMC04-A02-00
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-59
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
手放托盘数据的示教是事先根据在
PT
编制的托盘数据
(
托盘尺寸、吸着开始位置、吸着结束位置、
芯片个数等
)
进行吸着位置的微调整。
手放托盘数据的示教是使用吸头照相机的图象对最初吸着的实装元件及最后吸着的实装元件的位
置进行示教的。其他的实装元件的吸着位置是根据纵横的芯片个数自动地进行计算。

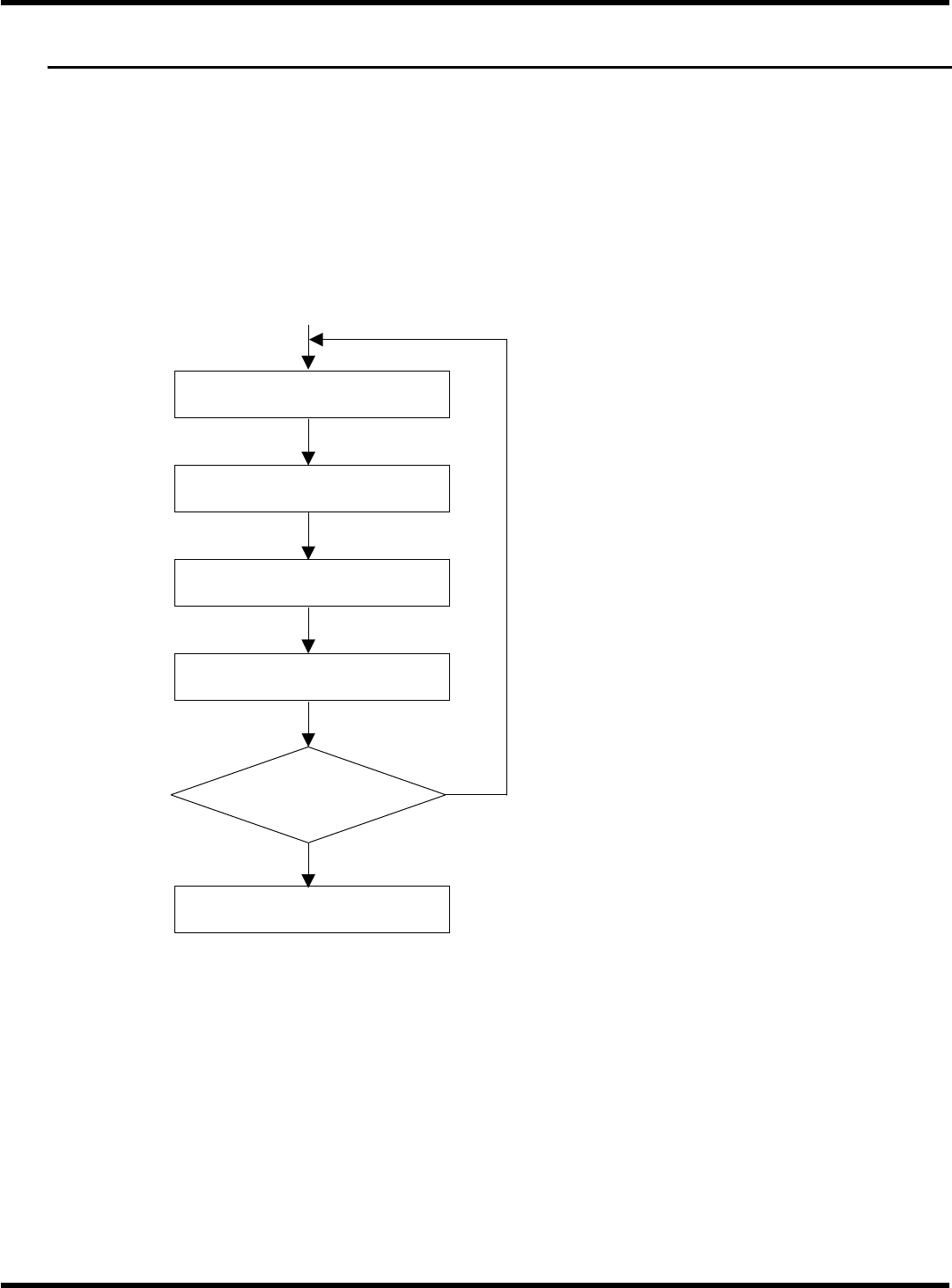

示教的流程如下图所示。
∗
是直接托盘供料器规格时，关于托盘数据的示教，请参照
DT50S-20
的使用说明书。
选择要示教的托盘的地址
选择示教模式
示教吸着开始位置
示教吸着结束位置
示教结束
是否示教其他的
托盘
?
Yes
No
