CM101-D 操作手册 5.1 随生产基板变更而 进行的装置调整部位 Page 5-2 5. 5.1 随生产基板变更而进 行的装置调整 部位 操作部 基板传送带 基板支座 生产数据的变更 ( 手动 ) 搬送导轨宽度调整 ( 自动 ) 支撑销位置调整 ( 手动 ) EJM5B -N610043942AA EJM5B-N610 043943AA 移载吸头 生产材料的设置 吸嘴交换 ( 仅在必要时交换 ) 高速吸头 (1…
CM101-D
操作手册
Page 5-1
5.
5.
生产基板的变更
在与上次不同的基板上实装元件时，需要根据基板种类对主机进行调整并供给生产材料。在
本章中把生产基板的数据作为
PT
侧的数据对生产基板的变更的操作进行了说明。
EJM5B-C-OMC05-A00-00
CM101-D
操作手册
5.1

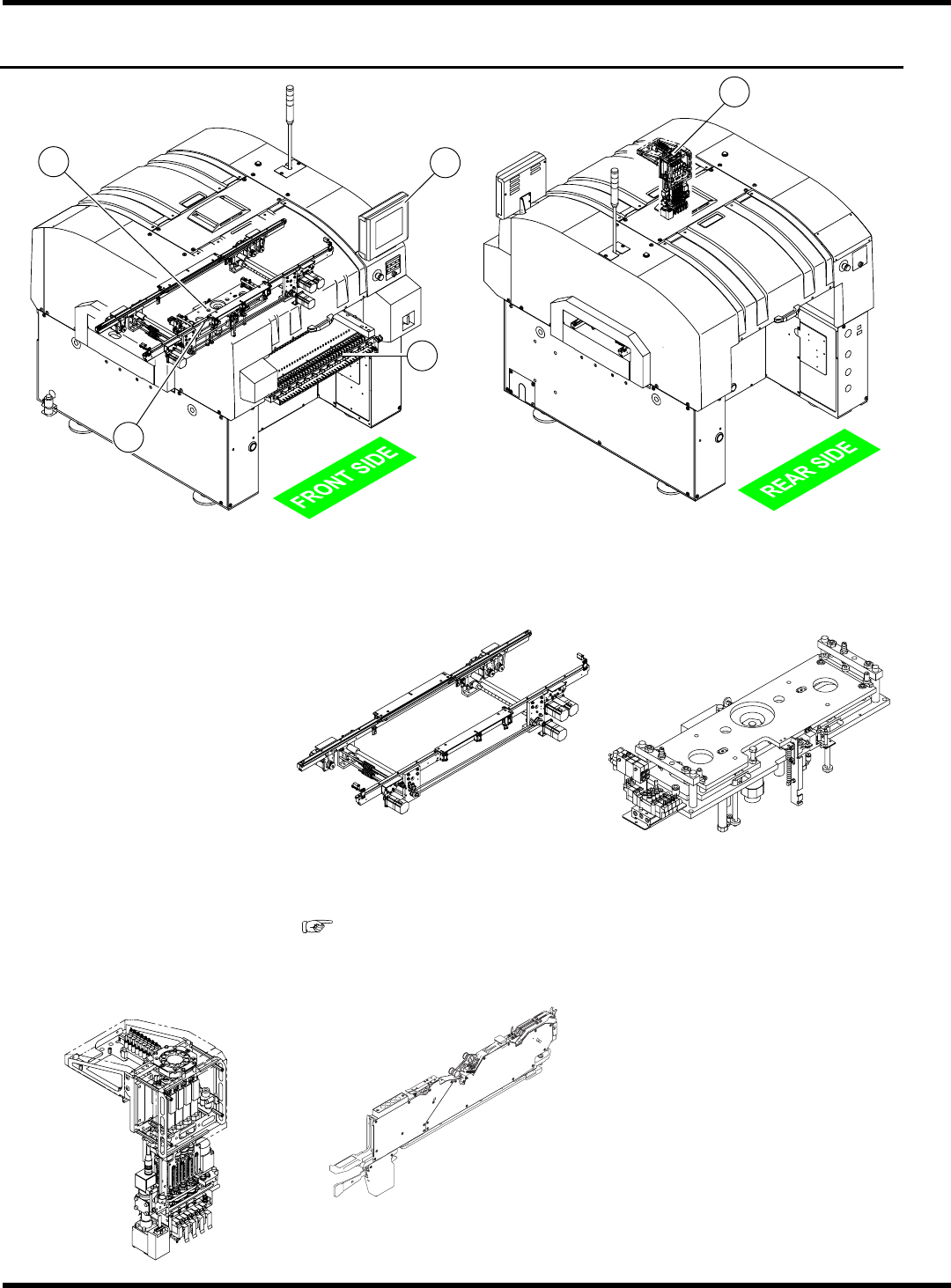

随生产基板变更而进行的装置调整部位
Page 5-2
5.
5.1
随生产基板变更而进行的装置调整部位
操作部
基板传送带
基板支座
生产数据的变更
(
手动
)
搬送导轨宽度调整
(
自动
)
支撑销位置调整
(
手动
)
EJM5B-N610043942AA
EJM5B-N610043943AA
移载吸头
生产材料的设置
吸嘴交换
(
仅在必要时交换
)
高速吸头
(12
吸嘴
)
通用吸头
(LS8
吸嘴
)
多功能吸头
(3
吸嘴
)
(
3. “
生产材料的设置
”)
EJM5B-BD
INTF-008E
EJM5B-C-OMC05-A01-00
EJM5B-
A
D
5
1
2
3
EJM5B-AN
4
CM101-D
操作手册
5.2
生产数据的变更
Page 5-3
5.2
生产数据的变更
本节举例说明由
PT
读取的数据的情况。由
PT
读取数据的方法有
“A)
由
PT
向本机传送
”
及
“B)
在
文件操作中读取
”
的
2
种方法。
•
关于读取软盘数据的情况
(
程序手册
)
∗
读取要使用的数据时，前面所使用的数据就会消失。要存储前面所使用的数据时，请先保存。
要求
•
使用未在标准芯片数据程序库登录的芯片时，需要通过本机进行芯片识别示教。
•
关于基板识别示教、芯片识别示教的方法，请参照
“4.
示教
”
。
A)
由
PT
向本机传送
1.
显示
<
主菜单
>
画面，通过
PT
传送变更的
生产基板数据。
(
附带的数据编制支持系统使用说明书
)
•
从
PT
侧传送数据后，画面右上角的数据名就会
变为所传送的数据名。
