CM101-D 操作手册 5.5 吸嘴的交换 Pa ge 5- 15 B) 有吸嘴交换器 将吸头上安装的吸嘴交 换为交换器的吸嘴。 ∗ 在此以通用吸头 (LS8 吸嘴 ) 的画面为例进行说明，但是高速吸 头 (12 吸嘴 ) ( 选购件 ) 、多功 能 吸 头 (3 吸嘴 ) 也是同样的步骤。 1. 按主菜单的 。 • 将显示生产设定菜单的 画面。 2. 按 [ 吸嘴设定 ] 。 • 显示 < 吸嘴设定 > 画面。 3. 按…
CM101-D
操作手册
5.5
吸嘴的交换
Page 5-14

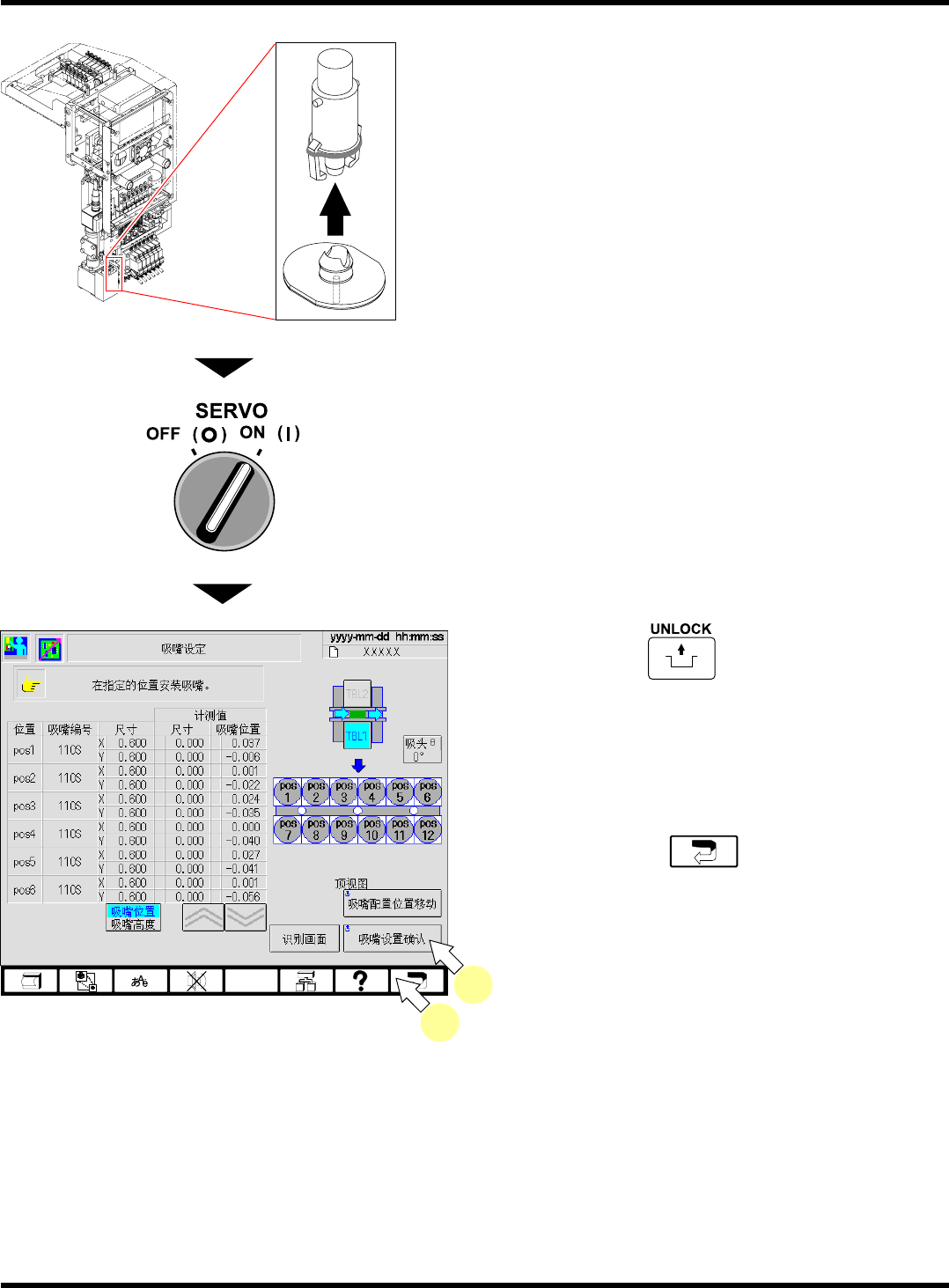

10.
安装用吸嘴配置确认正确的吸嘴。
∗
请沿垂直方向安装。
11.
整理在步骤
8.
中准备好的箱子等。
444C-402E
444C-407E
12.
关闭安全盖。
13.
将伺服开关置于
ON ( I )
。
14.
按操作面板的
+
[
吸嘴设置确
认
]
。
•
设置的吸嘴不适合时，会显示警告信息。请更
换正确的吸嘴。
15.
按
2
次功能键的
。
•
返回至
<
主菜单
>
画面。
EJM5B-Pc-0022
14
15
EJM5B-C-OMC05-A01-00
EJM5B-N610027107AB
CM101-D
操作手册
5.5
吸嘴的交换
Page 5-15
B)
有吸嘴交换器
将吸头上安装的吸嘴交换为交换器的吸嘴。
∗
在此以通用吸头
(LS8
吸嘴
)
的画面为例进行说明，但是高速吸头
(12
吸嘴
) (
选购件
)
、多功能吸
头
(3
吸嘴
)
也是同样的步骤。

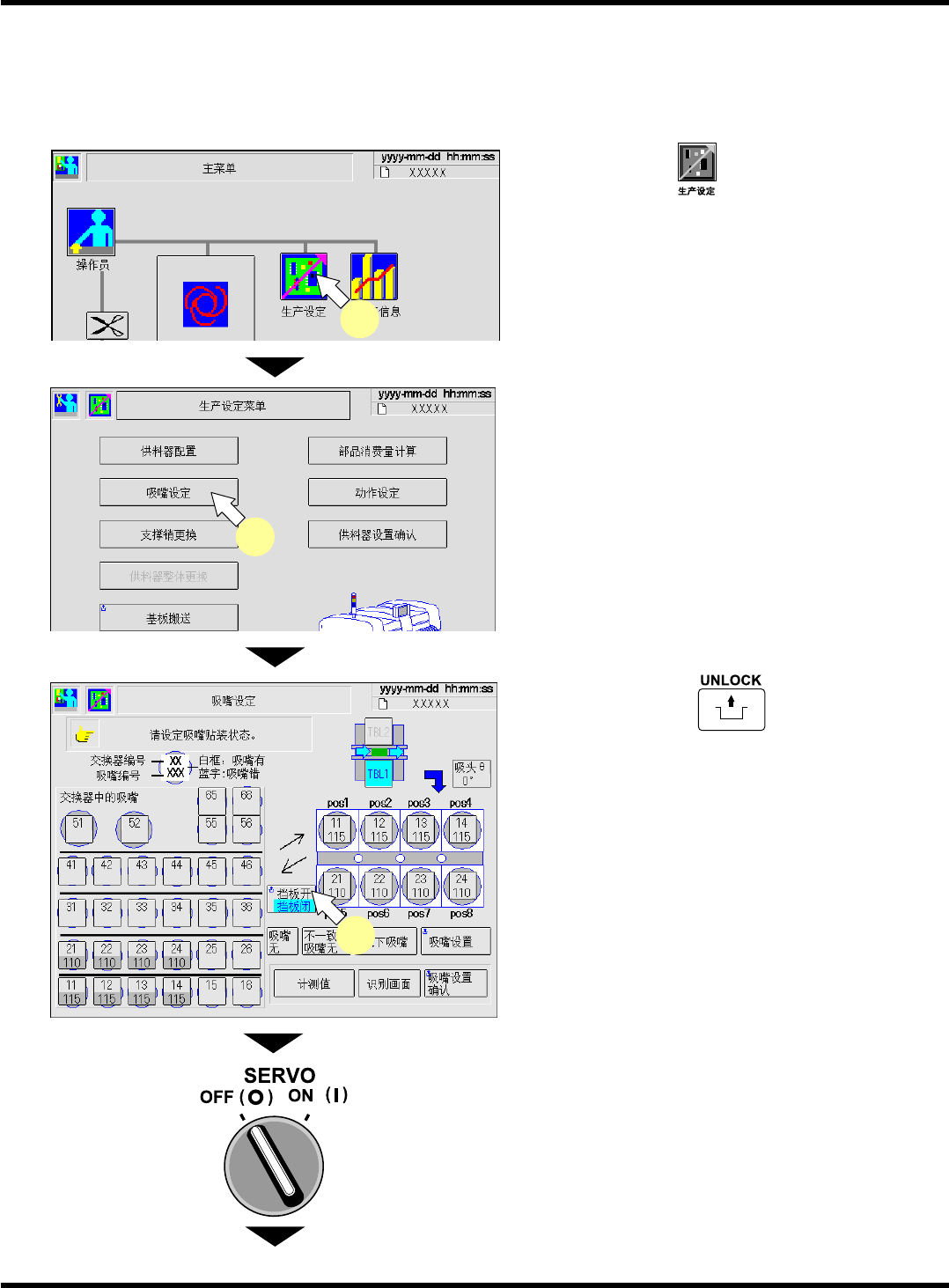

1.
按主菜单的
。
•
将显示生产设定菜单的画面。
2.
按
[
吸嘴设定
]
。
•
显示
<
吸嘴设定
>
画面。
3.
按操作面板的
+
[
挡板开
]
。
4.
将伺服开关置于
OFF (O)
。
5.
打开安全盖。
下一页
EJM4A-Pc-Menu-0001
2
EJM5B-Pc-0032
3
EJM5B-C-OMC05-A01-00
4Z4C-CEn-Main-001
1
CM101-D
操作手册
5.5
吸嘴的交换
Page 5-16
6.
确认交换器内及吸头上所安装的吸嘴，分
别进行交换。
∗
交换吸头上的吸嘴时，请参照
“5.5.2
吸嘴交换
(
无吸嘴交换器
)”
的步骤
8. ~ 11.
。
∗
设置各类型吸头时，如下图所示，请注意吸嘴的方向。
(
高速吸头
(12
吸嘴
)
直线部分的方向，与通用吸头
(LS8
吸嘴
)
或多功能吸头用吸嘴反射板的，
有
90
度的差异。
)
高速吸头
(12
吸嘴
)
通用吸头
(LS8
吸嘴
)
多功能吸头
EJM8A-124E
EJM8A-123E
槽窄
槽宽
EJM4A-145E
供料器工作台侧
(
作业者侧
)
7.
关闭安全盖。
8.
将伺服开关置于
ON ( I )
。
9.
按操作面板的
+
[
挡板闭
]
。
10.
变更吸头上吸嘴的状态。
11.
按
2
次功能键的
。
•
返回至
<
主菜单
>
画面。
EJM5B-C-OMC05-A01-00
EJM5B-Pc-0013
9
11
EJM5B-069P
