CM101-D 操作手册 4.5 通过 3D 传感器 ( 选购件 ) 进行的芯片识别示教 Pa ge 4- 37 3. 选择芯片名后、按 [ 变更 ] 。 4. 确认芯片数据正常后，进行步骤 9. 。 REF No . 芯片尺寸 吸嘴 • 用 3D 传感器识别的 REF No. 为 234 (Q FP) 和 235 (BGA) 。 (3D 传感器可使用的参照 号有可能将来还会扩 展。 ) 5. 修正参照号时， 选择 ‘REF…
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-36
4.5.3
通过
3D
传感器进行芯片识别示教前
识别错误大多数是芯片数据方面的问题，因此修正这些问题，识别错误就会消失。
芯片识别示教对区块匹配识别以外的芯片，主要用于芯片数据的确认作业。
通过芯片识别示教进行有问题芯片的确认，但在此之前请确认如下项目。
请确认所使用的芯片数据是否适当
芯片数据确认前的操作步骤
1.
按主菜单的
。
2.
按
[
部品配置表
/
供料器布局
]
。
下一页
EJM5B-C-OMC04-A02-00
EJM6A-Main-0002
1
EJM6A-Dm-0001
2
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-37
3.
选择芯片名后、按
[
变更
]
。
4.
确认芯片数据正常后，进行步骤
9.
。
REF No.
芯片尺寸
吸嘴
•
用
3D
传感器识别的
REF No.
为
234 (QFP)
和
235 (BGA)
。
(3D
传感器可使用的参照号有可能将来还会扩
展。
)
5.
修正参照号时，选择
‘REF’
栏的数字、并用
数字键输入后进行步骤
9.
。
通知
:
在
PT
上编制数据时，没有使用
3D
传感器
的序列号编制的话，在本机上不能选择。
如果显示如左所示的信息时，请在
PT
上编
制。
下一页
EJM5B-C-OMC04-A02-00
EJM5B-Dm-0065
3
2
1
EJM5B-Dm-0066
EJM6A-Dm-0008
3
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-38

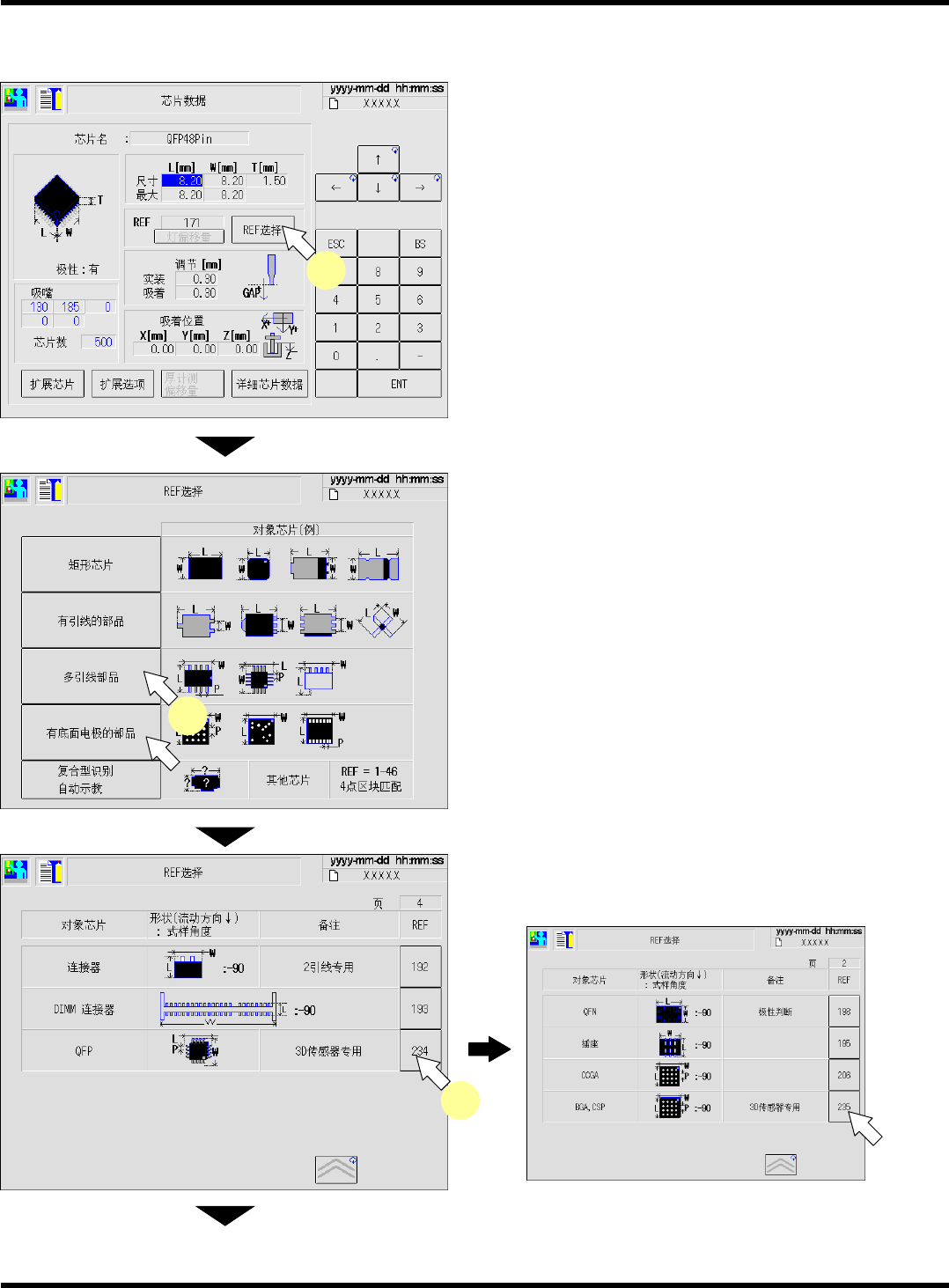

通过按下
[REF
选择
]
按钮也可选择参照号
6.
按
[REF
选择
]
。
7.
按
[
多引线部品
] (QFP)
或者
[
有底面电极
的部品
] (BGA)
。
8.
按
[QFP-3D
传感器专用
(234)]
或者
[BGA,
CSP-3D
传感器专用
(235)]
。
或者
下一页
EJM5B-Dm-0052
EJM5B-C-OMC04-A02-00
EJM5B-Dm-0065
6
EJM5B-Dm-0051
8
EJM5B-Dm-0050
7
