CM101-D 操作手册 4.4 芯片识别示教 Pa ge 4- 29 4.4.6 示教步骤 ( 吸着位置偏移量 ) 对吸着位置不在中心的 元件进行吸着位置 X, Y ( 芯片数据 ) 的补正。要进行位置补 正时，请按照以 下步骤执行示教。 1. 按 [ 芯片识别 ] 。 • 切换到 < 芯片识别 > 画面。 2. 按 [ 芯片选择 ] 。 • 切换到 < 芯片选择 > 画面。 3. 选择工作台。 4. 按下要识…
CM101-D
操作手册
4.4
芯片识别示教
Page 4-28
4.4.5
关于吸着位置偏移量
吸着位置偏移量是在不能吸着芯片的中心时，以输入离芯片中心的距离来表示吸着位置的。
吸着位置是以元件设置角度
0
°
为基准，以
X, Y
来输入的。输入吸着位置后，吸着位置学习功能就
成为
OFF
。

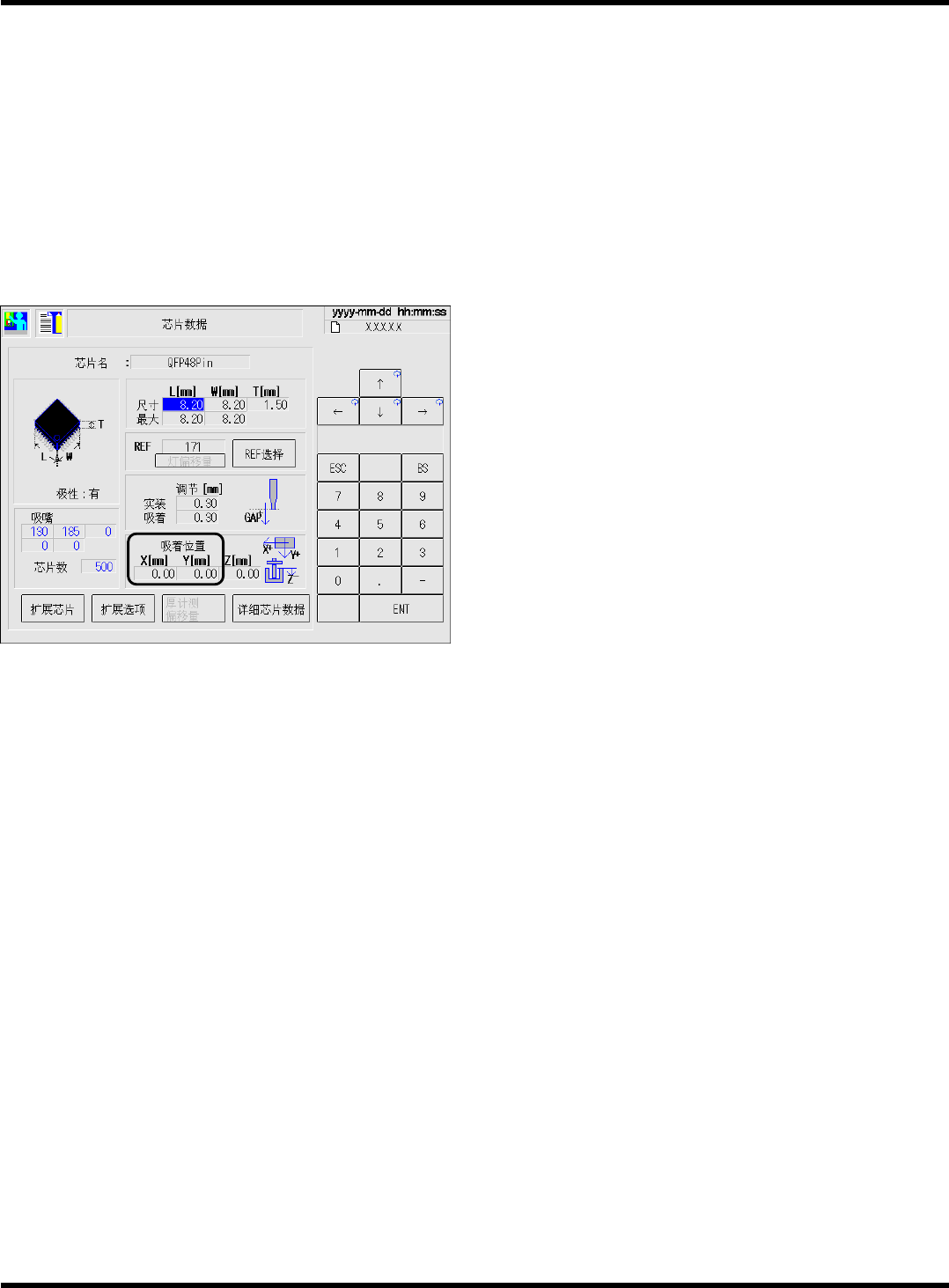

在芯片数据画面的吸着位置上输入吸着位置偏移量。
∗
芯片数据的参照方法见
“4.4.3
进行芯片识别示教前
”
。
通过执行吸着位置偏移量示教、吸着位置偏移量就被输入到芯片数据的吸着位置
X, Y
中。
EJM5B-Dm-0065
EJM5B-C-OMC04-A01-00
CM101-D
操作手册
4.4
芯片识别示教
Page 4-29
4.4.6
示教步骤
(
吸着位置偏移量
)
对吸着位置不在中心的元件进行吸着位置
X, Y (
芯片数据
)
的补正。要进行位置补正时，请按照以
下步骤执行示教。

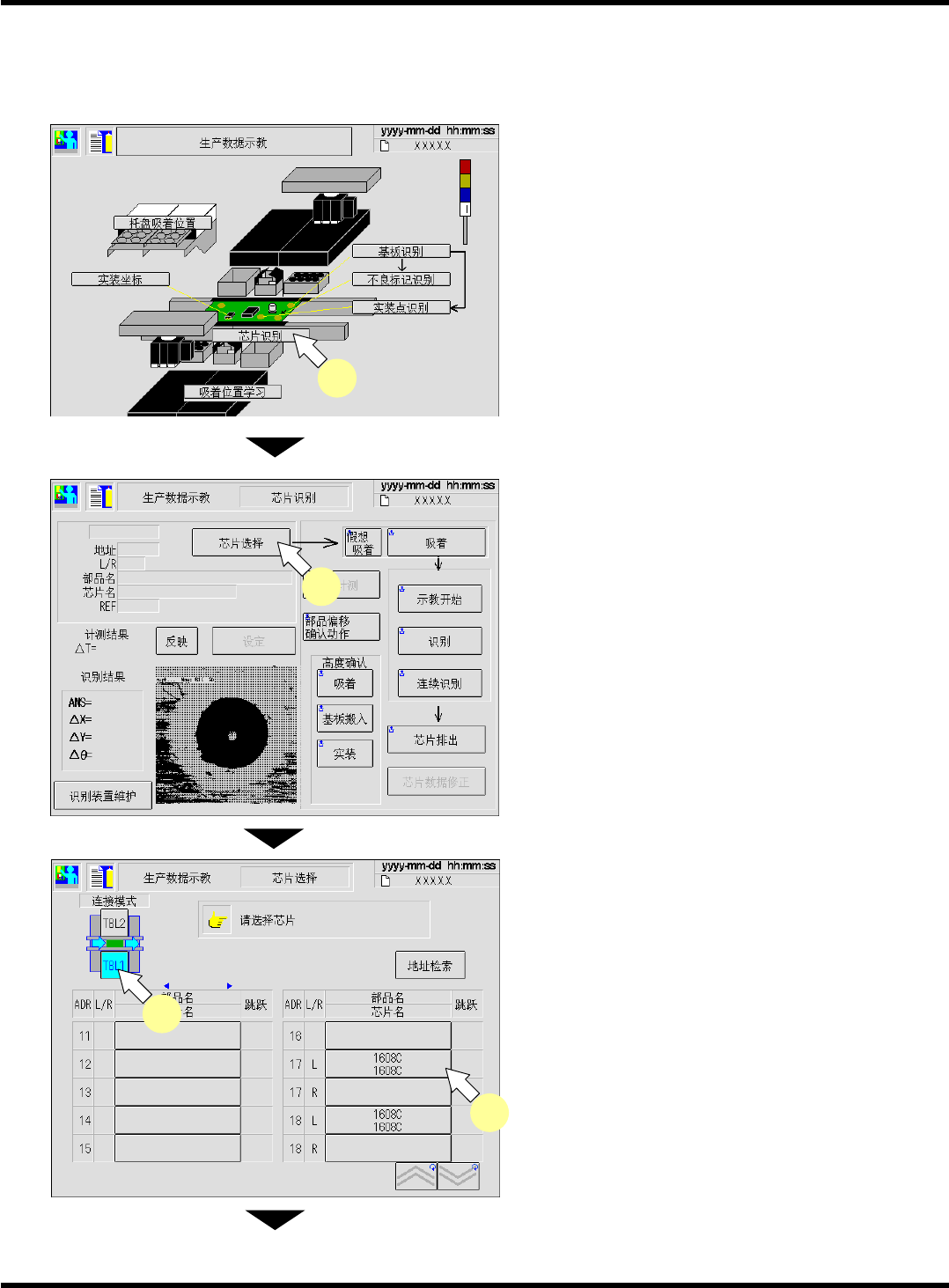

1.
按
[
芯片识别
]
。
•
切换到
<
芯片识别
>
画面。
2.
按
[
芯片选择
]
。
•
切换到
<
芯片选择
>
画面。
3.
选择工作台。
4.
按下要识别的芯片。
下一页
EJM5B-Dm-0033
1
EJM5B-Dm-0034
2
EJM5B-Dm-0035
3
4
EJM5B-C-OMC04-A01-00
CM101-D
操作手册
4.4
芯片识别示教
Page 4-30
5.
按
[
设定
]
。
•
会显示设定的窗口。
6.
按
[
吸着位置
]
。
7.
按
[ESC]
。
∗
请继续执行步骤
8.
。
∗
若按下
[
芯片选择
]
、
[
芯片数据修正
]
、
[
识别装置
维护
]
，设定就返回到初始状态。此时，请从步
骤
5.
开始再次执行。
8.
按操作面板的
+
[
示教开始
]
。
•
切换到
<
吸着位置
>
画面。
下一页
EJM5B-Dm-0036
5
EJM5B-Dm-0031
6
7
EJM5B-Dm-0036
8
EJM5B-C-OMC04-A01-00
