CM101-D 操作手册 4.8 托盘数据的示教 ( 选购件 : 手放托盘供料器 ) Pa ge 4- 64 14. 按操作面板的 + [ 示教开始 ] 。 • 拉出示教的托盘，将其 上升到示教高度。 • 吸头移动到托盘的吸着 开始位置上。 15. 按操作面板的 + ，使吸头移 动到所定的位置。 ∗ 请根据步骤 13. 选择的模式， 移动吸头， 使得芯 片的中央、芯片的角、 芯片的 1 边的中央显示 在画面的中央。 • 现在正在示教的位…
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-63

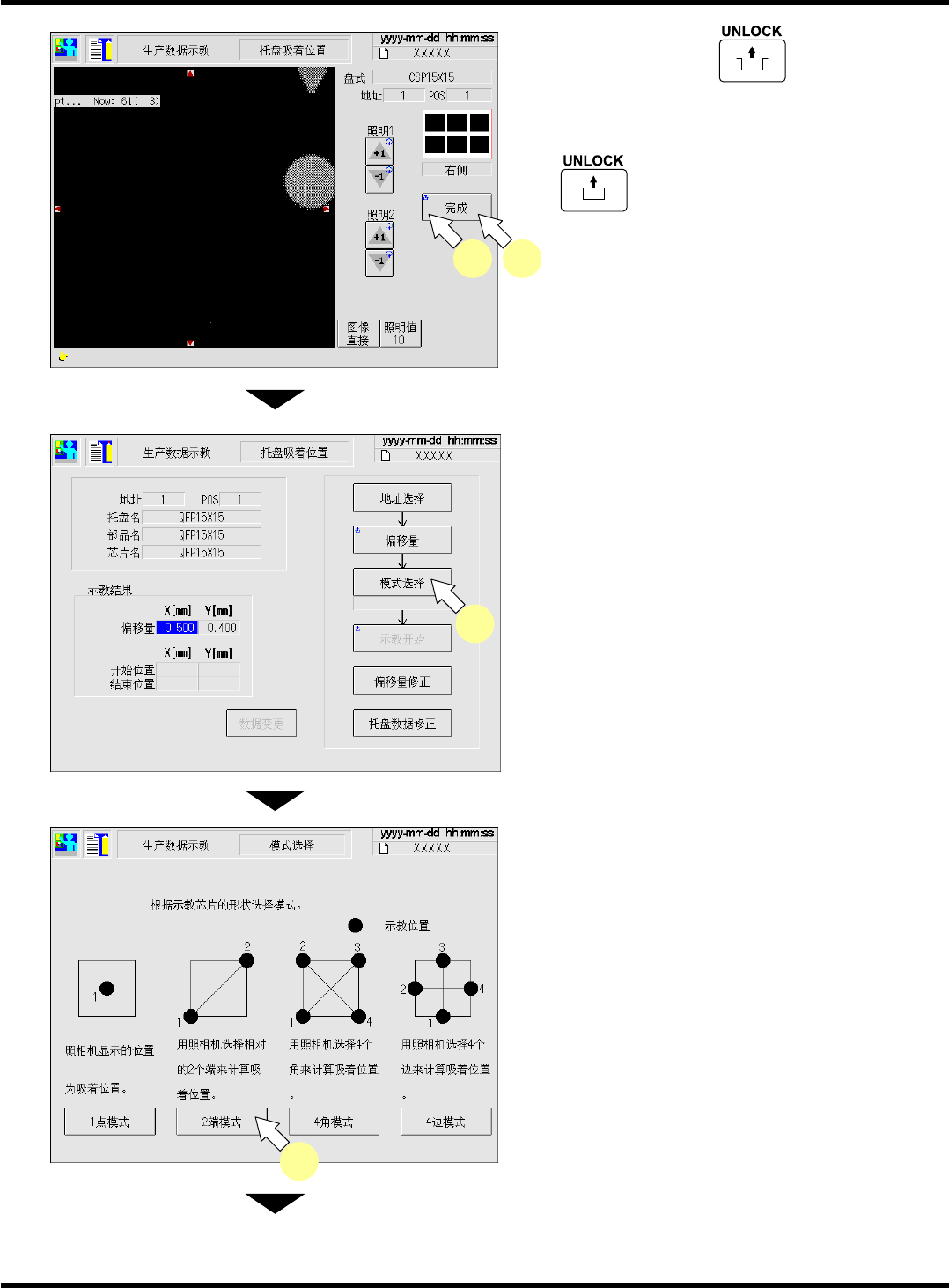

10.
对准位置后，按
+
[
完成
]
。
11.
将吸头同样对准托盘板的前侧位置，按
+
[
完成
]
。
(
偏移量
Y)
12.
按
[
模式选择
]
。
13.
选择示教模式。
∗
在此处以选择了
[2
端模式
]
为例进行说明。
下一页
EJM5B-Dm-0066
12
EJK1A-Dm-0005
13
EJM5B-C-OMC04-A02-00
EJM5B-Dm-0018
10 11
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-64

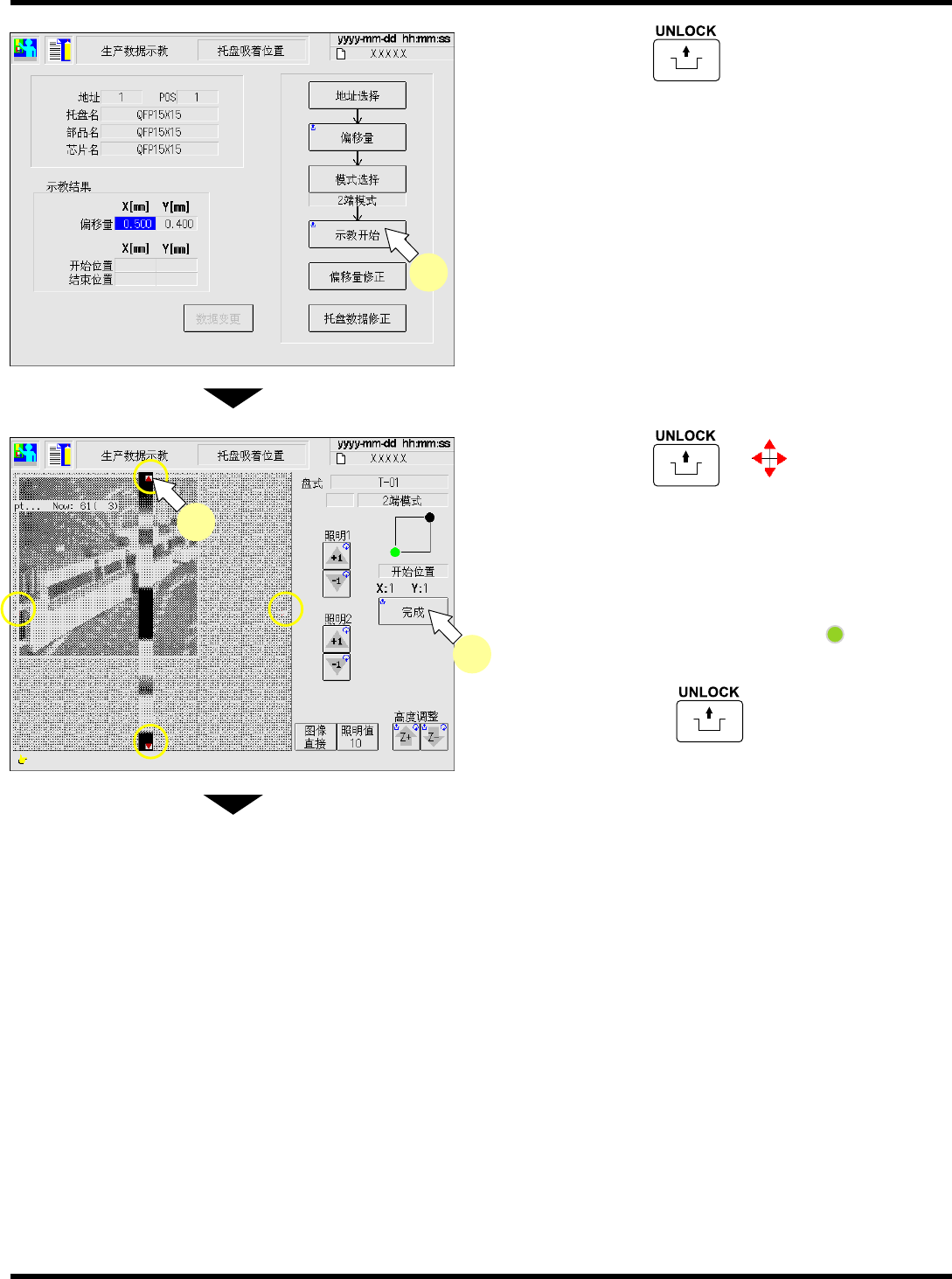

14.
按操作面板的
+
[
示教开始
]
。
•
拉出示教的托盘，将其上升到示教高度。
•
吸头移动到托盘的吸着开始位置上。
15.
按操作面板的
+
，使吸头移
动到所定的位置。
∗
请根据步骤
13.
选择的模式，移动吸头，使得芯
片的中央、芯片的角、芯片的
1
边的中央显示
在画面的中央。
•
现在正在示教的位置在画面上显示为
。
16.
对准位置后，按
+
[
完成
]
。
下一页
EJM5B-Dm-0067
14
EJK1A-Dm-0007
16
15
EJM5B-C-OMC04-A02-00
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-65

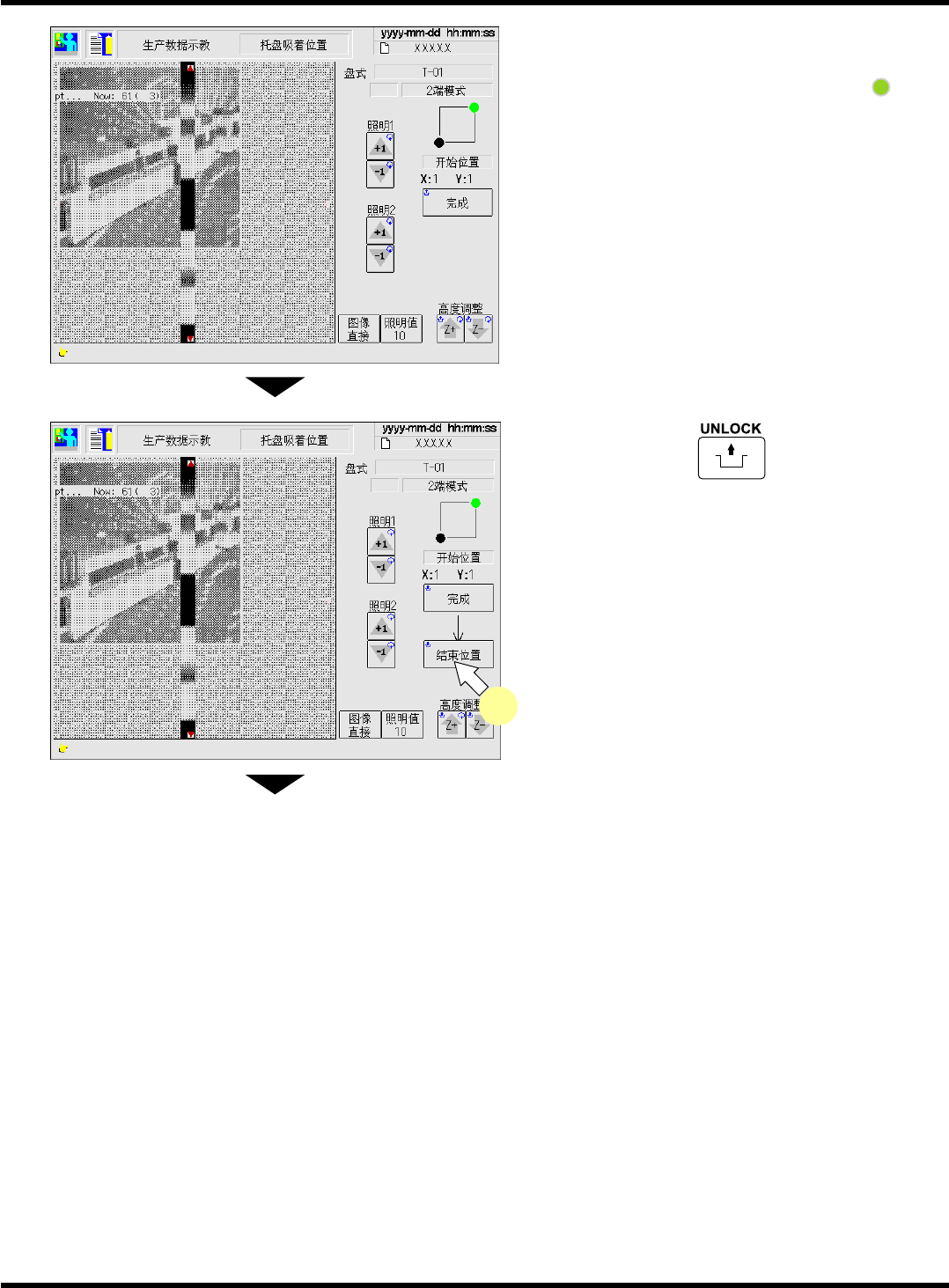

17.
重复步骤
15.
和
16.
，示教余下的点。
•
现在正在示教的位置在画面上显示为
。
18.
按操作面板的
+
[
结束位置
]
。
•
吸头移动到
NG
元件排出箱上。
下一页
EJK1A-Dm-0009
18
EJK1A-Dm-0008
EJM5B-C-OMC04-A02-00
