CM101-D 操作手册 4.8 托盘数据的示教 ( 选购件 : 手放托盘供料器 ) Pa ge 4- 61 4. 按操作面板的 → 。 • 原点复归已完成，不必 进行此操作。 5. 按 [ 托盘吸着位置 ] 。 6. 按 [ 地址选择 ] 。 下一页 4 4 EJK1A-Dm -0001 5 EJM5B -Dm-0065 6 EJM5B- C-OMC04-A02- 00
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-60
托盘数据示教步骤
在此，对用手放托盘供料器规格时的托盘数据示教操作步骤进行说明。
1.
按主菜单画面的
。
•
显示数据修正菜单画面。
2.
按
[
生产数据示教
]
。
3.
使伺服开关
ON ( I )
。
下一页
1
EJK1A-Dm-Menu-0001
2
EJM5B-C-OMC04-A02-00
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-61
4.
按操作面板的
→
。
•
原点复归已完成，不必进行此操作。
5.
按
[
托盘吸着位置
]
。
6.
按
[
地址选择
]
。
下一页
4
4
EJK1A-Dm-0001
5
EJM5B-Dm-0065
6
EJM5B-C-OMC04-A02-00
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-62

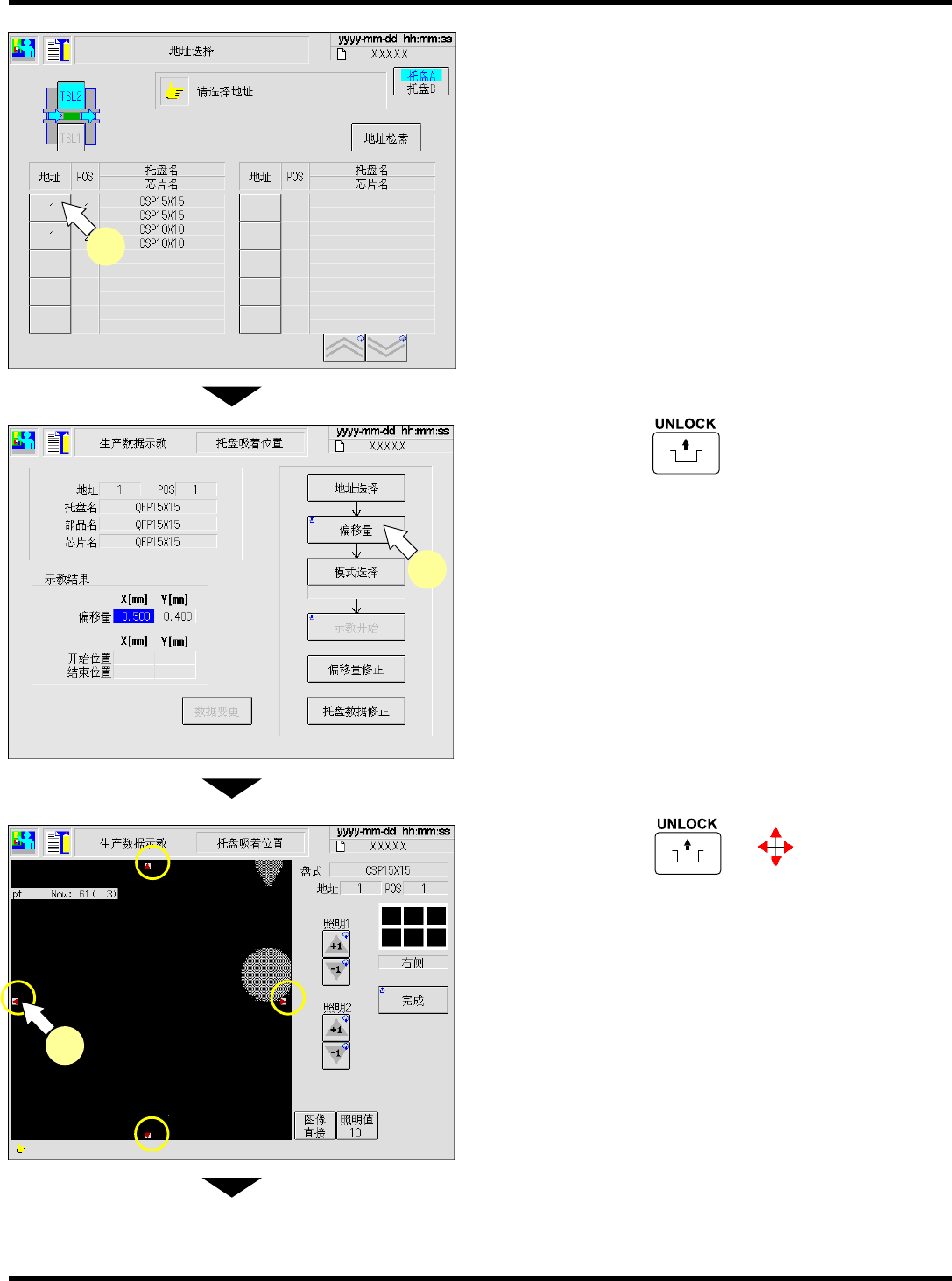

7.
选择要示教的托盘的地址
(POS
号码
)
。
8.
按操作面板的
+
[
偏移量
]
。
9.
按操作面板的
+
，将吸头移
动到托盘板的右侧的位置。
(
偏移量
X)
•
现在示教的位置以红线显示在画面上的托盘板
上。
下一页
EJM5B-Dm-0015
7
EJM5B-Dm-0066
8
EJM5B-C-OMC04-A02-00
EJM5B-Dm-0018
9
