CM101-D
操作手册
5.6
生产材料的设置及确认
Page 5-17
5.6
生产材料的设置及确认
为避免生产出不良基板，请按照如下的步骤确认数据和设置在供料器工作台的生产材料是否有误。
∗
关于供料器的安装方法
(
“3.
生产材料的设置
”)

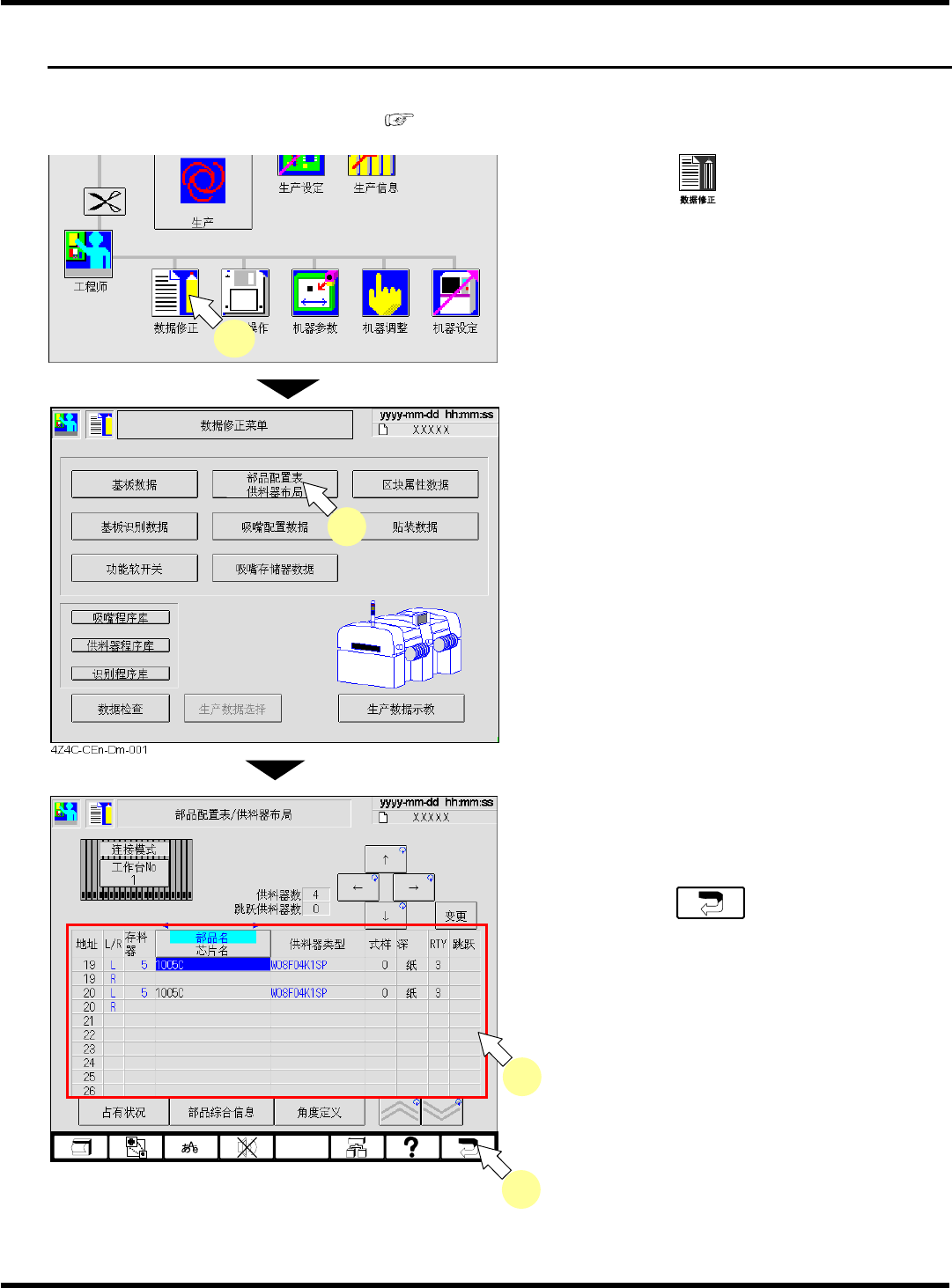

1.
按主菜单的
。
•
将显示数据修正菜单的画面。
2.
按
[
部品配置表
/
供料器布局
]
。
•
将显示
<
部品配置表
/
供料器布局
>
画面。
3.
确认存储的数据与实际所设置的供料器是
否吻合。
4.
确认后，按
。
•
返回至数据修正菜单的画面。
4Z4C-CEn-Main-001
1
2
4Z4C-CEn-DmFl-001
3
4
EJM5B-C-OMC05-A01-00
CM101-D
操作手册
5.7
基板搬送测试
Page 5-18
5.7
基板搬送测试
搬送导轨宽度、支撑销的调整一结束，即进行基板搬送测试，在基板搬送过程中请确认无卡住现象。
通知
实际操作中要进行整个生产线的搬送测试。在本节对前工序的搬送测试结束后，对前工
序的后传送带上有基板的情况下进行说明。
1.
将伺服开关置于
ON ( I )
。
2.
按主菜单的
。
•
将显示生产设定菜单的画面。
3.
按操作面板的
+
[
基板搬送
]
。
•
将显示
<
基板搬送
>
画面。
下一页
4Z4C-CEn-Main-001
2
EJM4A-Pc-Menu-0001
3
EJM5B-C-OMC05-A01-00
CM101-D
操作手册
5.7
基板搬送测试
Page 5-19
4.

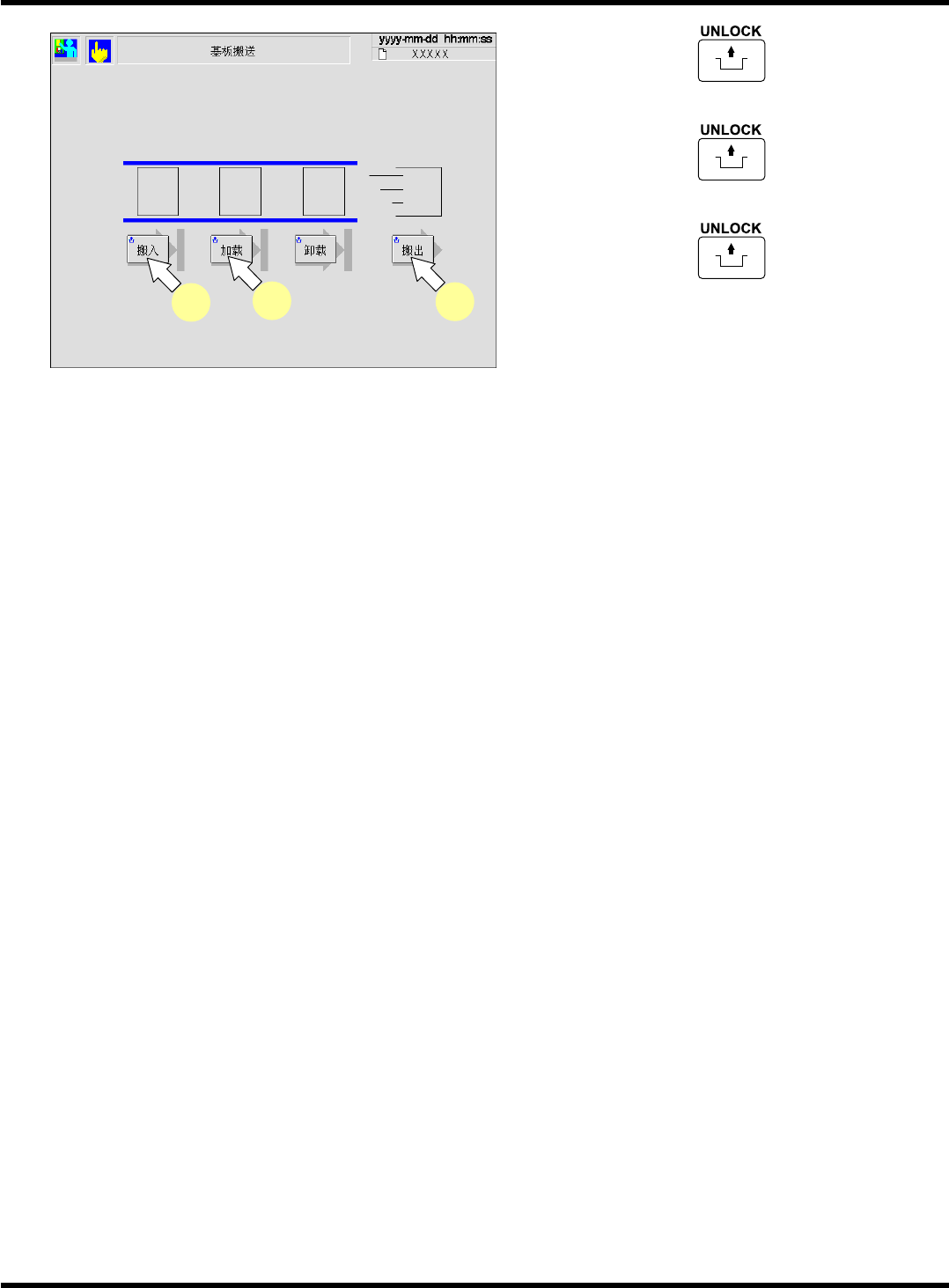

按操作面板的
+
[
搬入
]
。
5.
按操作面板的
+
[
加载
]
。
6.
按操作面板的
+
[
搬出
]
。
EJM5B-Ma-0012
4
5
6
EJM5B-C-OMC05-A01-00
