CM101-D 操作手册 3.3 在手放托盘供料器 ( 供料器类型 ) 上安装托盘 Pa ge 3- 12 4. 插入到锁杆 上起来的位置。 3.3.2 卸下方法 1. 边按下锁杆，边拉出托盘板。 EJM5B -070P EJM5B- C-OMC03-A01- 00 EJM5B -034P 1
CM101-D
操作手册
3.3
在手放托盘供料器
(
供料器类型
)
上安装托盘
Page 3-11
3.3
在手放托盘供料器
(
供料器类型
)
上安装托盘

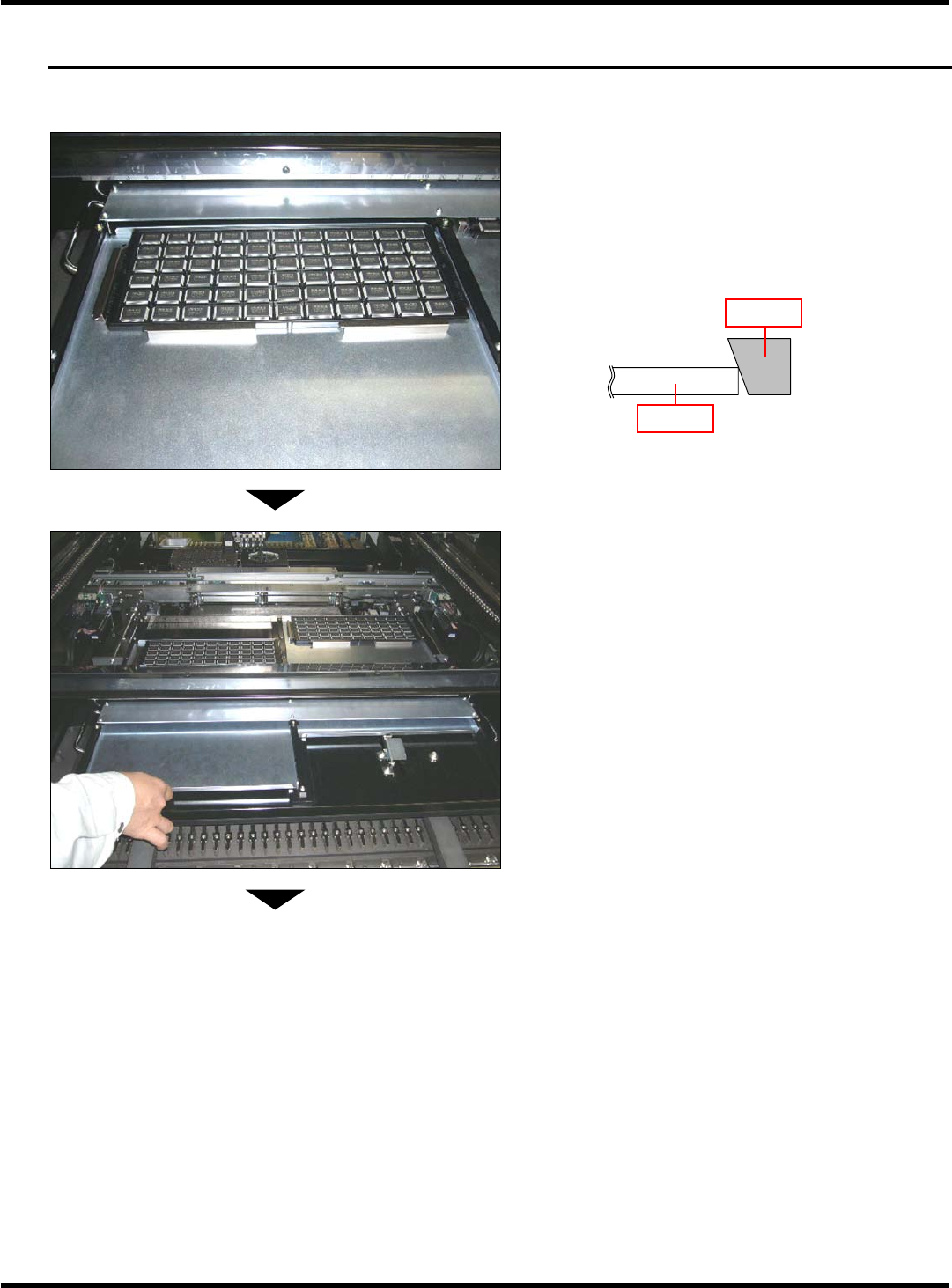

3.3.1
安装方法
1.
在托盘板上安装托盘。
2.
用磁铁固定托盘。
∗
请注意磁铁的方向。
3.
插入手放供料器。
∗
请注意避免托盘板内的部品摇动。
下一页
EJM5B-032P
EJM5B-033P
EJM5B-C-OMC03-A01-00
磁铁
托盘
CM101-D
操作手册
3.3
在手放托盘供料器
(
供料器类型
)
上安装托盘
Page 3-12

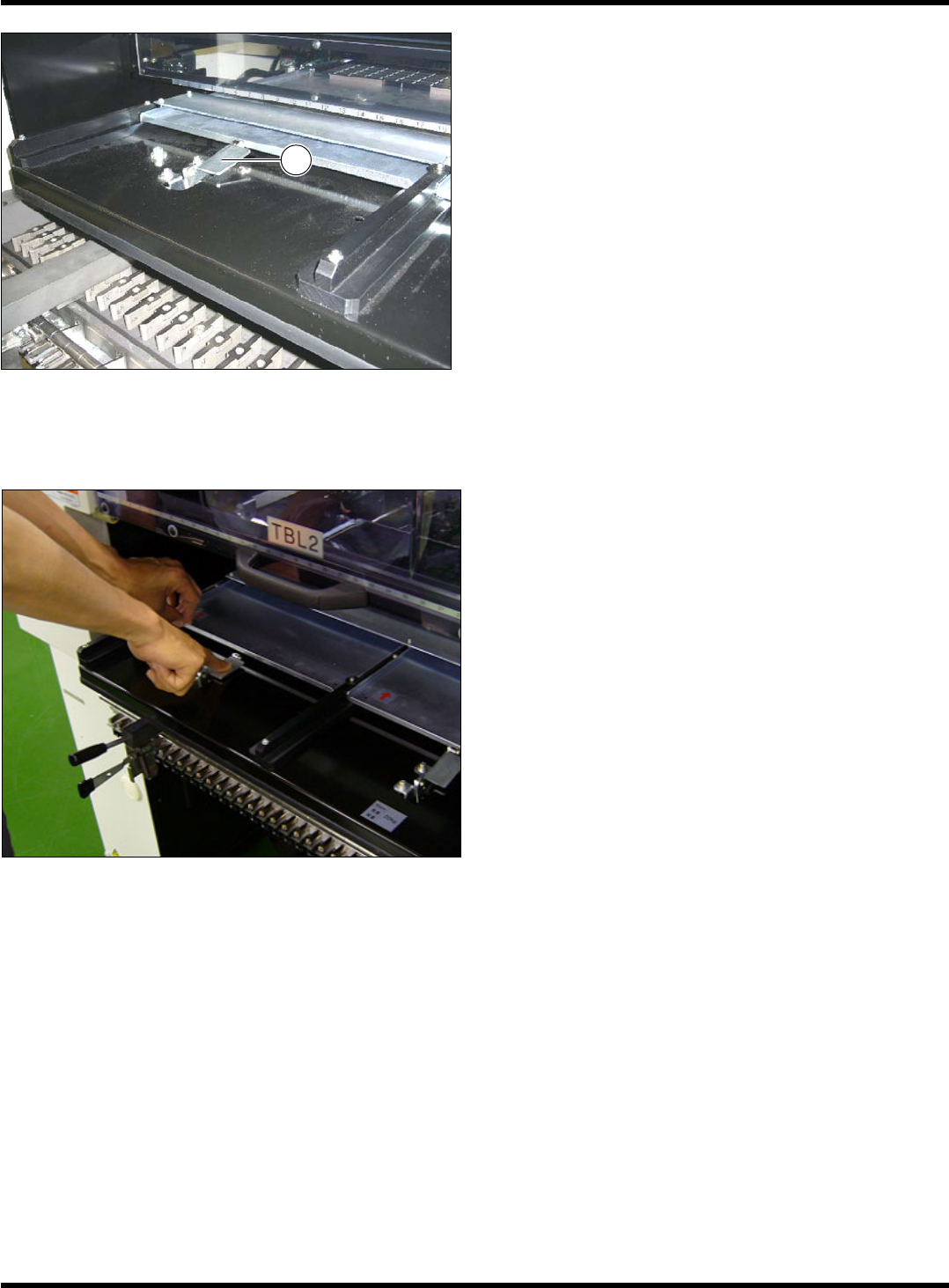

4.
插入到锁杆
上起来的位置。
3.3.2
卸下方法
1.
边按下锁杆，边拉出托盘板。
EJM5B-070P
EJM5B-C-OMC03-A01-00
EJM5B-034P
1
CM101-D
操作手册

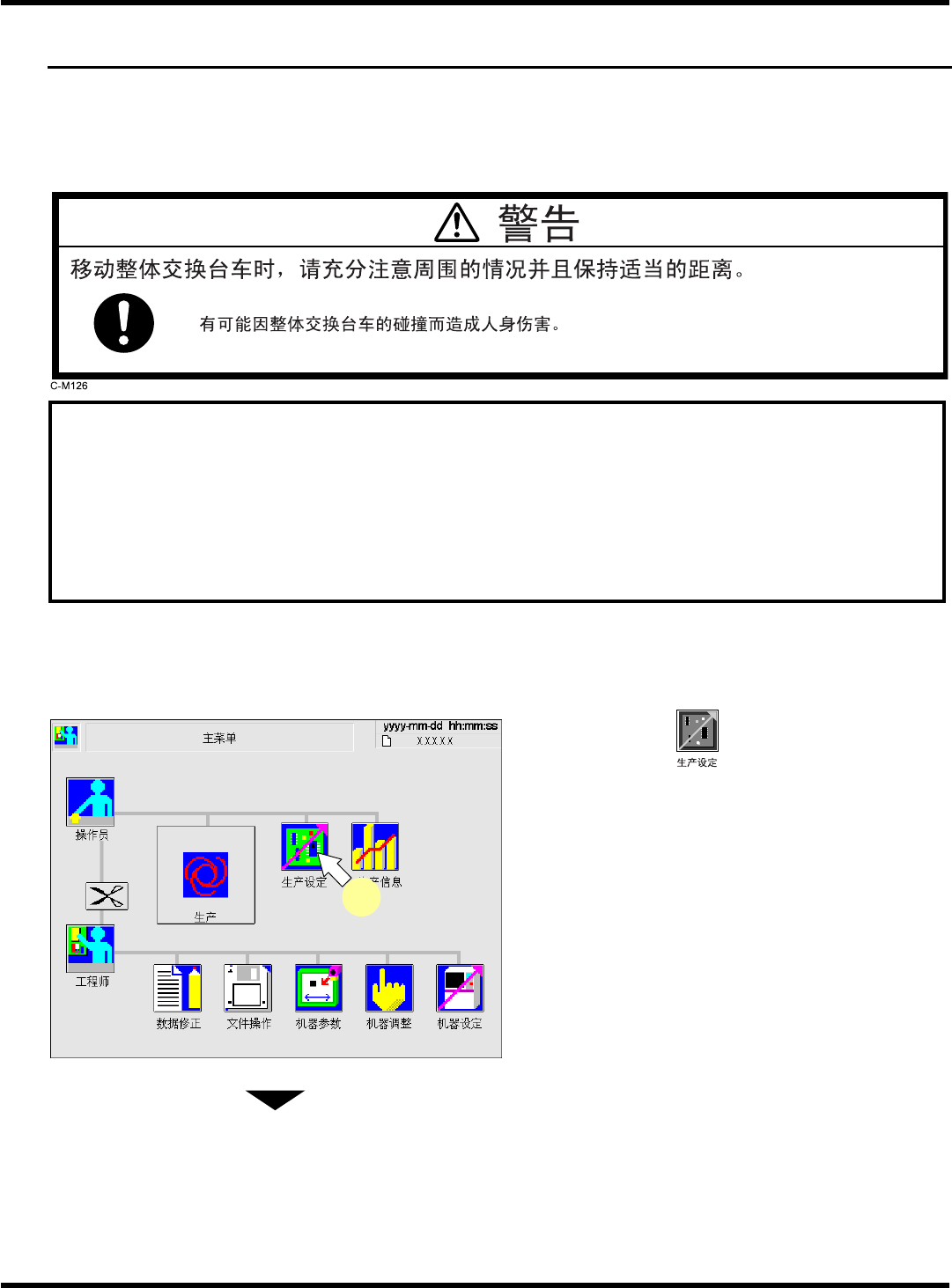

3.4
整体交换台车
(
选购件
)
的安装和拆卸
Page 3-13
3.4
整体交换台车
(
选购件
)
的安装和拆卸
事先对整体交换台车准备好离线准备
∗
1
，然后切换机种时交换整体交换台车。采取此方式，则可同
时交换多量供料器。
∗
1:
若要不使用本机对整体交换台车进行离线准备，需要整体交换台车准备装置
(
选购件
)
。
要求
•
该维护作业，应在电源开关以及伺服开关处于
ON ( I )
的状态下进行。在吸头的动
作范围内进行作业时，请务必打开安全盖。
(
当打开安全盖时，将会切断向
XY
电机的供电，以确保作业时的安全。
)
•
进行整体交换台车的安装、卸下以及搬送作业时，有可能因碰撞而导致整体交换台
车及供料器的破损，因此请边确认前后左右的位置边进行作业。
3.4.1
整体交换台车的拆卸顺序
1.
按主菜单的
。
•
生产设定菜单画面将被显示。
下一页
EJM5B-C-OMC03-A01-00
EJM6A-Main-0002
1
