CM101-D 操作手册 5.4 支撑销的安装 Page 5-9 8. 安装基板支撑块。 • 请用双手托住从前侧缓 慢插入。 9. 关闭安全盖。 10. 取出棉纱布。 11. 将伺服开关置于 ON ( I ) 。 12. 按操作面板的 + [ 支撑销更换完 成 ] 。 • 基板支撑块将下降。 13. 按功能键的 。 • 返回至生产设定菜单的 画面。 14. 按功能键的 。 • 返回至 < 主菜单 > 画面。 EJM5B -0…
CM101-D
操作手册
5.4
支撑销的安装
Page 5-8
5.

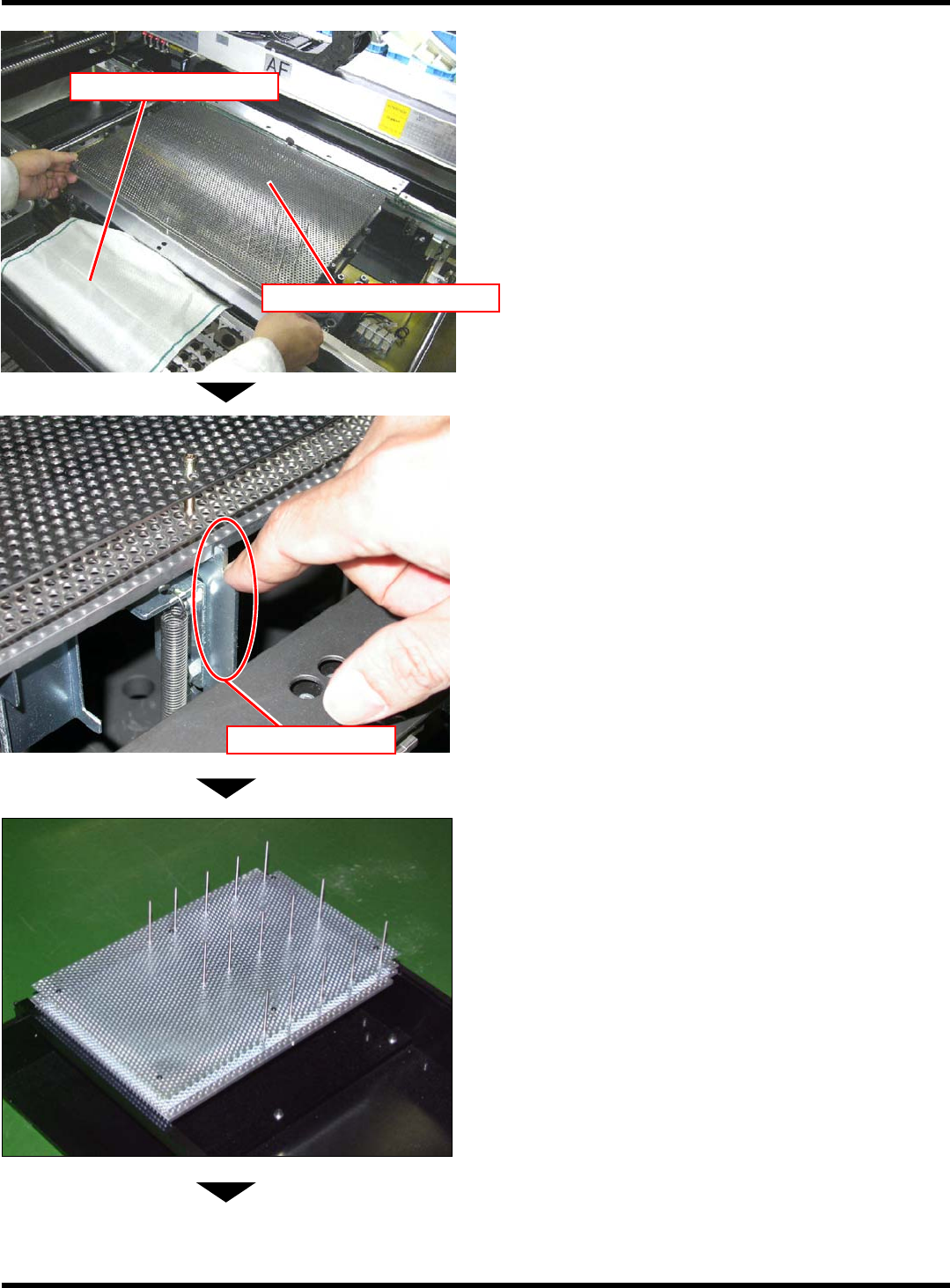

将棉纱布等覆盖在线性照相机上。
•
防止作业时异物进入照相机内。
6.
压下锁定杆后将基板支撑块往前侧拔出。
∗
请用双手慢慢地拔出。
∗
注意勿让线阵照相机
(LED
照明上
)
落上灰尘
或遭到碰撞。
7.
根据基板尺寸移动支撑销位置。
•
为均等地支撑整个基板，请尽量多安装支撑销。
∗
请注意不要碰到基板背面的元件。
∗
在新基板上以离线准备作业的方式来设置支撑
销时，请使用支撑销安装治具这一选购件。
下一页
444C-108P
EJM5B-028P
基板支撑块
棉纱布
(
线性照相机的上面
)
4X3C-411P
锁定杆
EJM5B-C-OMC05-A01-00
CM101-D
操作手册
5.4
支撑销的安装
Page 5-9
8.

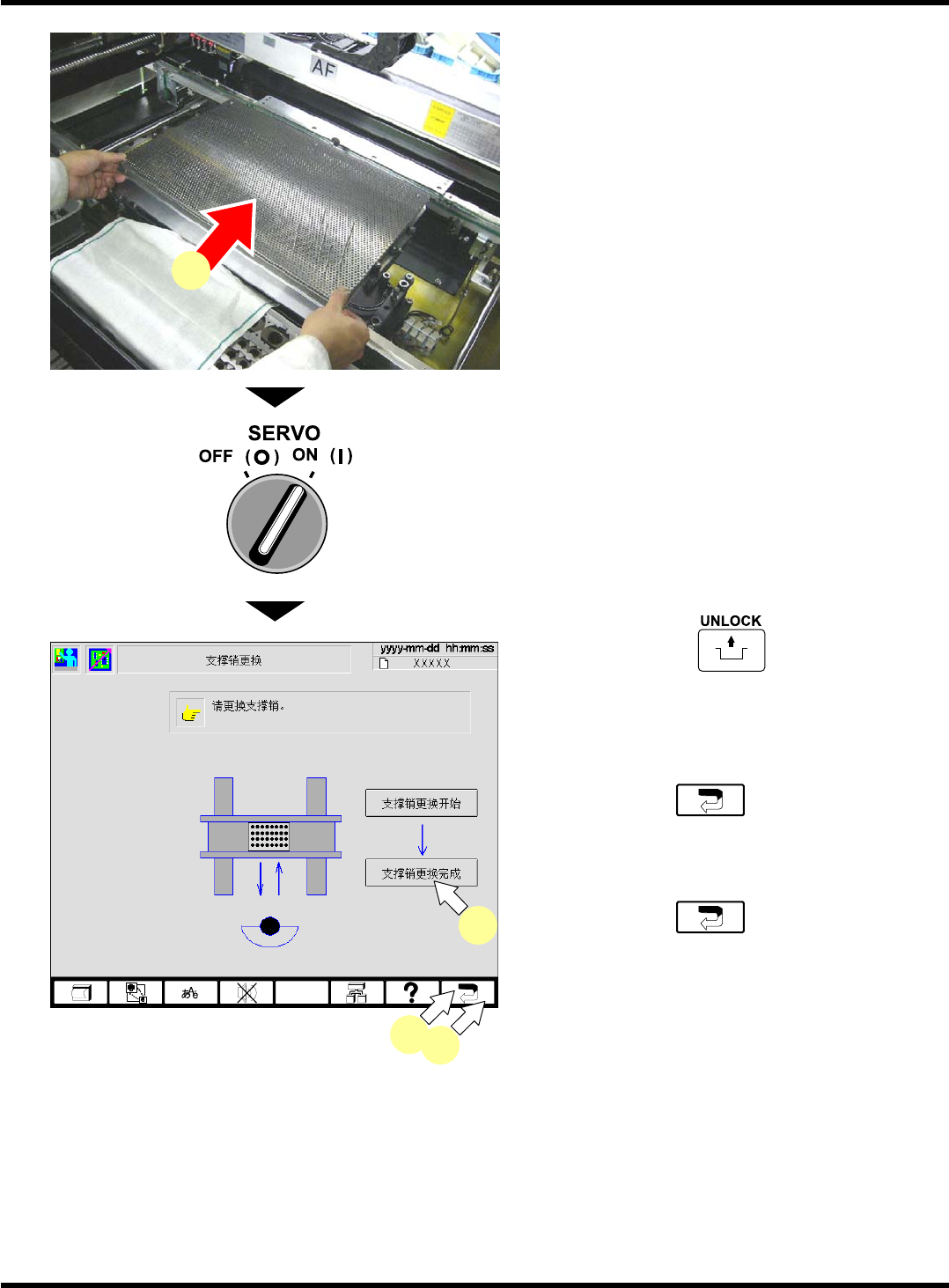

安装基板支撑块。
•
请用双手托住从前侧缓慢插入。
9.
关闭安全盖。
10.
取出棉纱布。
11.
将伺服开关置于
ON ( I )
。
12.
按操作面板的
+
[
支撑销更换完
成
]
。
•
基板支撑块将下降。
13.
按功能键的
。
•
返回至生产设定菜单的画面。
14.
按功能键的
。
•
返回至
<
主菜单
>
画面。
EJM5B-028P
8
EJM5B-Pc-0016
12
13
14
EJM5B-C-OMC05-A01-00
CM101-D
操作手册
5.5
吸嘴的交换
Page 5-10
5.5
吸嘴的交换
5.5.1
吸嘴配置的确认
首先，确认当前的吸嘴配置状态。其结果若有必要进行交换，则进行交换操作。
A)
确认吸头上安装的吸嘴
∗
虽然在此画面上以通用吸头
(LS8
吸嘴
)
为例进行说明，但是高速吸头
(12
吸嘴
)
以及多功能吸
头
(3
吸嘴
)
也是同样的步骤。
1.
按主菜单的
。
•
将显示数据修正菜单的画面。
2.
按
[
吸嘴配置数据
]
。
•
将显示
<
吸嘴配置数据
>
画面。
3.
确认所显示的数据与实际安装的吸嘴是否
吻合。
∗
吸嘴不是按照其配置数据安装时，请进行吸嘴
的交换。
4.
按功能键的
。
•
返回至数据修正菜单的画面。
5.
按功能键的
。
•
返回至
<
主菜单
>
画面。
4Z4C-CEn-Dm-001
2
EJM5B-Dm-0021
5
4
EJM5B-C-OMC05-A01-00
