CM101-D 操作手册 4.3 不良标记识别示教 Pa ge 4- 14 16. 按 [ 识别 ] 。 • 进行识别动作。 ∗ 请确认识别结果栏是否 变为 ‘OK 区块 ’ 。 17. 按 [ 完成 ] 。 • 自动保存数据，不良标 记示教结束。 18. 按操作面板的 + [ 识别测试 ] 。 • 确认识别动作是否正常 进行。 下一页 4Z4C-017E 16 EJM5B -Dm-0047 4Z4C-017E 17 EJM5B -Dm…
CM101-D
操作手册
4.3
不良标记识别示教
Page 4-13

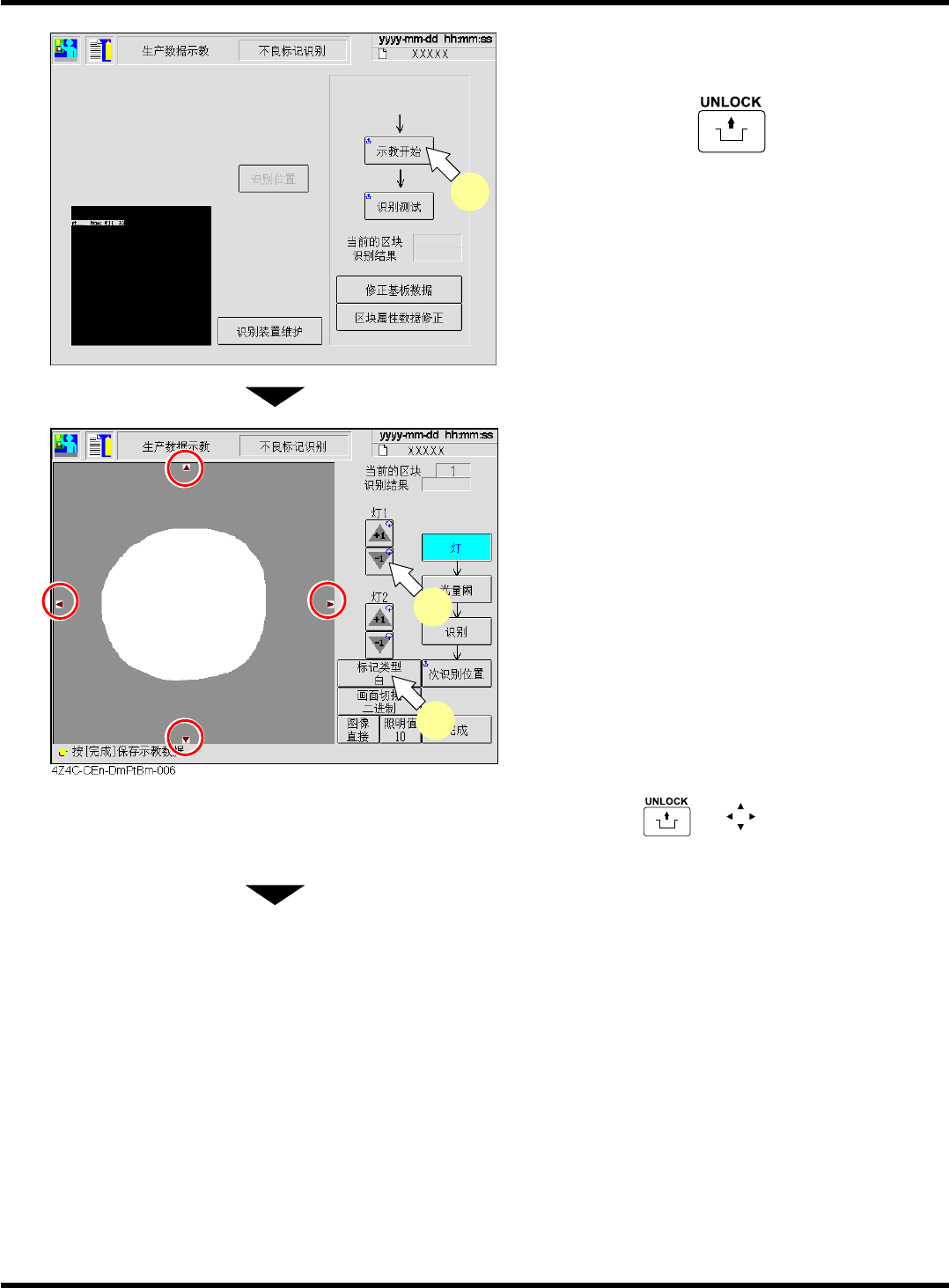

12.
将基板设置在基板搬入口。
13.
按操作面板的
+
[
示教开始
]
。
•
将基板搬入实装工作台且识别照相机移向不良
基板标记位置。
∗
使用基板识别时，基板识别结束后，移动至不
良基板标记的位置。
14.
选择标记类型。
•
不良标记为白色时选择白色、为黑色时选择黑
色。
15.
增减灯
1, 2
的值，调整到能够看到不良标
记的亮度。
•
灯值
1
(
标记周围部分
)
:
环状灯
(30 ~ 50
为标准值
)
•
灯值
2
(
标记中心部位
)
:
直管灯
∗
不良标记不在识别画面中央时，请同时按操作
面板的
与
(
画面
部分
)
将其移
动至中央。
下一页
EJM5B-Dm-0007
13
4Z4C-017E
15
14
EJM5B-C-OMC04-A01-00
CM101-D
操作手册
4.3
不良标记识别示教
Page 4-14
16.
按
[
识别
]
。
•
进行识别动作。
∗
请确认识别结果栏是否变为
‘OK
区块
’
。
17.
按
[
完成
]
。
•
自动保存数据，不良标记示教结束。
18.
按操作面板的
+
[
识别测试
]
。
•
确认识别动作是否正常进行。
下一页
4Z4C-017E
16
EJM5B-Dm-0047
4Z4C-017E
17
EJM5B-Dm-0007
18
EJM5B-C-OMC04-A01-00
CM101-D
操作手册
4.3
不良标记识别示教
Page 4-15
19.
按功能键的
。
20.
按操作面板的
+
[
是
]
。
•
排出基板，示教结束。
<
启示
>
调整灯值后，如果不良标记的检测还不稳定，请在阈值设定画面上按照有不良标记及没有不良标记
的情况分别测量识别图像的
LEVEL
，然后将各个值的中间值作为阈值登录。
EJM5B-Dm-0007
19
EJM5B-Dm-0008
20
