CM101-D 操作手册 4.5 通过 3D 传感器 ( 选购件 ) 进行的芯片识别示教 Pa ge 4- 47 4.5.7 识别错误画面 从生产信息画面上也可 确认识别错误图像。 1. 按主菜单的 。 2. 按 [ 错误画面 ] 。 3. 按 [2D/3D] 或者上下按钮。 • 通过按下 [2D/3D] 按钮，切换 2D 照相机的错误 图像和 3D 传感器的错误图 像。 另外，通过按下上下按 钮，切换显示的错误图 像。 EJM5B- …
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-46

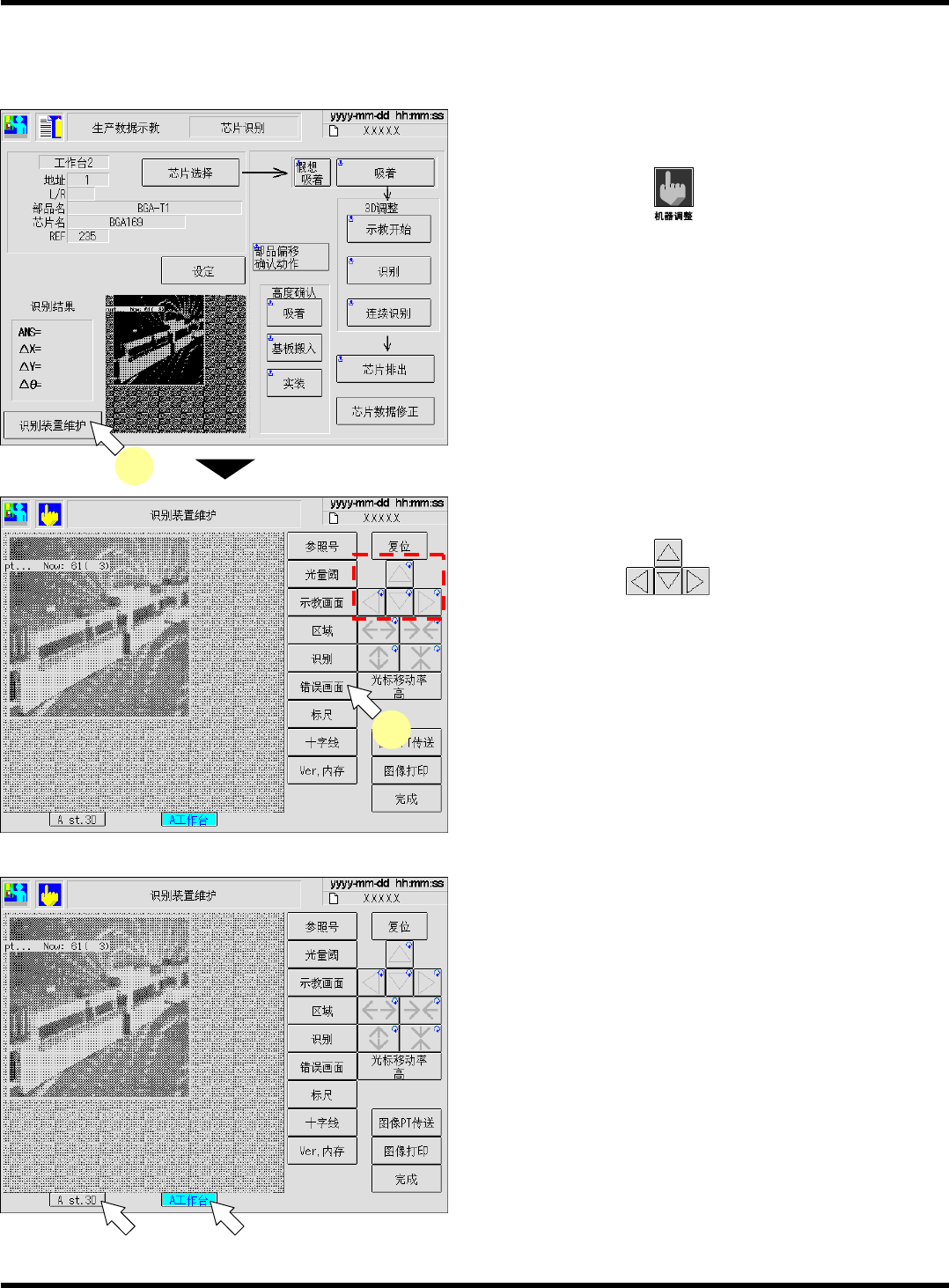

4.5.6
识别装置维护
在
<
识别装置维护
>
画面上可确认错误图像。
1.
按
[
识别装置维护
]
。
(
按下主菜单的
→
[
识别装置维护
]
按钮也
可以进入此画面。
)
2.
按
[
错误画面
]
。
•
通过画面的
按钮，可阅览包括自动
运转中发生的错误图像在内的过去图像。
•
与
2D
画面比较，可使用的按钮有限制。灰色按
钮不能使用。
∗
3D
传感器
⇔
2D
照相机的切换，按照以下步
骤进行。
确认
2D
照相机的错误画面时，请按
[A
工作台
]
。
确认
3D
传感器的错误画面时，请按
[A st. 3D]
。
未装有
3D
传感器时，不显示相应工作台的
[A st.
3D]
。
EJM5B-C-OMC04-A02-00
EJM5B-Dm-0056
1
EJM5B-Ma-0019
2
EJM5B-Ma-0019
3D 传感器
2D 照相机
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-47

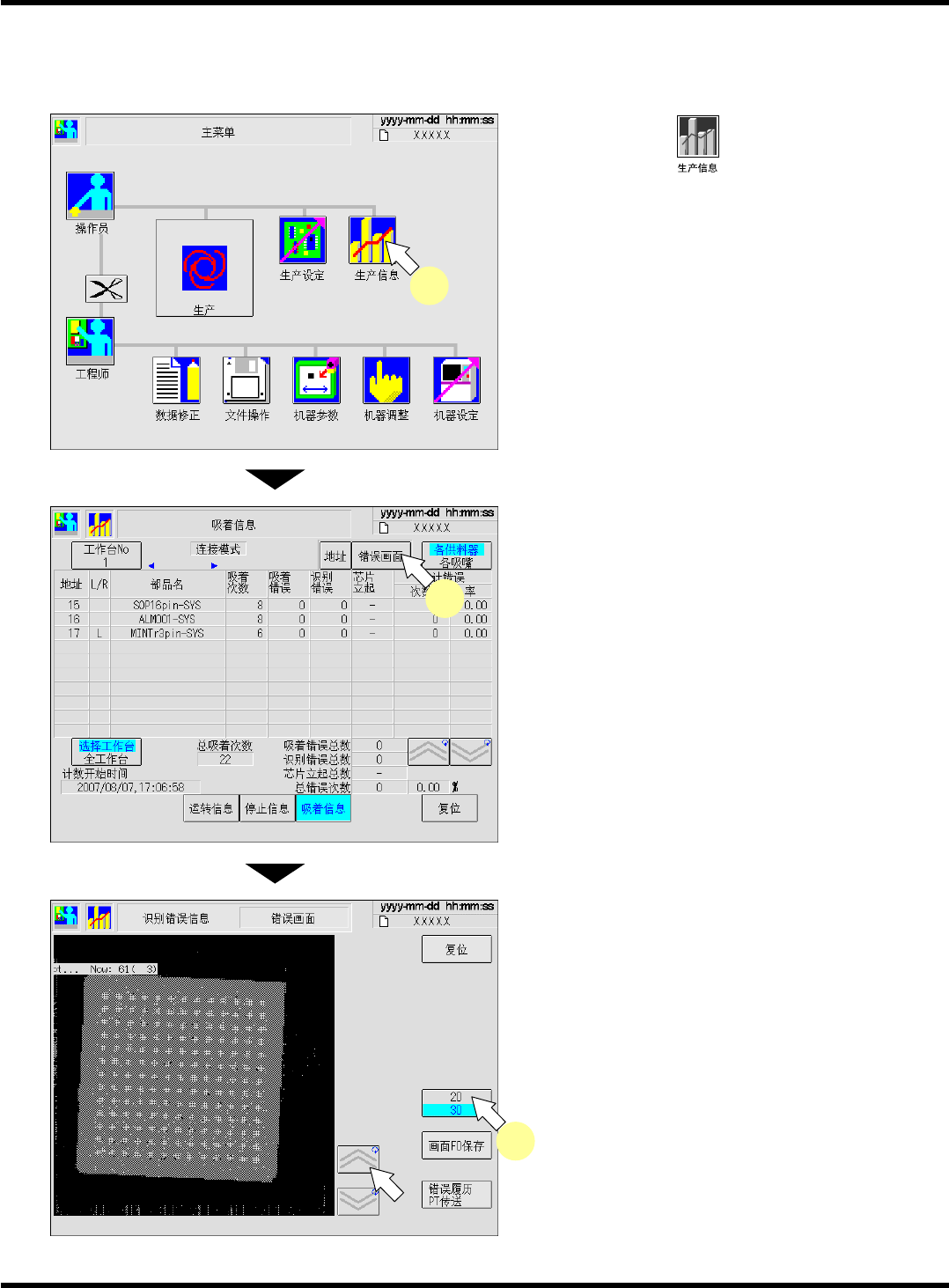

4.5.7
识别错误画面
从生产信息画面上也可确认识别错误图像。
1.
按主菜单的
。
2.
按
[
错误画面
]
。
3.
按
[2D/3D]
或者上下按钮。
•
通过按下
[2D/3D]
按钮，切换
2D
照相机的错误
图像和
3D
传感器的错误图像。
另外，通过按下上下按钮，切换显示的错误图
像。
EJM5B-C-OMC04-A02-00
EJM6A-Main-0002
1
EJM5B-Pi-0010
2
EJM5B-Pi-0011
3
CM101-D
操作手册
4.6
实装坐标示教
Page 4-48
4.6
实装坐标示教
4.6.1
实装坐标示教
生产基板的同一图形上连续发生实装位置偏移时，可通过实装坐标示教进行修正。
实装坐标示教有
4
种示教模式，请根据实装位置偏移的状态区别使用。
1.
贴装
仅在特定序列号发生实装位置偏移时使用。
变更示教完毕的序列号的贴装数据坐标。
2.
贴装
/
区块
在各区块的同一位置发生实装位置偏移时使用。
变更示教后的芯片和相同区块
No.
的全部贴装数据的坐标和相应区块数据。
3.
图形
在用正常的数据进行基板识别但仍会发生全体的实装位置偏移时使用。变更原点偏移量及基板识别
坐标，使已示教的芯片的变更坐标量反映到所有芯片上。
4.
区块
在区块内的整体实装点同样发生实装位置偏移的问题时使用。变更示教后的区块内的所有数据。
要求
在进行这些示教前，请确认
CAD
数据与正使用的数据是否一致。由于这些示教与变更
CAD
数据的操作是相同的，所以请正确进行示教后的数据的管理。
未实装基板
示教芯片中心坐标。
计算所计测的所有坐标的平均值，
把它作为芯片中心的坐标。
计测位置可选择中心或以中心为对称的
2
点
(
边或角
1
和
3
、边或角
2
和
4)
，
4
点
(
边或角
1, 2, 3,
4)
。
在未实装基板上执行
[
角
1] ~ [
角
4]
时，如下图
1, 2, 3
所示，请选择对称位置的计测点示教移动量。
图
1 4
点计测
图
2 2
点计测
图
3 2
点计测
角
2
角
2
角
1
角
3
角
1
角
3
角
4
角
4
443C-229E
443C-230E
443C-231E
(
角
1, 3
不进行示教
)
(
角
2, 4
不进行示教
)
∗
请以芯片中心为对称位置进行对称两点的示教。
