CM101-D 操作手册 4.6 实装坐标示教 Pa ge 4- 51 9. 通过序列号指定进行数据选择时， 按 [ 指定 序列 ] 。 10. 将光标对准要进行实装位置示教的对象数 据，按 + [ 数据选择 ] 。 • 照相机会移至指定的序 列号坐标。 11. 按 [ 计测位置选择 ] 。 下一页 EJM4A -Dm-0026 9 10 EJM4A -Dm-0027 11 EJM5B- C-OMC04-A02- 00
CM101-D
操作手册
4.6
实装坐标示教
Page 4-50
4.
按操作面板的
→
。
•
原点复归已完成，不必进行此操作。
5.
选择未实装的基板。
6.
切换为必要的示教模式。
∗
每按键一下，显示就如下图切换一次。
7.
设置对象基板。
(
基板在工作台上时不需要。
)
8.
按操作面板的
+
[
示教开始
]
。
•
基板搬入工作台并且照相机移至最初实装的位
置。
下一页
EJM5B-Dm-0067
6
5
EJM5B-Dm-0067
8
ACA0061A
4 4
EJM5B-C-OMC04-A02-00
数据
贴装
数据
贴装/区块
数据
区块
数据
图形
CM101-D
操作手册
4.6
实装坐标示教
Page 4-51

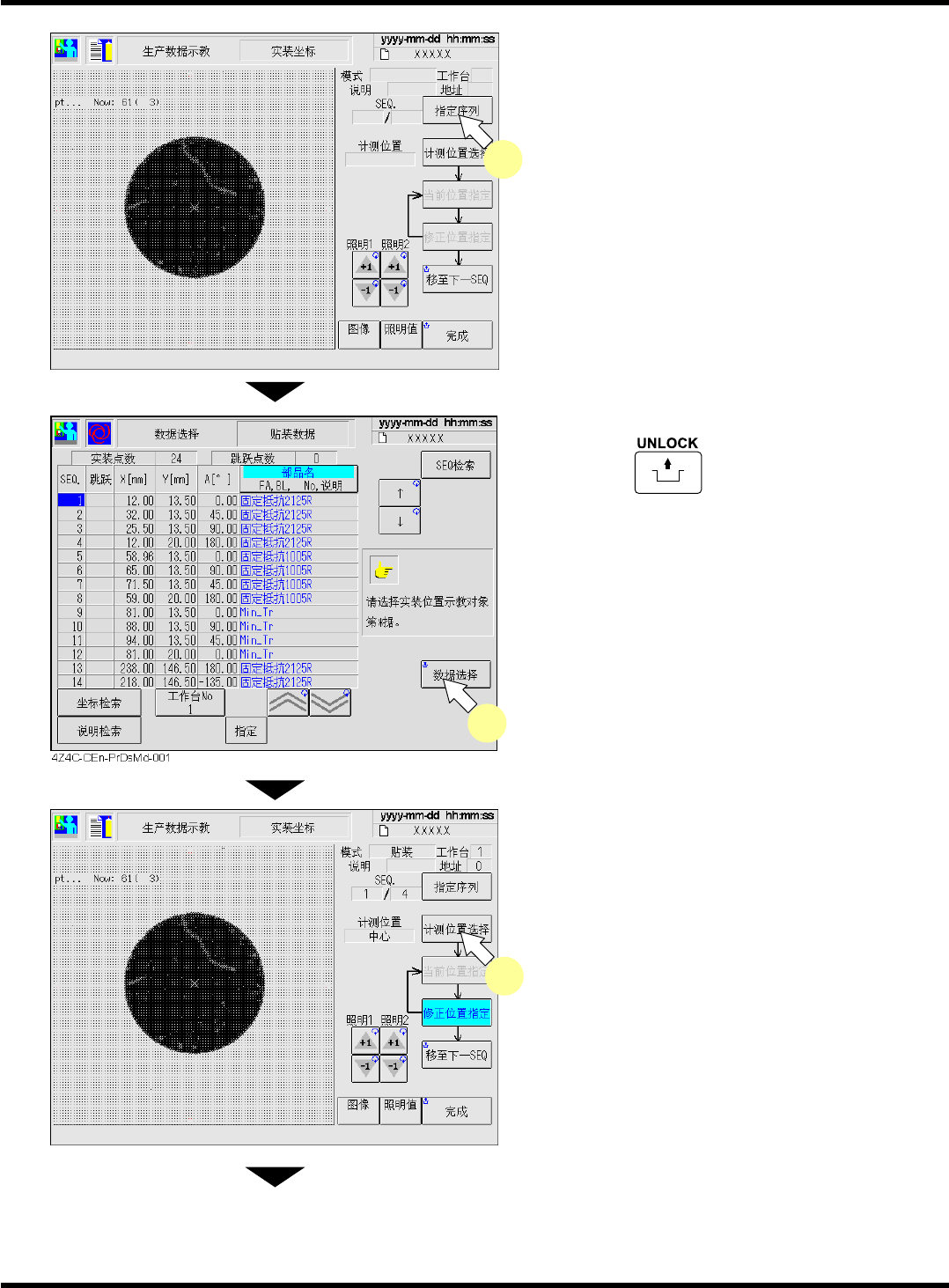

9.
通过序列号指定进行数据选择时，按
[
指定
序列
]
。
10.
将光标对准要进行实装位置示教的对象数
据，按
+
[
数据选择
]
。
•
照相机会移至指定的序列号坐标。
11.
按
[
计测位置选择
]
。
下一页
EJM4A-Dm-0026
9
10
EJM4A-Dm-0027
11
EJM5B-C-OMC04-A02-00
CM101-D
操作手册
4.6
实装坐标示教
Page 4-52

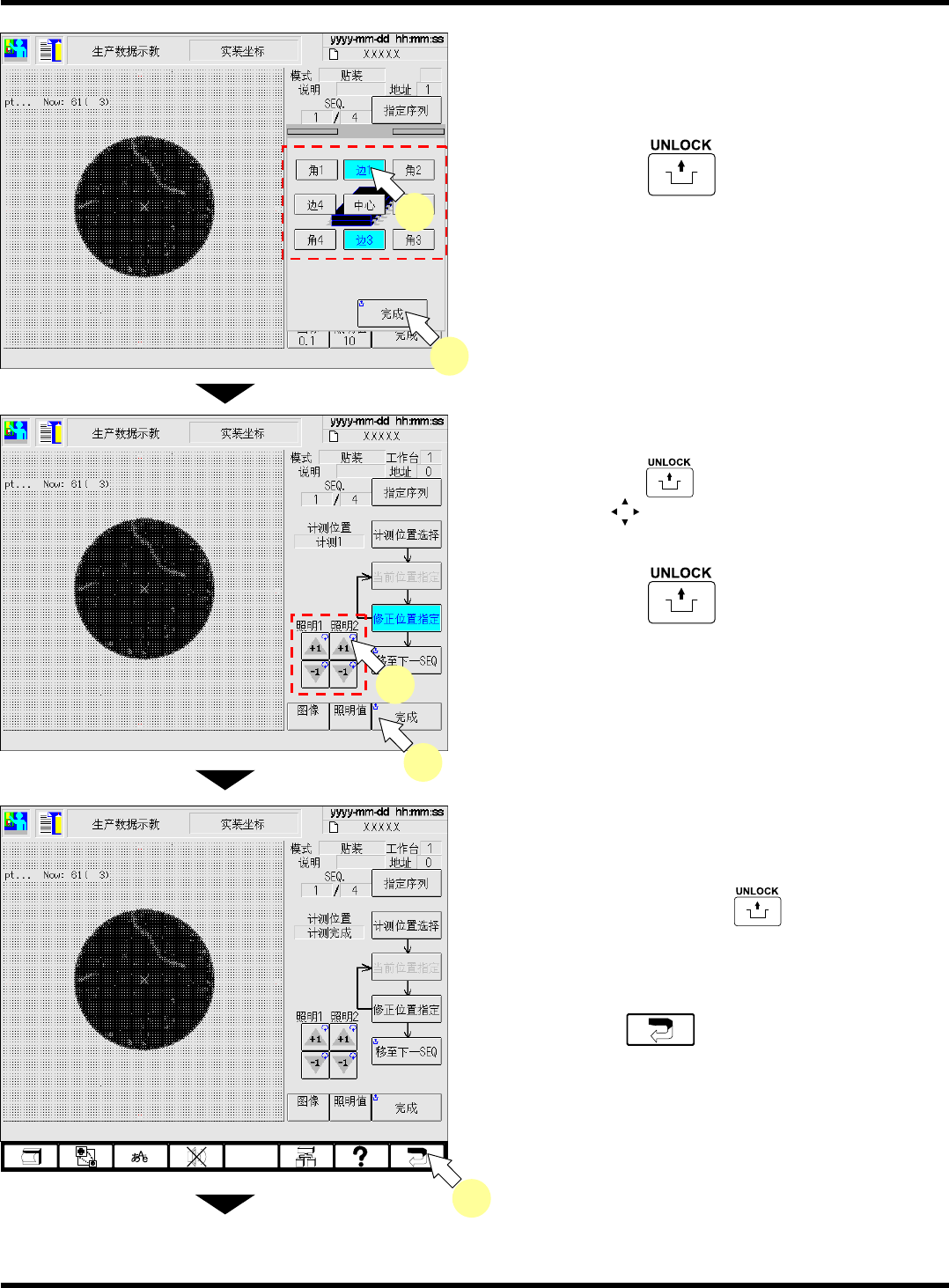

12.
选择计测位置。
∗
此处为选择了边
1, 3
的情况。
13.
按操作面板的
+
[
完成
]
。
•
照相机移动到所选的最初计测位置。
(
到中心或按边
1
、边
2
、边
3
、边
4
或角
1
、
角
2
、角
3
、角
4
的顺序移动
)
14.
调整照明值，使画面清晰可见。
∗
按操作面板的
的同时按下识别画面的
红色三角
，使芯片的中心移至画面的中心。
15.
按操作面板的
+
[
完成
]
。
∗
照相机移向下一计测位置。
请同样进行步骤
14. ~ 15.
。
•
所有计测点的示教一结束，就会根据所示教的
坐标计算出中心位置并保存数据、显示
“
计测完
成
”
。
•
实装坐标变更后，同时按
和
[
移至下一
SEQ]
、则对其它
SEQ.
的坐标也可进行实装坐
标示教。
16.
按功能键的
。
下一页
EJM5B-Dm-0064
13
12
EJM4A-Dm-0029
15
14
EJM4A-Dm-0030
16
EJM5B-C-OMC04-A02-00
