CM101-D
操作手册
4.3
不良标记识别示教
Page 4-10
4.3.3
示教步骤
在工序途中，生产基板中的一部分区块发生不良时，通过标出的不良区块的标记，实装时不对该区
块进行实装。
要求
使用基板识别时，请先进行基板识别的示教。
1.
使显示
<
主菜单
>
画面，由
PT
送出变更生
产基板的基板数据。
2.
按主菜单的
。
•
将显示数据修正菜单的画面。
3.
按
[
生产数据示教
]
。
•
将显示
<
生产数据示教
>
画面。
下一页
4Z4C-CEn-Main-001
2
3
EJM5B-C-OMC04-A01-00
CM101-D
操作手册
4.3
不良标记识别示教
Page 4-11

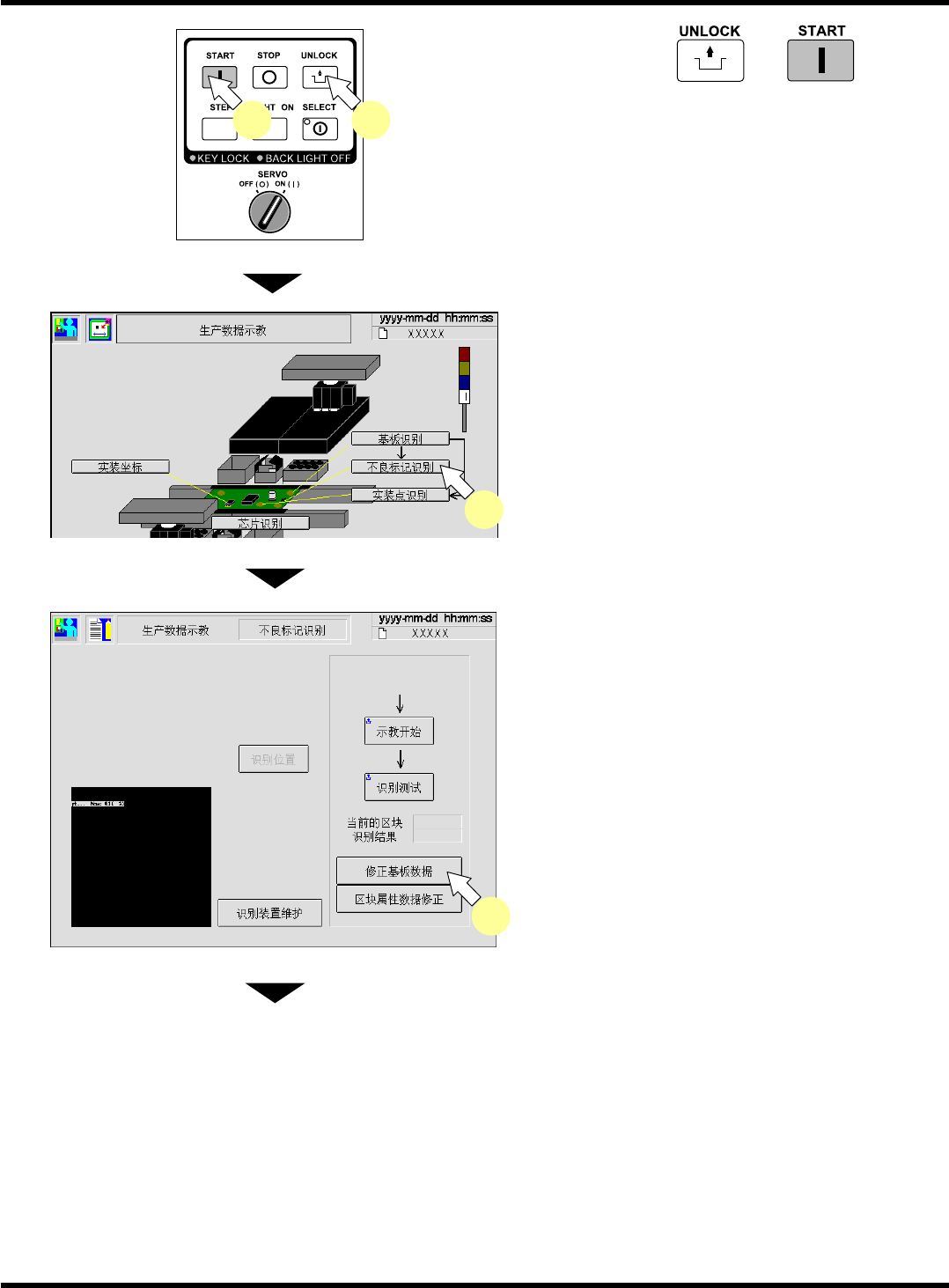

4.
按操作面的
→
。
•
原点复归已完成，不必进行此操作。
5.
按
[
不良标记识别
]
。
•
将显示
<
不良标记识别
>
画面。
6.
按
[
修正基板数据
]
。
•
将显示基板数据的画面。
下一页
EJM5B-Dm-0006
6
4Z4C-CEn-DmPt-001
5
ACA0061A
4 4
EJM5B-C-OMC04-A01-00
CM101-D
操作手册
4.3
不良标记识别示教
Page 4-12

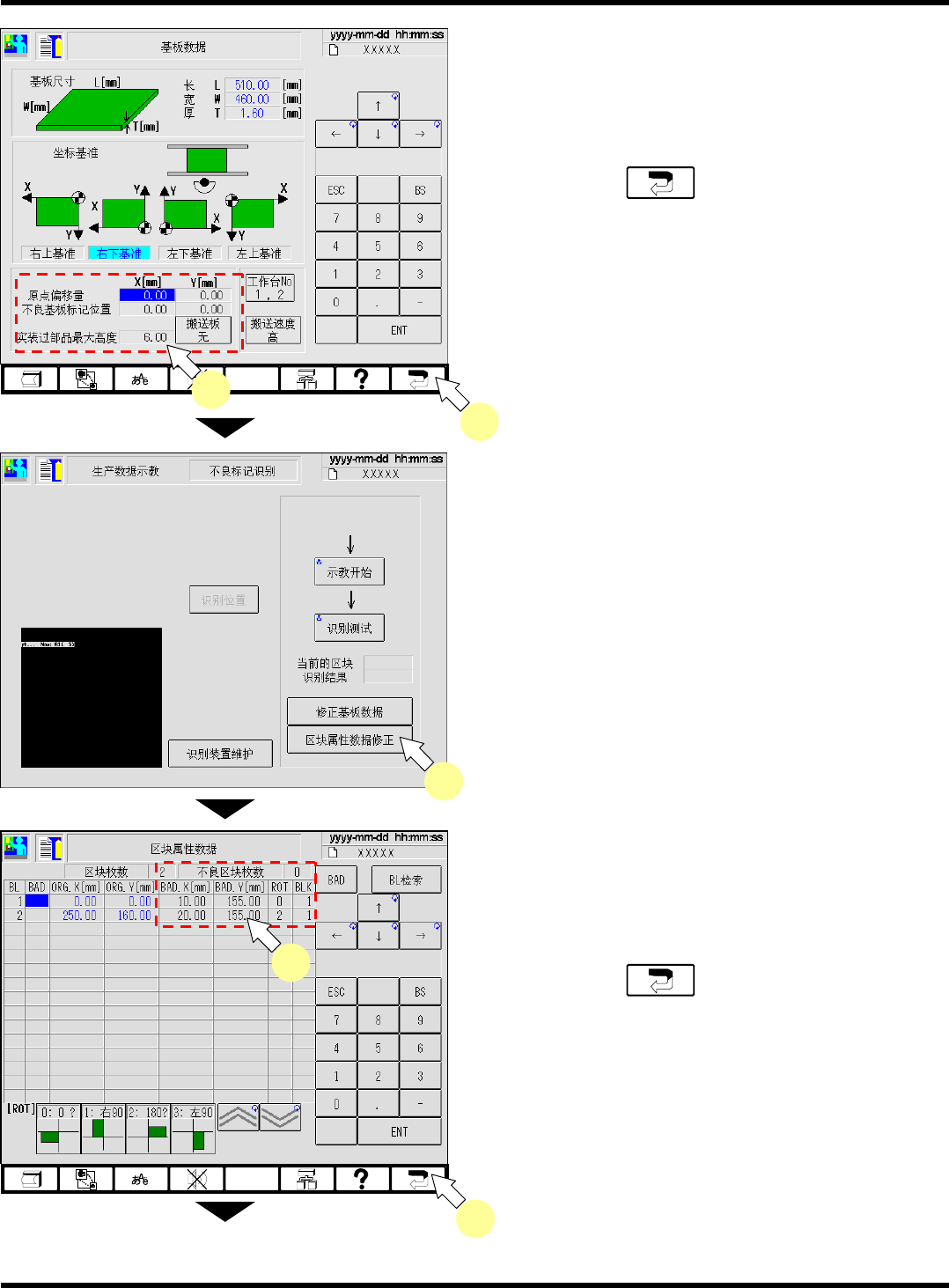

7.
确认不良基板标记位置的坐标值是否设定
适当。
∗
若不适当，请修正。
8.
按功能键的
。
•
返回至
<
不良标记识别
>
画面。
9.
按
[
区块属性数据修正
]
。
•
将显示
<
区块属性数据
>
画面。
10.
确认不良区块枚数的坐标值是否设定适
当。
∗
若不适当，请修正。
11.
按功能键的
。
•
返回至
<
不良标记识别
>
画面。
下一页
EJM4A-Dm-0004
7
8
EJM5B-Dm-0007
9
4Z4C-CEn-DmBa-002
11
10
