CM101-D
操作手册
1.2
彩色接触面板
Page 1-5
树状跳跃
从当前的画面不需返回主菜单，直接显示其他画面时使用。
1.
按功能键的
。
∗
无论处于任何画面，只要按下
就会显
示菜单树画面
(
如左所示
)
。
帮助
不了解操作方法或各功能内容时使用。
1.
按功能键的
。
•
显示
<
帮助
>
画面。
•
每按一下功能键的
，画面的位置就会左
右切换一次。
•
若按
[ESC]
就停止帮助。
•
通过帮助画面的滚动键
，可确认内容。
4Z4C-CEn-Main-001
1
EJM5B-C-OMC01-A01-00
4Z4C-CEn-DmAd-001
1
1
CM101-D
操作手册
1.2
彩色接触面板
Page 1-6
1.2.3
开关的种类与操作方法
轻按画面上显示的开关，即可进行大部分的运转操作。
1.
选择开关
A)
项目的选择
1.
用手指按下要选择的项目。
•
显示所选项目的画面。
•
主菜单的图标也为选择开关。
2.
输入开关
A)
数值的输入
1.
指定数据输入项目。
(
有多个输入项目时
)
•
所指定的项目变为闪烁或反转显示。
2.
用数字键输入数值。
•
按错时，请按
[BS]
进行修改。
•
所输入的数值在数值显示窗口显示。
3.
按
[ENT]
。
•
指定的项目变为所输入的数值。
1
EJM5B-C-OMC01-A01-00
1
2
3
CM101-D
操作手册
1.2
彩色接触面板
Page 1-7

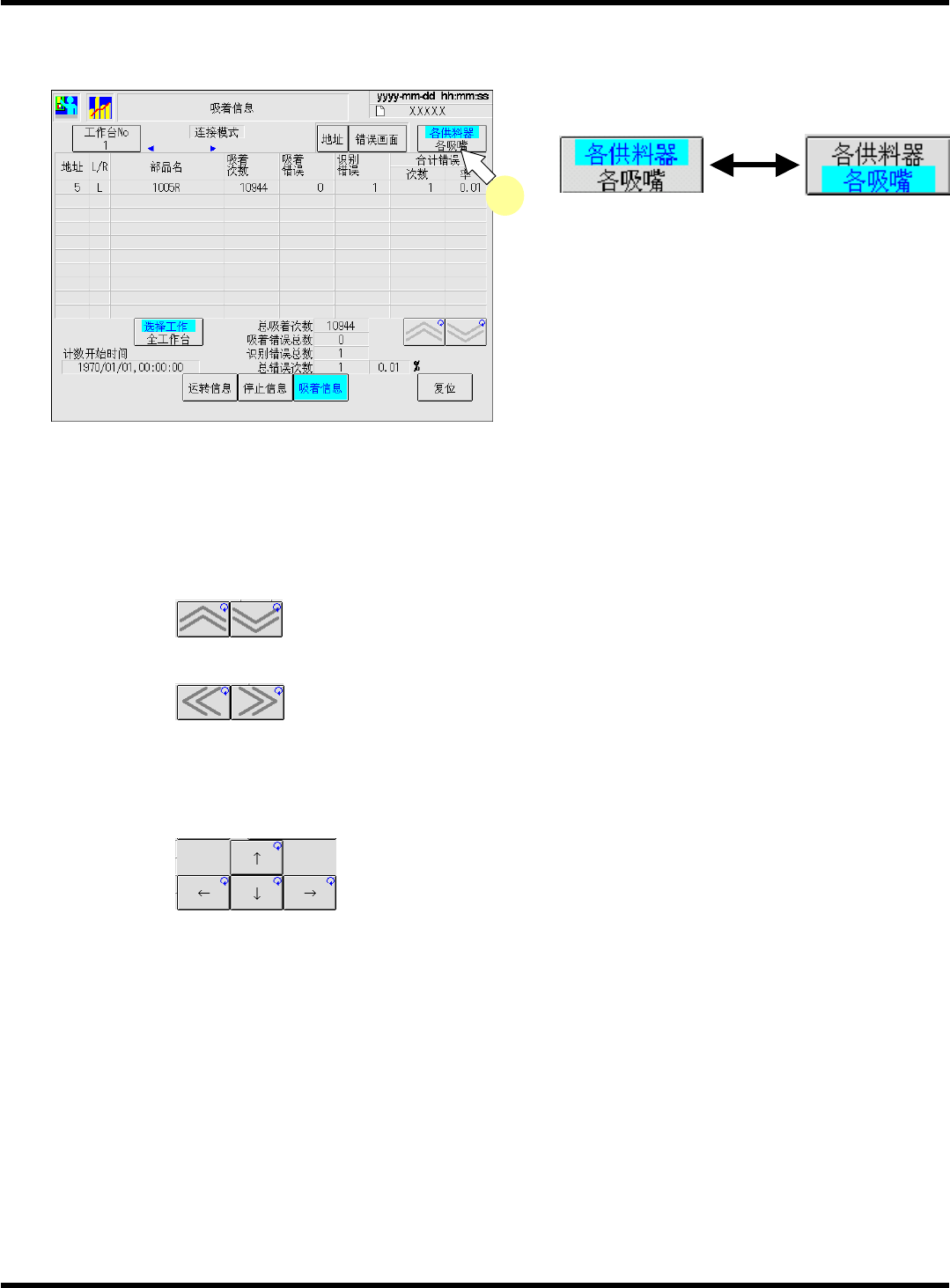

3.
显示切换开关
A)
显示模式的切换
1.
按
[
各供料器
/
各吸嘴
]
。
•
每按一次，反转显示进行上下移动，模式将被
切换。
•
反转显示的是所选择的显示模式。
4.
箭头开关
换页开关
画面上所显示的页面会翻页。
(
纵向
)
(
横向
)
移动开关
光标移至箭头方向。
(
也有与下面不同的配置
)
