CM101-D 操作手册 4.3 不良标记识别示教 Pa ge 4- 15 19. 按功能键的 。 20. 按操作面板的 + [ 是 ] 。 • 排出基板，示教结束。 < 启示 > 调整灯值后， 如果不良标记的检测还不稳定 ， 请在阈值设定画面 上按照有不良标记及没有不 良标记 的情况分别测量识别图 像的 LEVEL ，然后将各个值的 中间值作为阈值登录。 EJM5B -Dm-0007 19 EJM5B -Dm-0008 2…
CM101-D
操作手册
4.3
不良标记识别示教
Page 4-14

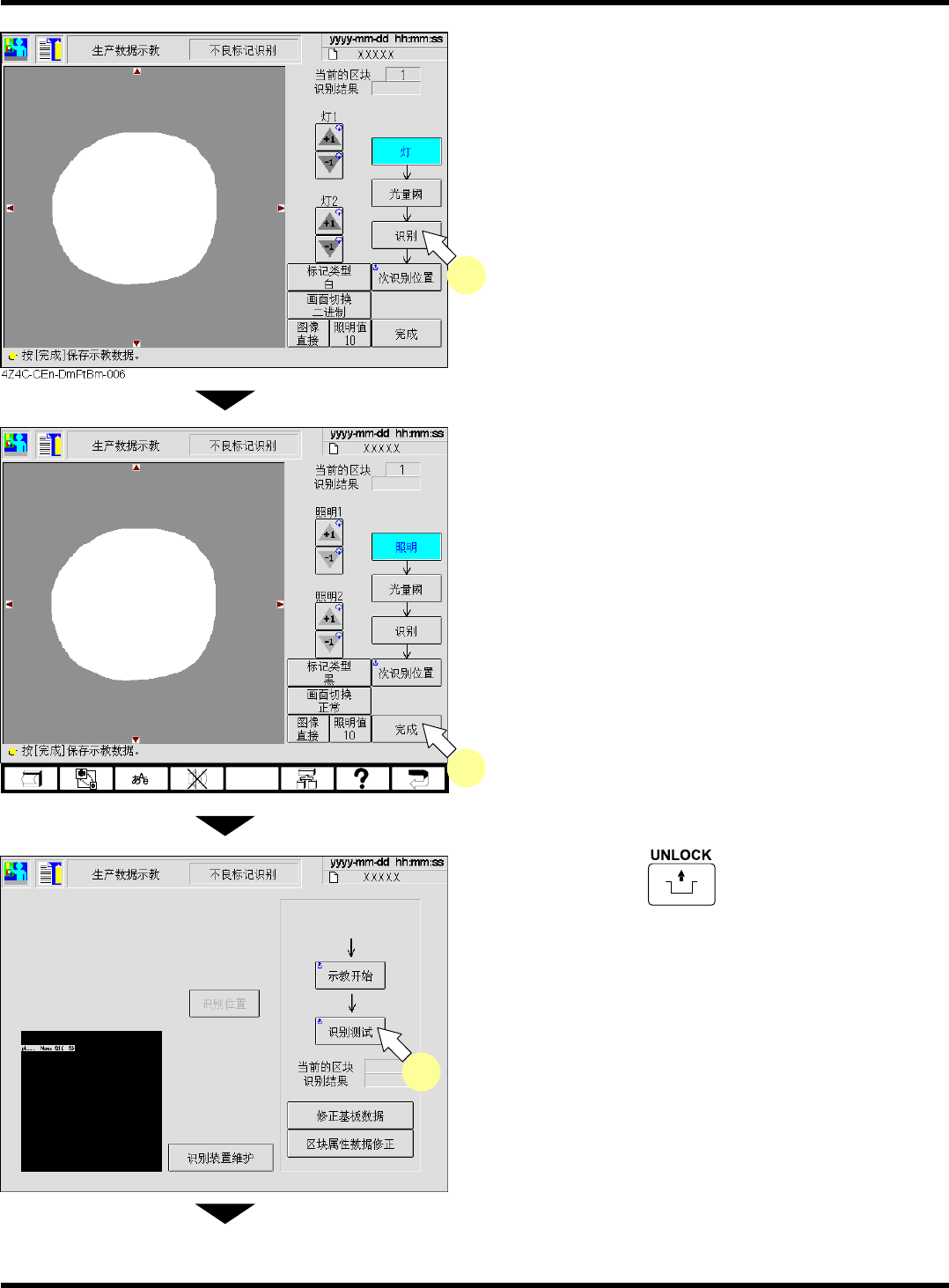

16.
按
[
识别
]
。
•
进行识别动作。
∗
请确认识别结果栏是否变为
‘OK
区块
’
。
17.
按
[
完成
]
。
•
自动保存数据，不良标记示教结束。
18.
按操作面板的
+
[
识别测试
]
。
•
确认识别动作是否正常进行。
下一页
4Z4C-017E
16
EJM5B-Dm-0047
4Z4C-017E
17
EJM5B-Dm-0007
18
EJM5B-C-OMC04-A01-00
CM101-D
操作手册
4.3
不良标记识别示教
Page 4-15

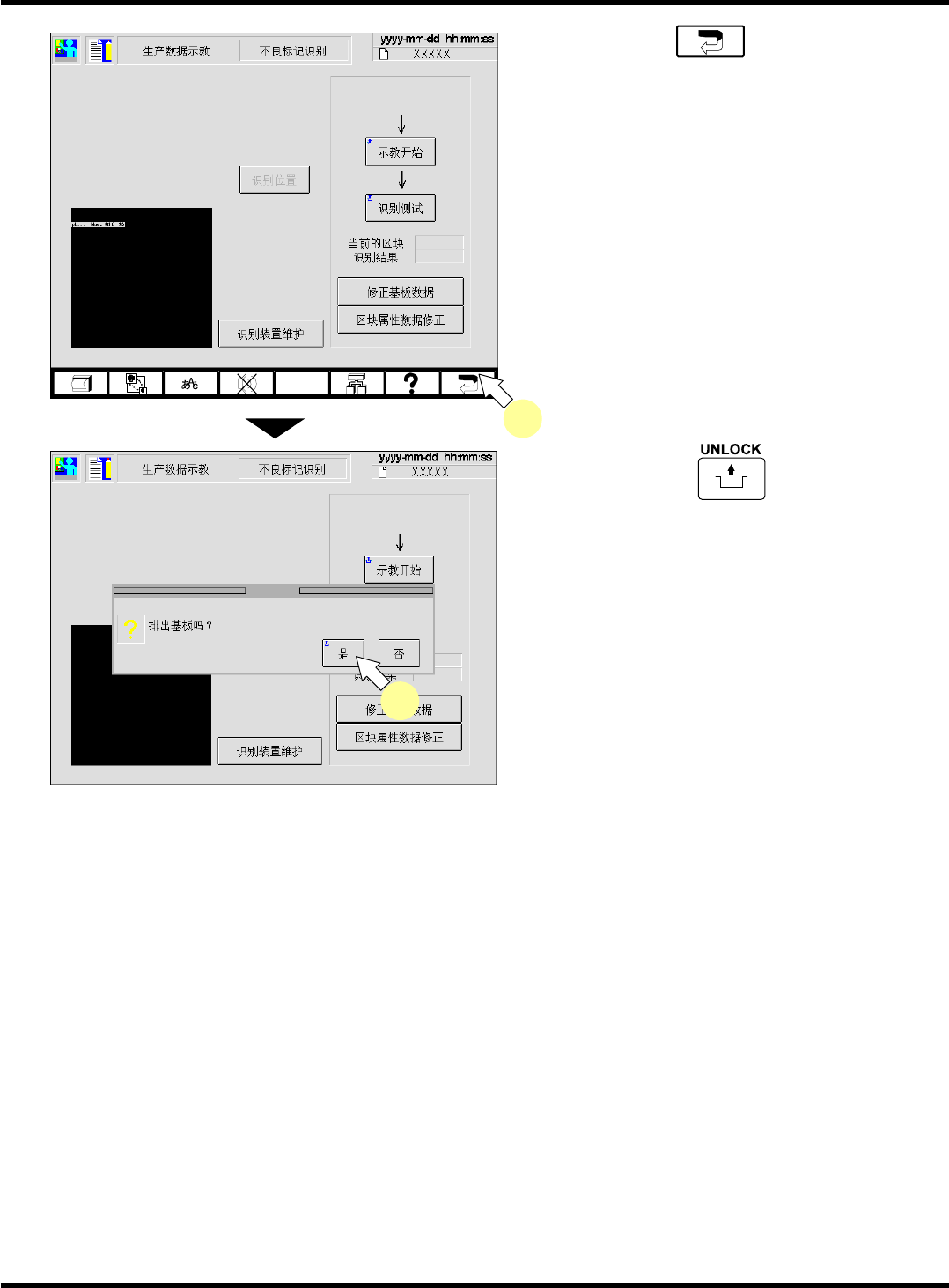

19.
按功能键的
。
20.
按操作面板的
+
[
是
]
。
•
排出基板，示教结束。
<
启示
>
调整灯值后，如果不良标记的检测还不稳定，请在阈值设定画面上按照有不良标记及没有不良标记
的情况分别测量识别图像的
LEVEL
，然后将各个值的中间值作为阈值登录。
EJM5B-Dm-0007
19
EJM5B-Dm-0008
20
EJM5B-C-OMC04-A01-00
CM101-D
操作手册
4.4
芯片识别示教
Page 4-16
4.4
芯片识别示教
4.4.1
芯片识别
因本机是根据吸嘴的吸着方式进行芯片的吸取动作，所以芯片的吸着位置、角度每次都不相同。为
了补正芯片的吸着位置、角度的偏移量而进行识别。
4.4.2
芯片识别示教的流程
示教开始
芯片吸着
吸着位置的补正
识别
识别评价
示教结束
