CM101-D 操作手册 4.5 通过 3D 传感器 ( 选购件 ) 进行的芯片识别示教 Pa ge 4- 44 4.5.5 3D 调整示教步骤 通过 3D 调整,设定参数 。 1. 按操作面板的 UNLOCK + [ 示教开始 ] 。 • 识别画面将被扩大显示 ,开始示教。 2. 按下按钮  ,设定 ‘ 光量下限 ’ 值。 • ‘ 光量下限 ’ 值以 [ 值变更率 ] 显示的数值为单位 增 减。 3. 按下按钮  设定 ‘ 激光力…

100%1 / 204
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-43

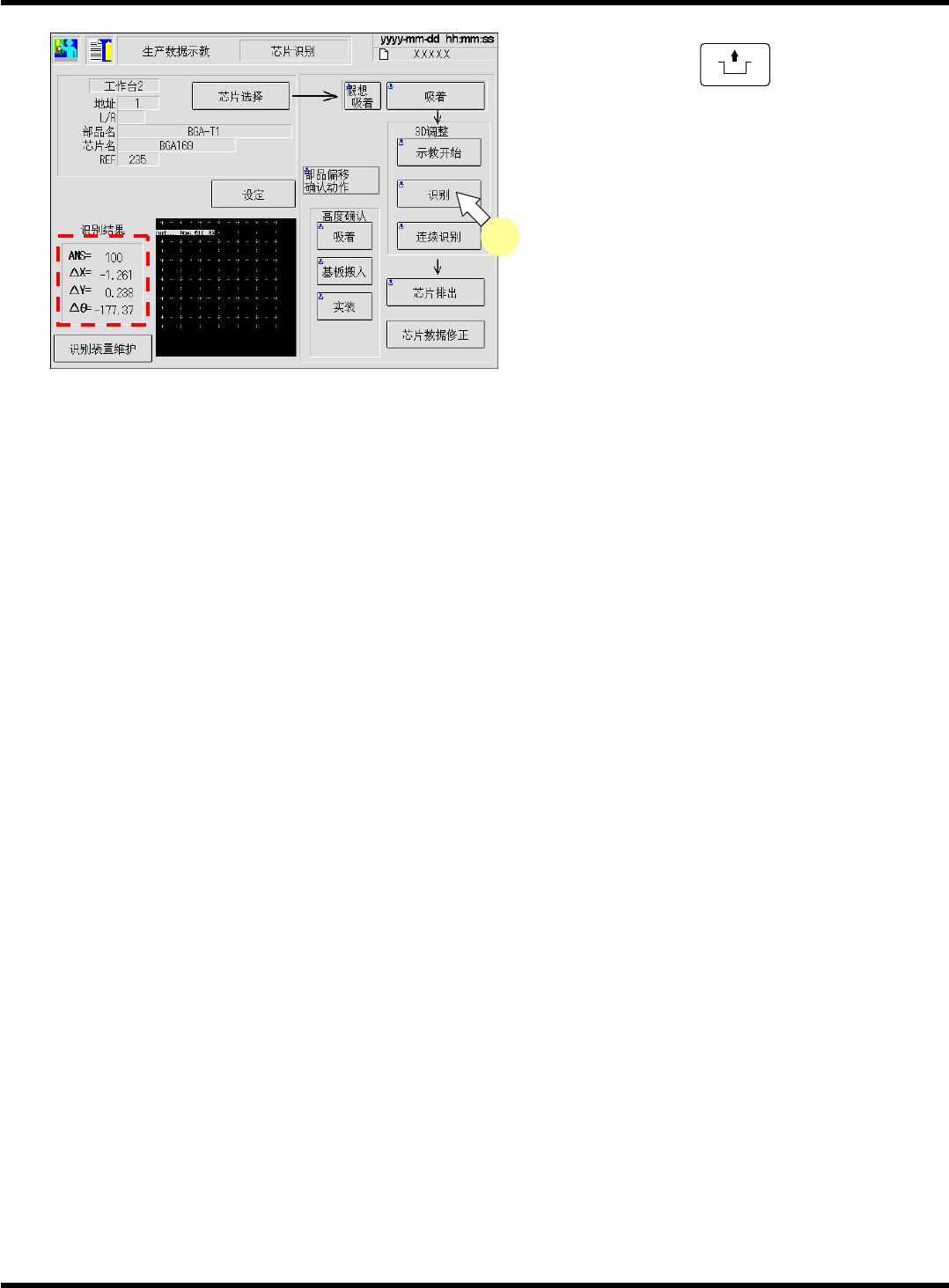

8.
按操作面板的
UNLOCK
+
[
识别
]
,确认识
别结果成为
ANS=100
如果识别结果不成为
100
时,请调整参数。
整后仍然不能成为
100
时,请参照
“4.5.5 3D
整示教步骤
进行示教。
EJM5B-C-OMC04-A02-00
EJM5B-Dm-0058
8
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-44
4.5.5 3D
调整示教步骤
通过
3D
调整,设定参数
1.
按操作面板的
UNLOCK
+
[
示教开始
]
识别画面将被扩大显示,开始示教。
2.
按下按钮
,设定
光量下限
值。
光量下限
值以
[
值变更率
]
显示的数值为单位
减。
3.
按下按钮
设定
激光力
的值。
激光力
值以
[
值变更率
]
显示的数值为单位增
减。
4.
按下按钮
设定
‘3D
曲别
的值。
‘3D
曲别
值以
[
值变更率
]
显示的数值为单位
减。
下一页
E53C-CEn-Dm-0045
1 2 3
EJM5B-C-OMC04-A02-00
EJM5B-Dm-0056
1
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-45
5.
[
个别设定
±
90
]
当识别角度为
+
90
°
90
°
时,
[
个别设定
±
90
]
就处于
ON (
蓝色
)
状态,显示识别角
±
90
°
光量下限
激光力
的数值,并成为可变更設
定的状态。
在上述的状态时,请进行步骤
2.
3.
。另外,
识别角度不是
+
90
°
90
°
时,请进行步骤
6.
6.
按操作面板的
UNLOCK
+
[
识别
]
在识别画面上显示识别结果。
确认识别结果是否为
ANS=100
后,如果不能成
100
,请调整参数。
7.
[
完成
]
结束示教。
EJM5B-C-OMC04-A02-00
E53C-CEn-Dm-0046
5
E53C-CEn-Dm-0045
7
6
