CM101-D 操作手册 4.8 托盘数据的示教 ( 选购件 : 手放托盘供料器 ) Pa ge 4- 65 17. 重复步骤 15. 和 16. ，示教余下的点。 • 现在正在示教的位置在 画面上显示为 。 18. 按操作面板的 + [ 结束位置 ] 。 • 吸头移动到 NG 元件排出箱上。 下一页 EJK1A-Dm -0009 18 EJK1A-Dm -0008 EJM5B- C-OMC04-A02- 00
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-64
14.
按操作面板的
+
[
示教开始
]
。
•
拉出示教的托盘，将其上升到示教高度。
•
吸头移动到托盘的吸着开始位置上。
15.
按操作面板的
+
，使吸头移
动到所定的位置。
∗
请根据步骤
13.
选择的模式，移动吸头，使得芯
片的中央、芯片的角、芯片的
1
边的中央显示
在画面的中央。
•
现在正在示教的位置在画面上显示为
。
16.
对准位置后，按
+
[
完成
]
。
下一页
EJM5B-Dm-0067
14
EJK1A-Dm-0007
16
15
EJM5B-C-OMC04-A02-00
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-65
17.
重复步骤
15.
和
16.
，示教余下的点。
•
现在正在示教的位置在画面上显示为
。
18.
按操作面板的
+
[
结束位置
]
。
•
吸头移动到
NG
元件排出箱上。
下一页
EJK1A-Dm-0009
18
EJK1A-Dm-0008
EJM5B-C-OMC04-A02-00
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-66

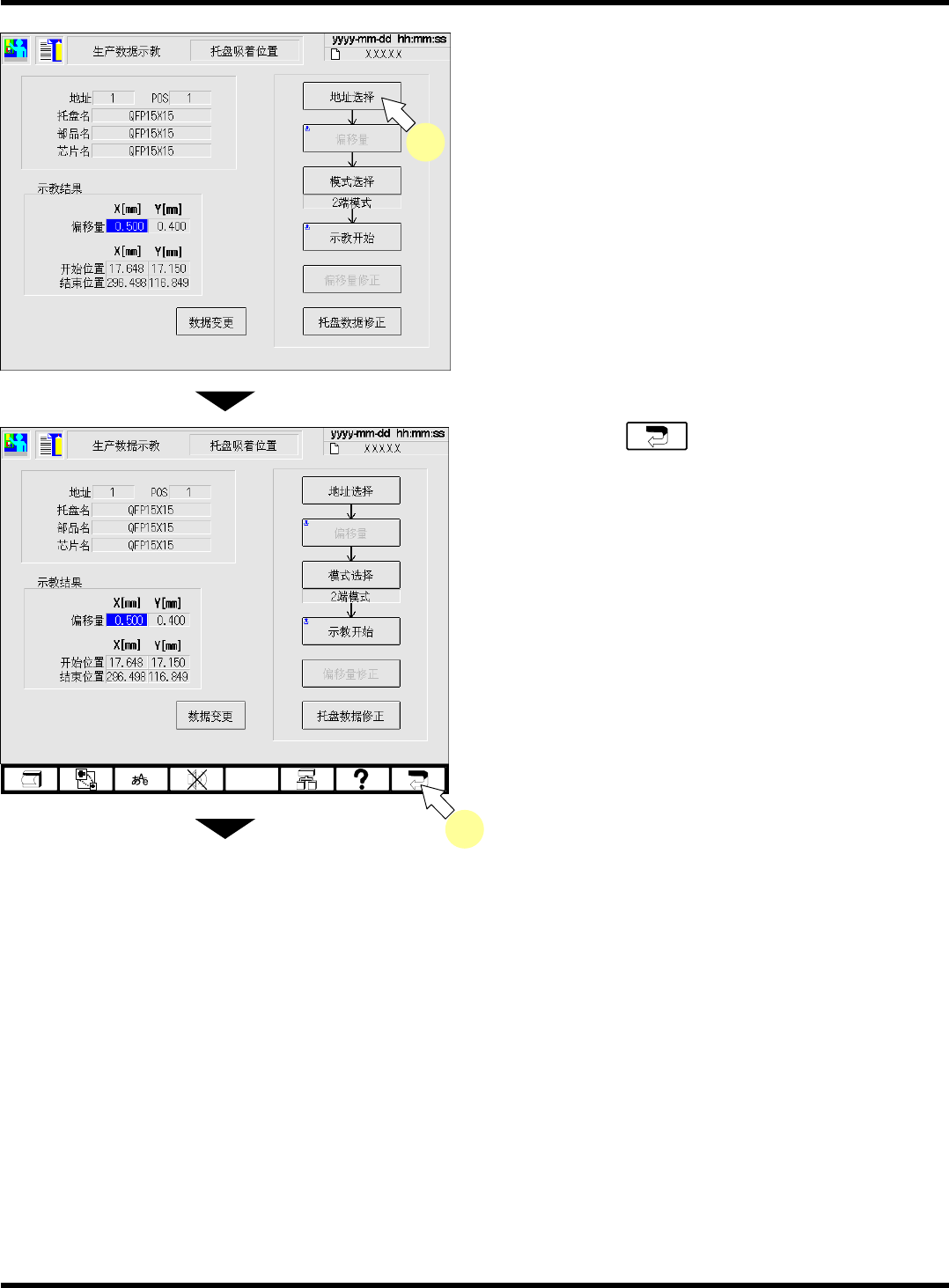

19.
按
[
地址选择
]
，重复步骤
7. ~ 18.
。
20.
按功能键的
。
下一页
EJM5B-Dm-0068
19
EJM5B-Dm-0068
20
