CM101-D 操作手册 5.5 吸嘴的交换 Pa ge 5- 12 5.5.2 吸嘴交换 A) 无吸嘴交换器 交换吸头上所安装的吸 嘴。 仅限于高速吸头 (12 吸嘴 ) 需要的操作。 1. 按主菜单的 。 • 将显示生产设定菜单的 画面。 2. 按 [ 吸嘴设定 ] 。 • 将显示 < 吸嘴设定 > 画面。 3. 并确认安装的吸嘴。 4. 按操作面板的 + [ 吸嘴配置位置 移动 ] 。 • 吸头移动至吸嘴安装位 置。 …
CM101-D
操作手册
5.5
吸嘴的交换
Page 5-11
B)
吸嘴交换器内的吸嘴确认
确认吸嘴交换器上所安装的吸嘴。
∗
高速吸头
(12
吸嘴
)
时为选购件。
1.
按主菜单的
。
•
将显示数据修正菜单的画面。
2.
按
[
吸嘴存储器数据
]
。
•
将显示
<
吸嘴存储器数据
>
画面。
3.
并确认各吸嘴交换器的吸嘴。
•
吸嘴不是按照其存储数据设置时，请进行交换
器内的吸嘴交换。
4.
按功能键的
。
•
返回至数据修正菜单的画面。
5.
按功能键的
。
•
返回至
<
主菜单
>
画面。
2
EJM5B-Dm-0022
4
5
EJM5B-C-OMC05-A01-00
1
CM101-D
操作手册
5.5
吸嘴的交换
Page 5-12
5.5.2
吸嘴交换
A)
无吸嘴交换器
交换吸头上所安装的吸嘴。
仅限于高速吸头
(12
吸嘴
)
需要的操作。
1.
按主菜单的
。
•
将显示生产设定菜单的画面。
2.
按
[
吸嘴设定
]
。
•
将显示
<
吸嘴设定
>
画面。
3.
并确认安装的吸嘴。
4.
按操作面板的
+
[
吸嘴配置位置
移动
]
。
•
吸头移动至吸嘴安装位置。
5.
用手将吸头移动到容易作业的位置。
下一页
EJM4A-Pc-Menu-0001
2
EJM5B-Pc-0022
4
EJM5B-C-OMC05-A01-00
4Z4C-CEn-Main-001
1
CM101-D
操作手册
5.5
吸嘴的交换
Page 5-13

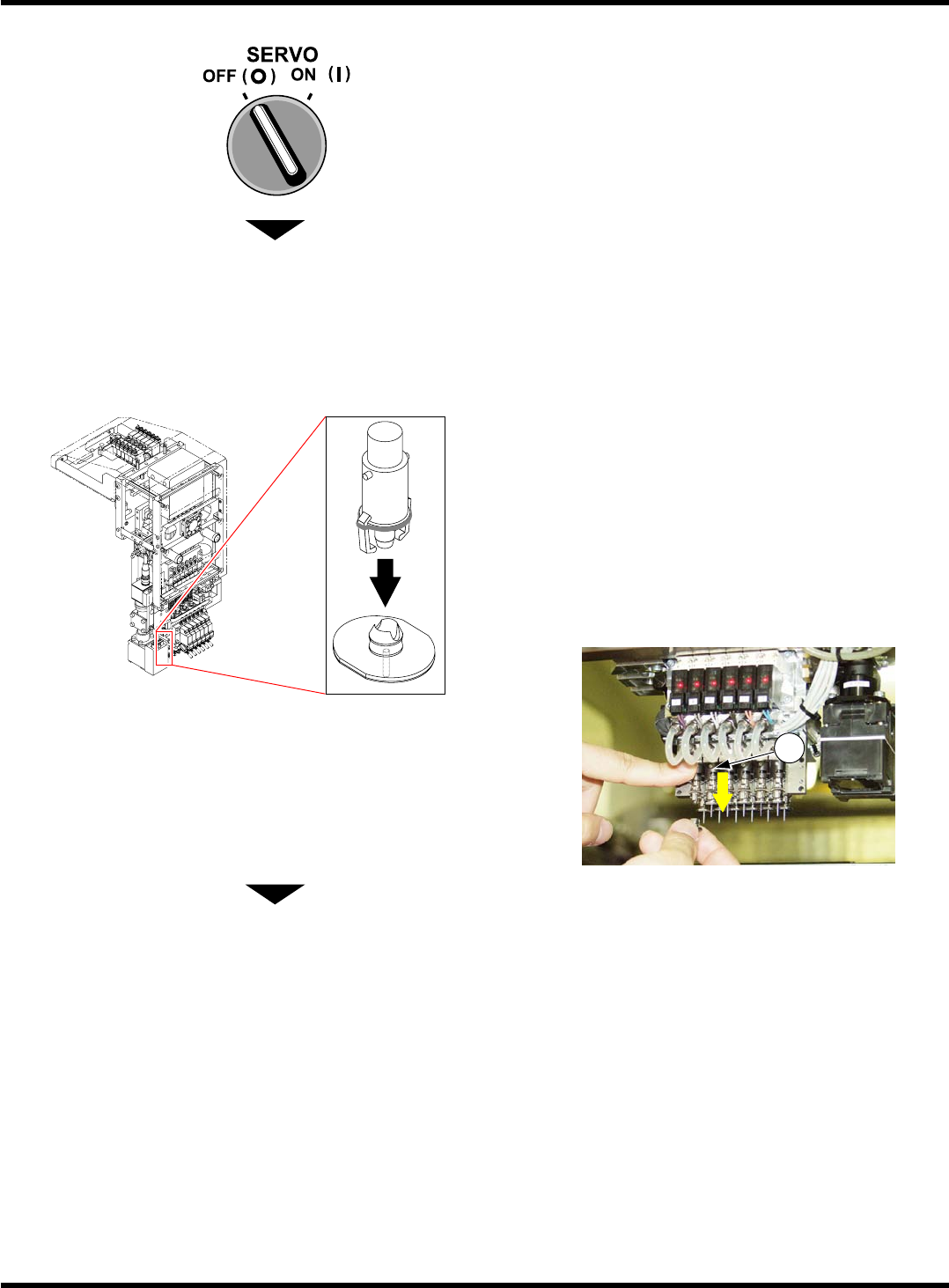

6.
将伺服开关置于
OFF (O)
。
7.
打开安全盖。
8.
将箱子等物放在对象吸头装置的下方。
∗
请确保即使在吸嘴座的夹具等发生脱落时，吸
头也不要掉落在本机内。
9.
从吸嘴座上取下吸嘴。
•
请在按下黑色支座部
的同时，将吸嘴向正下
方向拔出。若将吸嘴向斜方向拔出，有可能导
致夹具的脱落。
(
请参照照片
)
•
若不按下黑色支座部
的状态下取下吸嘴，这
可能会成为
Z
轴电机的过负荷错误的原因。
444C-402E
444C-407E
