CM101-D 操作手册 4.5 通过 3D 传感器 ( 选购件 ) 进行的芯片识别示教 Pa ge 4- 42 4. 选择工作台。 5. 按下要识别的芯片。 6. 按 [ 设定 ] 。 7. 设定识别条件。 1. ‘ 吸嘴位置 ’ 2. ‘ 吸嘴编号 ’ 3. ‘ 扫描方向 ’ 4. ‘ 扫描速度 ’ (3D 传感器不能选择 [ 高速 ]) 5. ‘ 识别角度 ’ 6. ‘ 示教 ’ 下一页 EJM5B -Dm-0057 EJM5B-…
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-41
4.5.4
通过
3D
传感器进行的芯片识别示教步骤

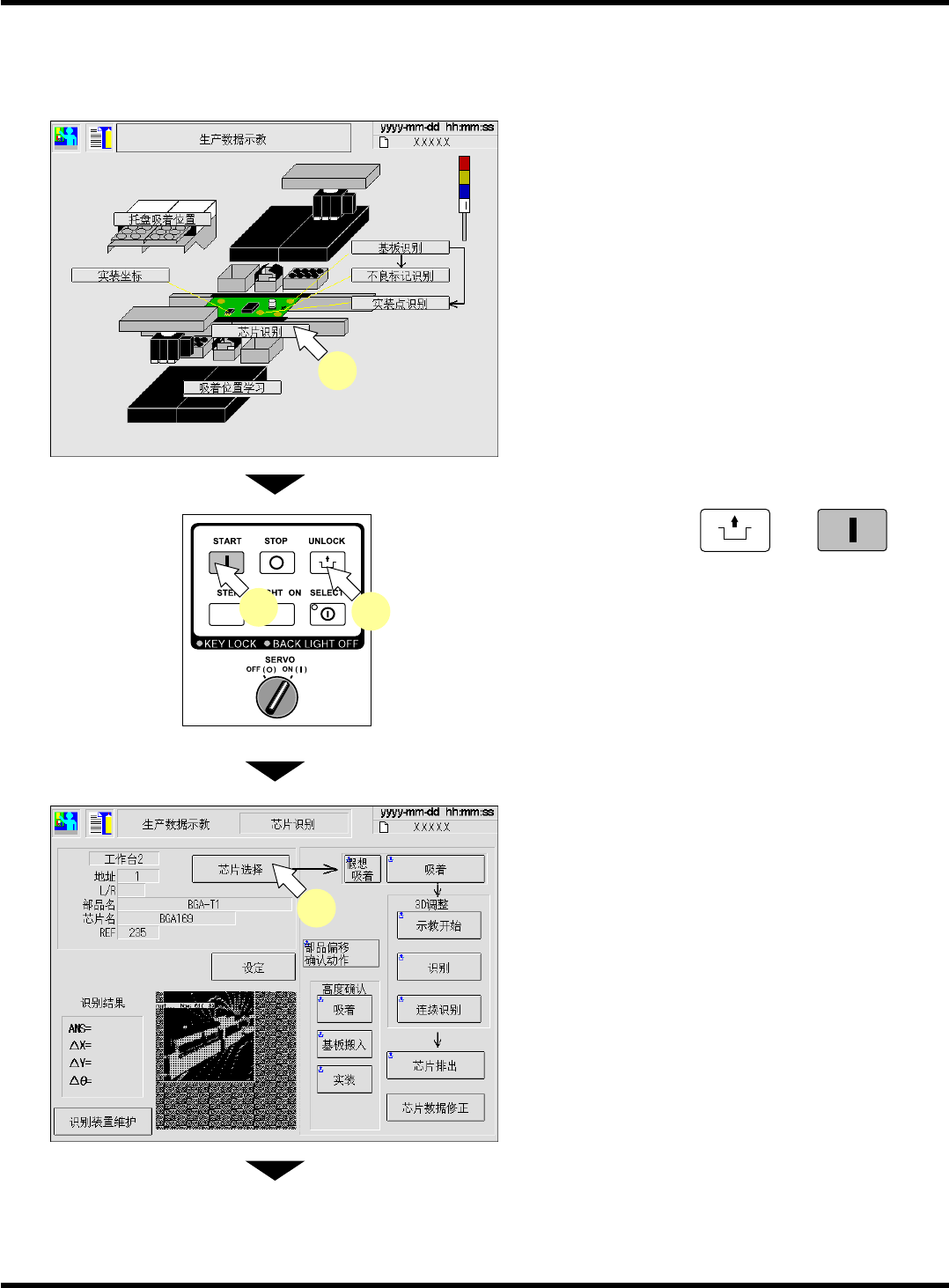

通过芯片识别示教进行部品识别的测试。
1.
按
[
芯片识别
]
。
•
将会变为
<
芯片识别
>
画面。
2.
按操作面板的
UNLOCK
→
START
。
•
原点复归已完成，不必进行此操作。
3.
按
[
芯片选择
]
。
•
将会变为
<
芯片选择
>
画面。
下一页
EJM5B-C-OMC04-A02-00
EJM6A-Dm-0028
1
EJM5B-Dm-0056
3
ACA0061A
2
2
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-42

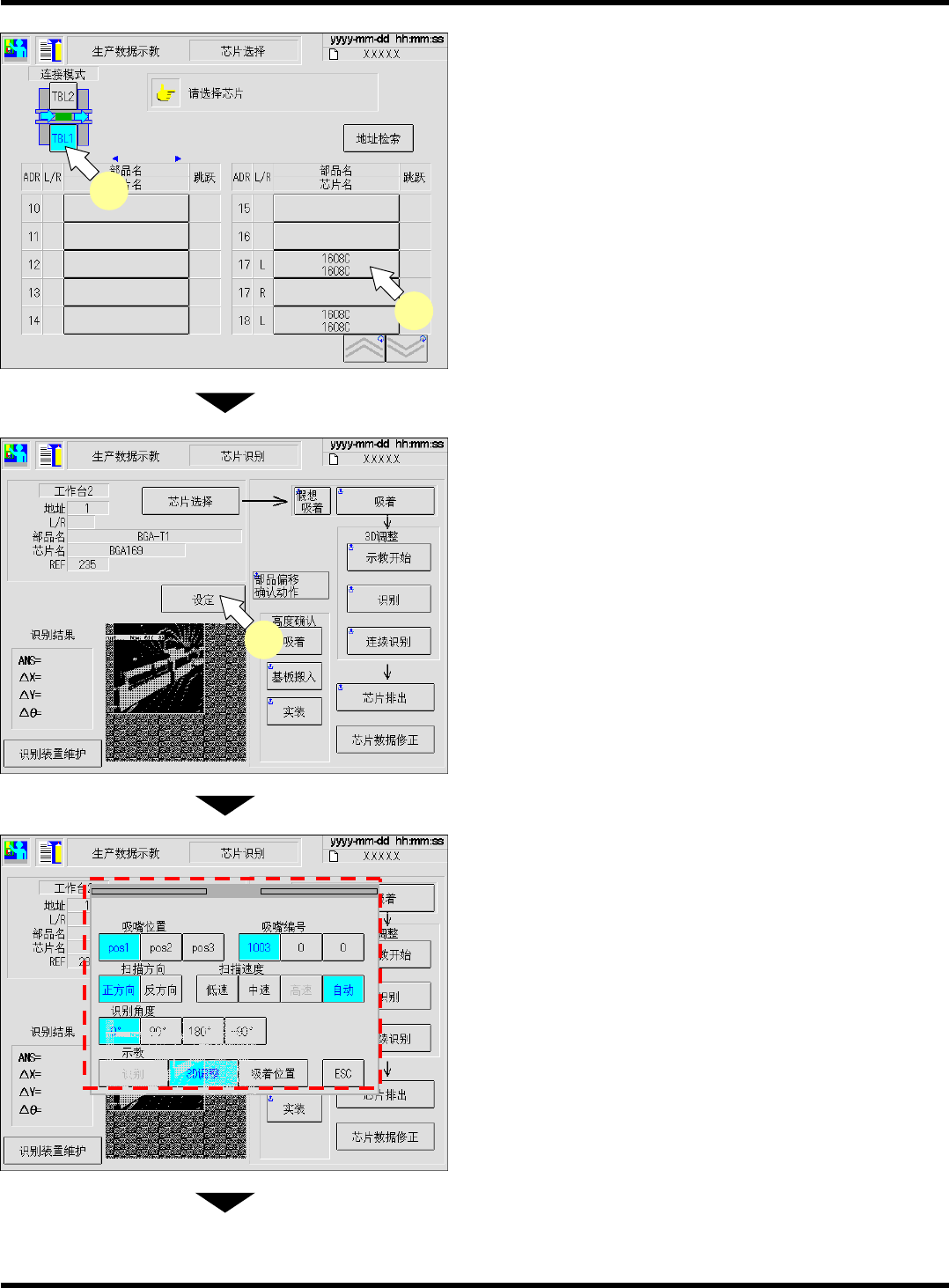

4.
选择工作台。
5.
按下要识别的芯片。
6.
按
[
设定
]
。
7.
设定识别条件。
1. ‘
吸嘴位置
’
2. ‘
吸嘴编号
’
3. ‘
扫描方向
’
4. ‘
扫描速度
’
(3D
传感器不能选择
[
高速
])
5. ‘
识别角度
’
6. ‘
示教
’
下一页
EJM5B-Dm-0057
EJM5B-C-OMC04-A02-00
EJM5B-Dm-0056
6
EJM5B-Dm-0009
4
5
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-43
8.
按操作面板的
UNLOCK
+
[
识别
]
，确认识
别结果成为
ANS=100
。
∗
如果识别结果不成为
100
时，请调整参数。调
整后仍然不能成为
100
时，请参照
“4.5.5 3D
调
整示教步骤
”
进行示教。
