CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-44
4.5.5 3D
调整示教步骤
通过
3D
调整，设定参数。

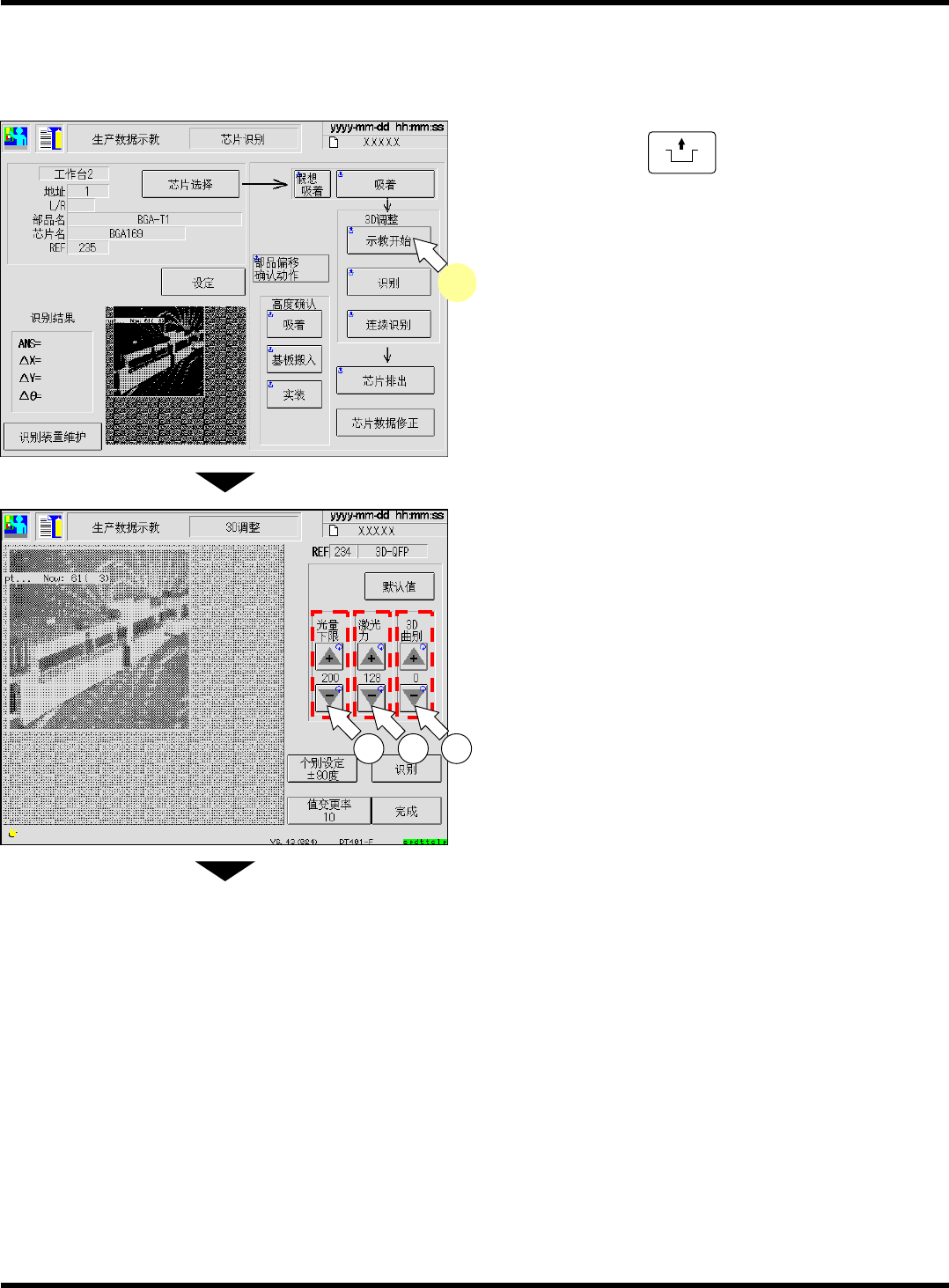

1.
按操作面板的
UNLOCK
+
[
示教开始
]
。
•
识别画面将被扩大显示，开始示教。
2.
按下按钮
，设定
‘
光量下限
’
值。
•
‘
光量下限
’
值以
[
值变更率
]
显示的数值为单位增
减。
3.
按下按钮
设定
‘
激光力
’
的值。
•
‘
激光力
’
值以
[
值变更率
]
显示的数值为单位增
减。
4.
按下按钮
设定
‘3D
曲别
’
的值。
•
‘3D
曲别
’
值以
[
值变更率
]
显示的数值为单位增
减。
下一页
E53C-CEn-Dm-0045
1 2 3
EJM5B-C-OMC04-A02-00
EJM5B-Dm-0056
1
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-45

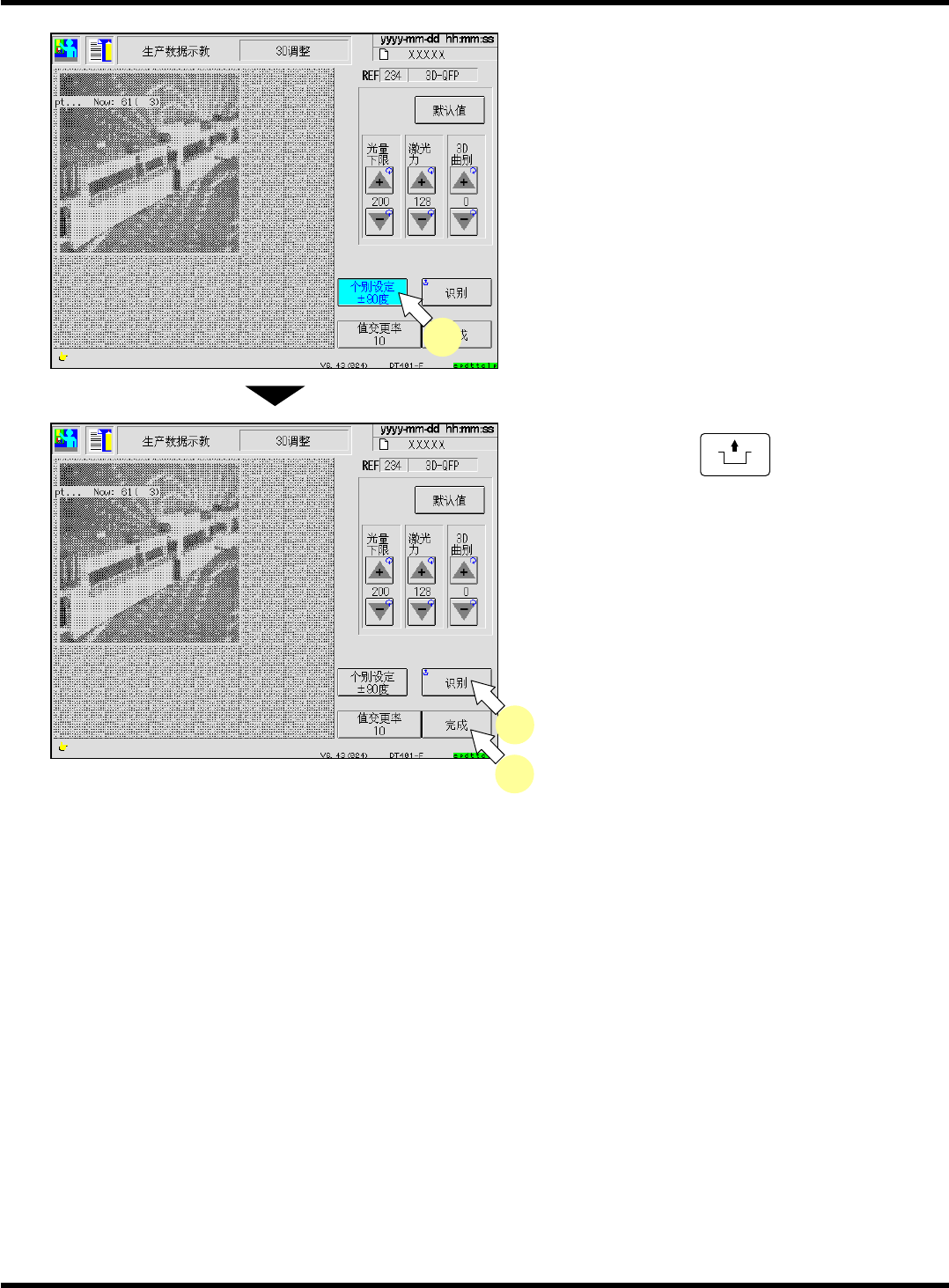

5.
按
[
个别设定
±
90
度
]
。
•
当识别角度为
+
90
°
和
−
90
°
时，
[
个别设定
±
90
度
]
就处于
ON (
蓝色
)
状态，显示识别角度
±
90
°
的
‘
光量下限
’
、
‘
激光力
’
的数值，并成为可变更設
定的状态。
∗
在上述的状态时，请进行步骤
2.
、
3.
。另外，
识别角度不是
+
90
°
和
−
90
°
时，请进行步骤
6.
。
6.
按操作面板的
UNLOCK
+
[
识别
]
。
•
在识别画面上显示识别结果。
∗
确认识别结果是否为
ANS=100
后，如果不能成
为
100
，请调整参数。
7.
按
[
完成
]
。
•
结束示教。
EJM5B-C-OMC04-A02-00
E53C-CEn-Dm-0046
5
E53C-CEn-Dm-0045
7
6
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-46
4.5.6
识别装置维护
在
<
识别装置维护
>
画面上可确认错误图像。
1.
按
[
识别装置维护
]
。
(
按下主菜单的
→
[
识别装置维护
]
按钮也
可以进入此画面。
)
2.
按
[
错误画面
]
。
•
通过画面的
按钮，可阅览包括自动
运转中发生的错误图像在内的过去图像。
•
与
2D
画面比较，可使用的按钮有限制。灰色按
钮不能使用。
∗
3D
传感器
⇔
2D
照相机的切换，按照以下步
骤进行。
确认
2D
照相机的错误画面时，请按
[A
工作台
]
。
确认
3D
传感器的错误画面时，请按
[A st. 3D]
。
未装有
3D
传感器时，不显示相应工作台的
[A st.
3D]
。
