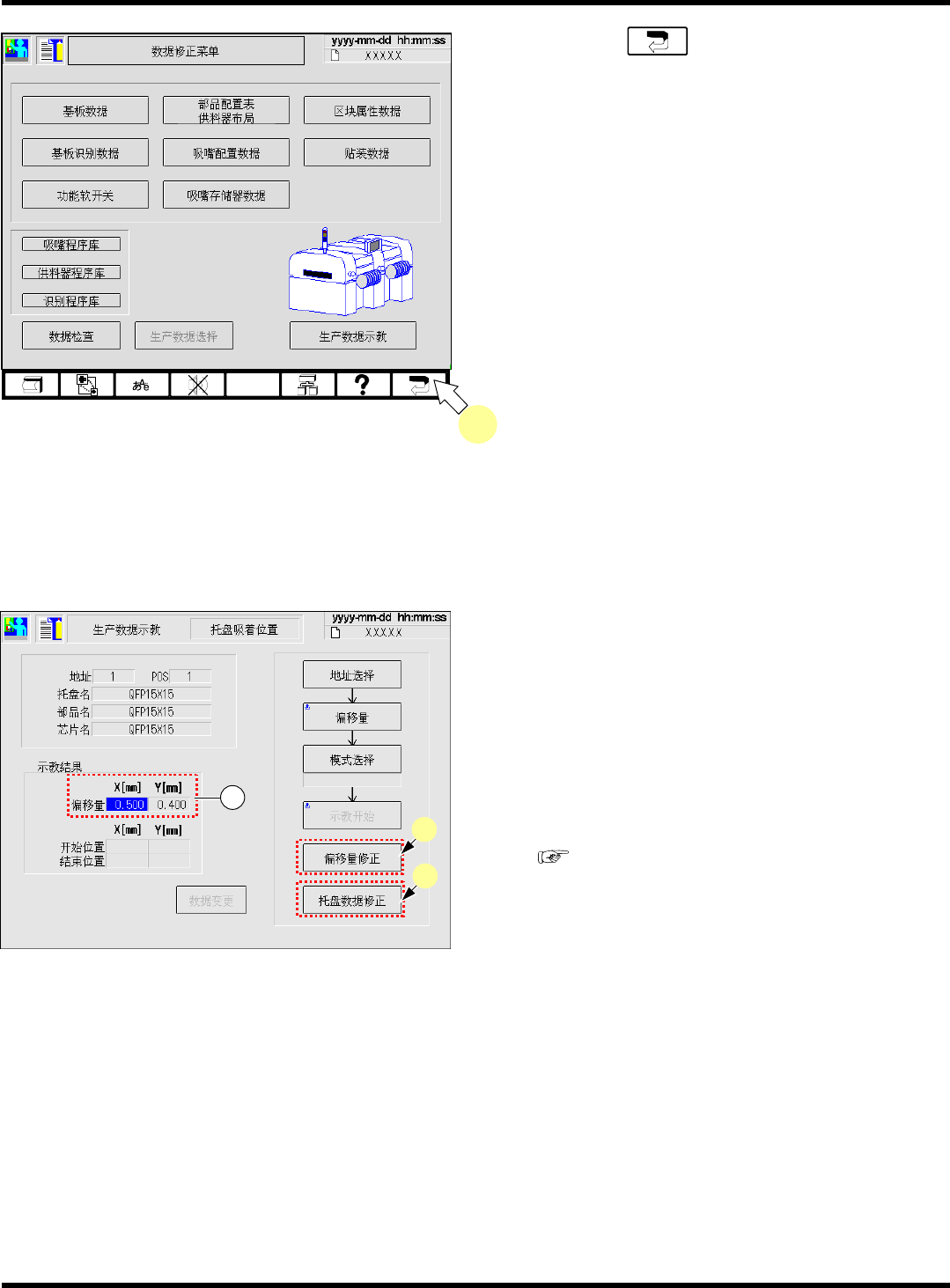

CM101-D 操作手册 4.8 托盘数据的示教 ( 选购件 : 手放托盘供料器 ) Pa ge 4- 68 23. 按功能键的 。 • 回到主菜单画面。 = 通知 = 照相机通过 [ 示教开始 ] 来移动后的位置大 为偏离时，请用手输入变更 数据后，再次进行 [ 示教开始 ] 。 a. ‘ 偏移量修正 ’ 在画面上单击来选择 ‘ 示教结果 ’ 的偏移量 X, Y ，再 按 [ 偏移量修正 ] 后， 将会显示数值输 入 画面并可以设…
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-67

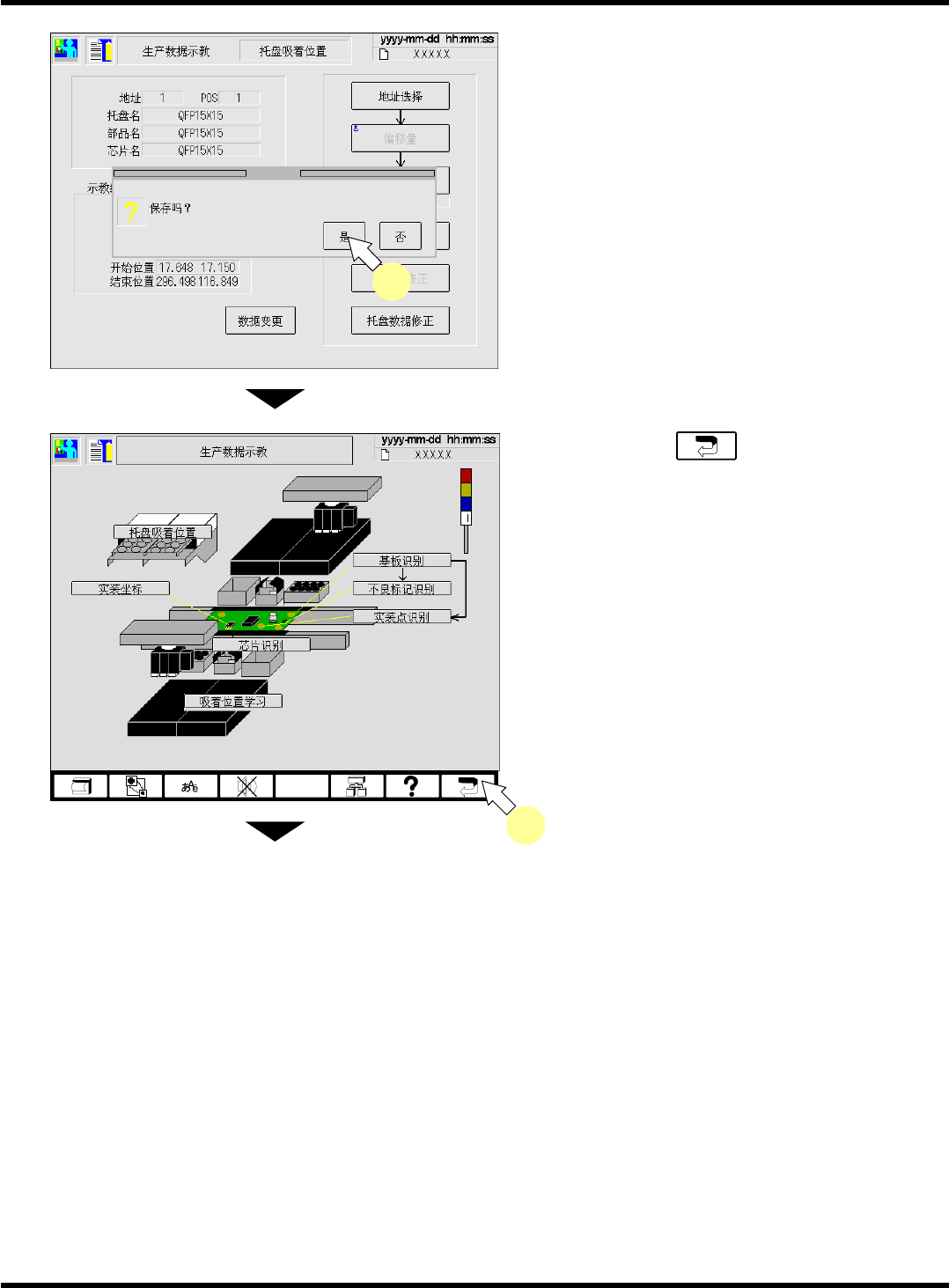

21.
