CM101-D 操作手册 4.5 通过 3D 传感器 ( 选购件 ) 进行的芯片识别示教 Pa ge 4- 38 通过按下 [REF 选择 ] 按钮也可选择参照号 6. 按 [REF 选择 ] 。 7. 按 [ 多引线部品 ] (QFP) 或者 [ 有底面电极 的部品 ] (BGA) 。 8. 按 [QFP-3D 传感器专用 (234)] 或者 [BGA, CSP-3D 传感器专用 (235)] 。 或者 下一页 EJM5B-D m…
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-37
3.
选择芯片名后、按
[
变更
]
。
4.
确认芯片数据正常后，进行步骤
9.
。
REF No.
芯片尺寸
吸嘴
•
用
3D
传感器识别的
REF No.
为
234 (QFP)
和
235 (BGA)
。
(3D
传感器可使用的参照号有可能将来还会扩
展。
)
5.
修正参照号时，选择
‘REF’
栏的数字、并用
数字键输入后进行步骤
9.
。
通知
:
在
PT
上编制数据时，没有使用
3D
传感器
的序列号编制的话，在本机上不能选择。
如果显示如左所示的信息时，请在
PT
上编
制。
下一页
EJM5B-C-OMC04-A02-00
EJM5B-Dm-0065
3
2
1
EJM5B-Dm-0066
EJM6A-Dm-0008
3
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-38
通过按下
[REF
选择
]
按钮也可选择参照号
6.
按
[REF
选择
]
。
7.
按
[
多引线部品
] (QFP)
或者
[
有底面电极
的部品
] (BGA)
。
8.
按
[QFP-3D
传感器专用
(234)]
或者
[BGA,
CSP-3D
传感器专用
(235)]
。
或者
下一页
EJM5B-Dm-0052
EJM5B-C-OMC04-A02-00
EJM5B-Dm-0065
6
EJM5B-Dm-0051
8
EJM5B-Dm-0050
7
CM101-D
操作手册
4.5
通过
3D
传感器
(
选购件
)
进行的芯片识别示教
Page 4-39

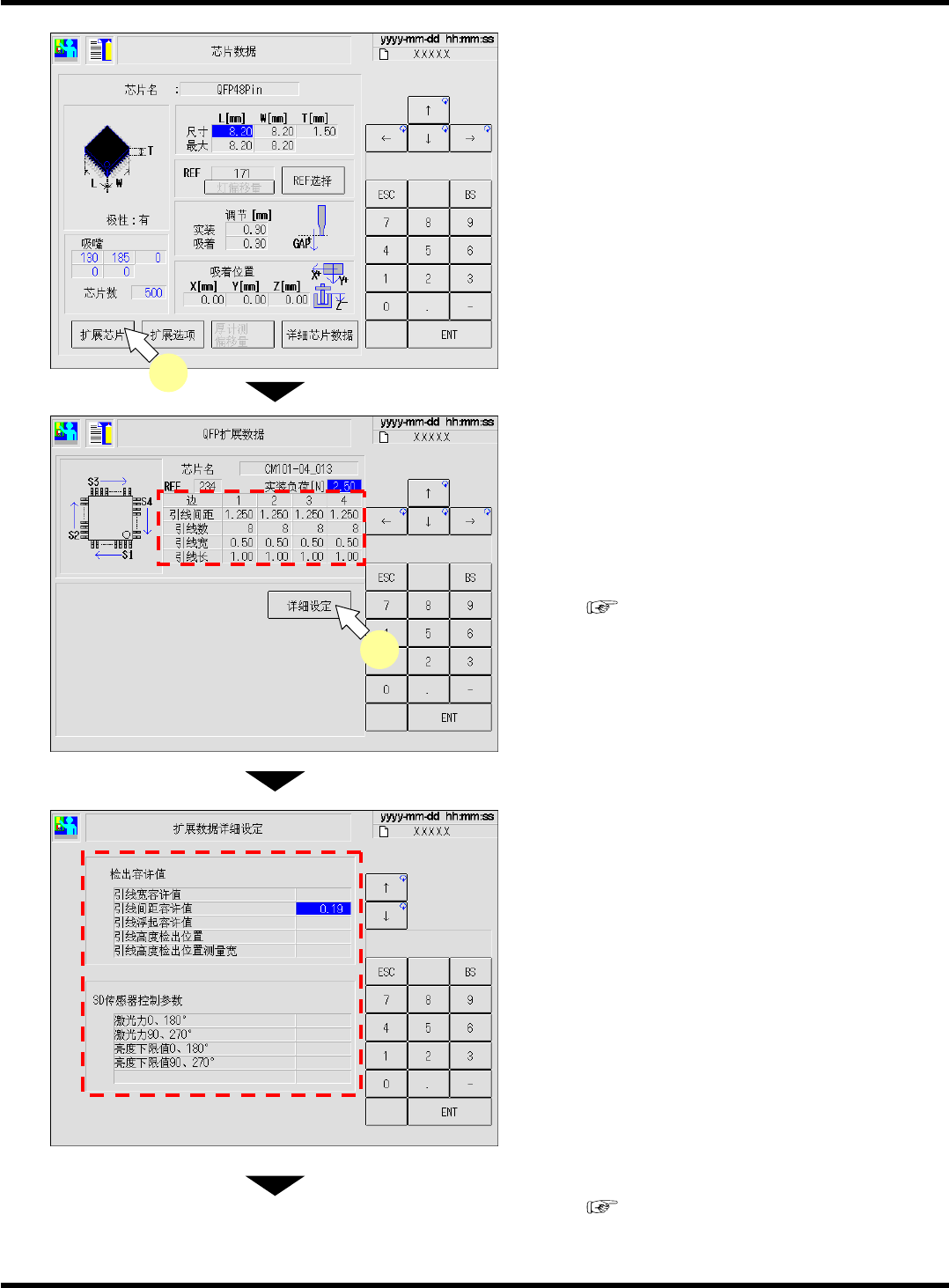

9.
按
[
扩展芯片
]
后，选择
QFP
时进行下一步
骤，选择
BGA
时进行步骤
12.
。
10.
选择
QFP
时，确认扩展数据，并按下
[
详
细设定
]
。
1. ‘
引线间距
’
2. ‘
引线数
’
3. ‘
引线宽
’
4. ‘
引线长
’
(
程序手册
)
11.
选择
QFP
时，确认扩展数据的详细内容。
‘
检出容许值
’
1. ‘
引线宽容许值
’
2. ‘
引线间距容许值
’
3. ‘
引线浮起容许值
’
4. ‘
引线高度检出位置
’
5. ‘
引线高度检出位置测量宽
’
‘3D
传感器控制参数
’
1. ‘
激光力
0
、
180
°
’
2. ‘
激光力
90
、
270
°
’
3. ‘
亮度下限值
0
、
180
°
’
4. ‘
亮度下限值
90
、
270
°
’
5. ‘
亮度数据参数
’
(
程序手册
)
下一页
EJM5B-Dm-0054
EJM5B-C-OMC04-A02-00
EJM5B-Dm-0053
10
EJM5B-Dm-0065
9
