CM101-D 操作手册 4.8 托盘数据的示教 ( 选购件 : 手放托盘供料器 ) Pa ge 4- 60 托盘数据示教步骤 在此，对用手放托盘供 料器规格时的托盘数据示教 操作步骤进行说明。 1. 按主菜单画面的 。 • 显示数据修正菜单画面 。 2. 按 [ 生产数据示教 ] 。 3. 使伺服开关 ON ( I ) 。 下一页 1 EJK1A-Dm -Menu-0001 2 EJM5B- C-OMC04-A02- 00
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-59
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
手放托盘数据的示教是事先根据在
PT
编制的托盘数据
(
托盘尺寸、吸着开始位置、吸着结束位置、
芯片个数等
)
进行吸着位置的微调整。
手放托盘数据的示教是使用吸头照相机的图象对最初吸着的实装元件及最后吸着的实装元件的位
置进行示教的。其他的实装元件的吸着位置是根据纵横的芯片个数自动地进行计算。
示教的流程如下图所示。
∗
是直接托盘供料器规格时，关于托盘数据的示教，请参照
DT50S-20
的使用说明书。
选择要示教的托盘的地址
选择示教模式
示教吸着开始位置
示教吸着结束位置
示教结束
是否示教其他的
托盘
?
Yes
No
EJM5B-C-OMC04-A02-00
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-60
托盘数据示教步骤

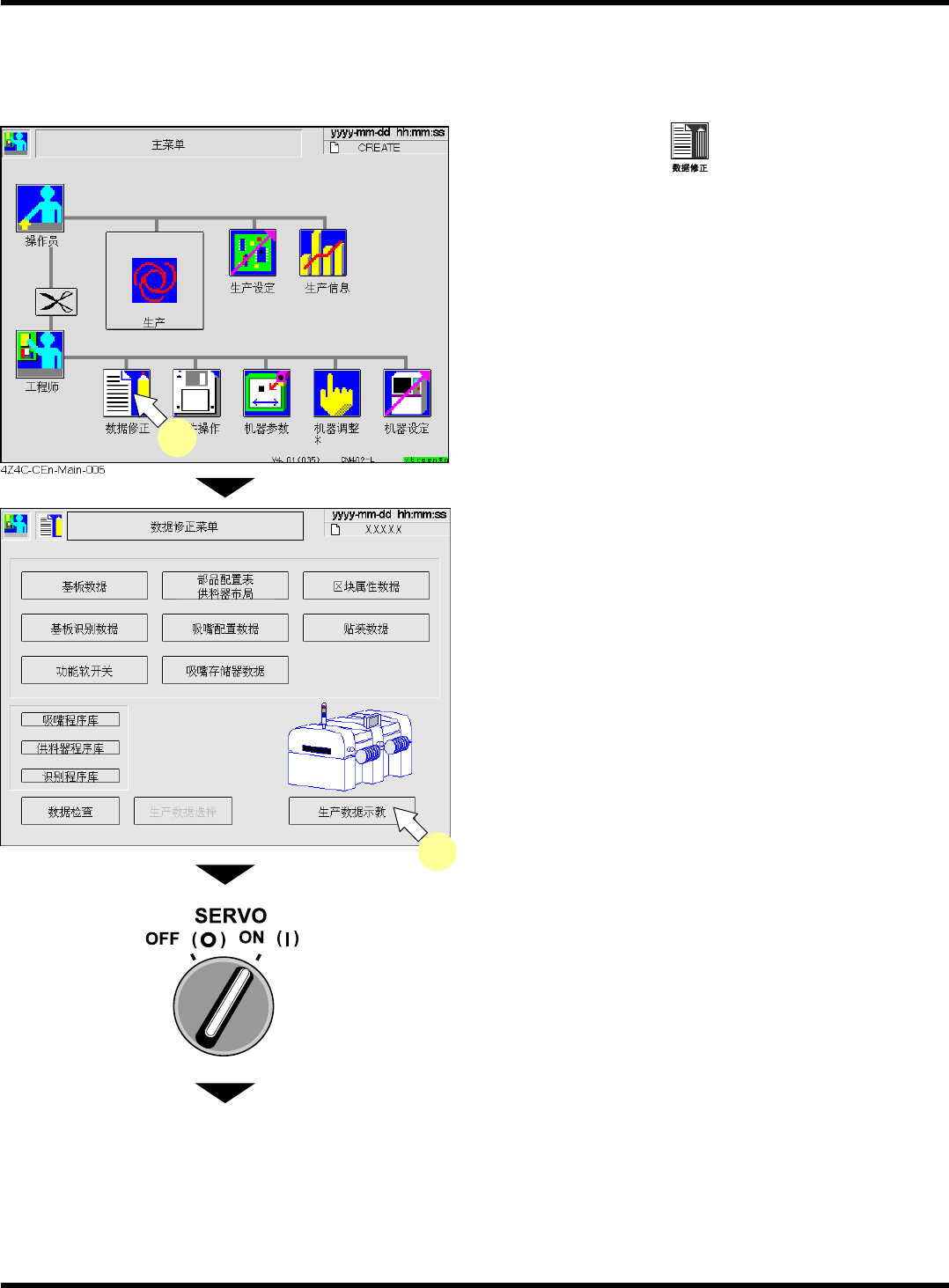

在此，对用手放托盘供料器规格时的托盘数据示教操作步骤进行说明。
1.
按主菜单画面的
。
•
显示数据修正菜单画面。
2.
按
[
生产数据示教
]
。
3.
使伺服开关
ON ( I )
。
下一页
1
EJK1A-Dm-Menu-0001
2
EJM5B-C-OMC04-A02-00
CM101-D
操作手册
4.8
托盘数据的示教
(
选购件
:
手放托盘供料器
)
Page 4-61

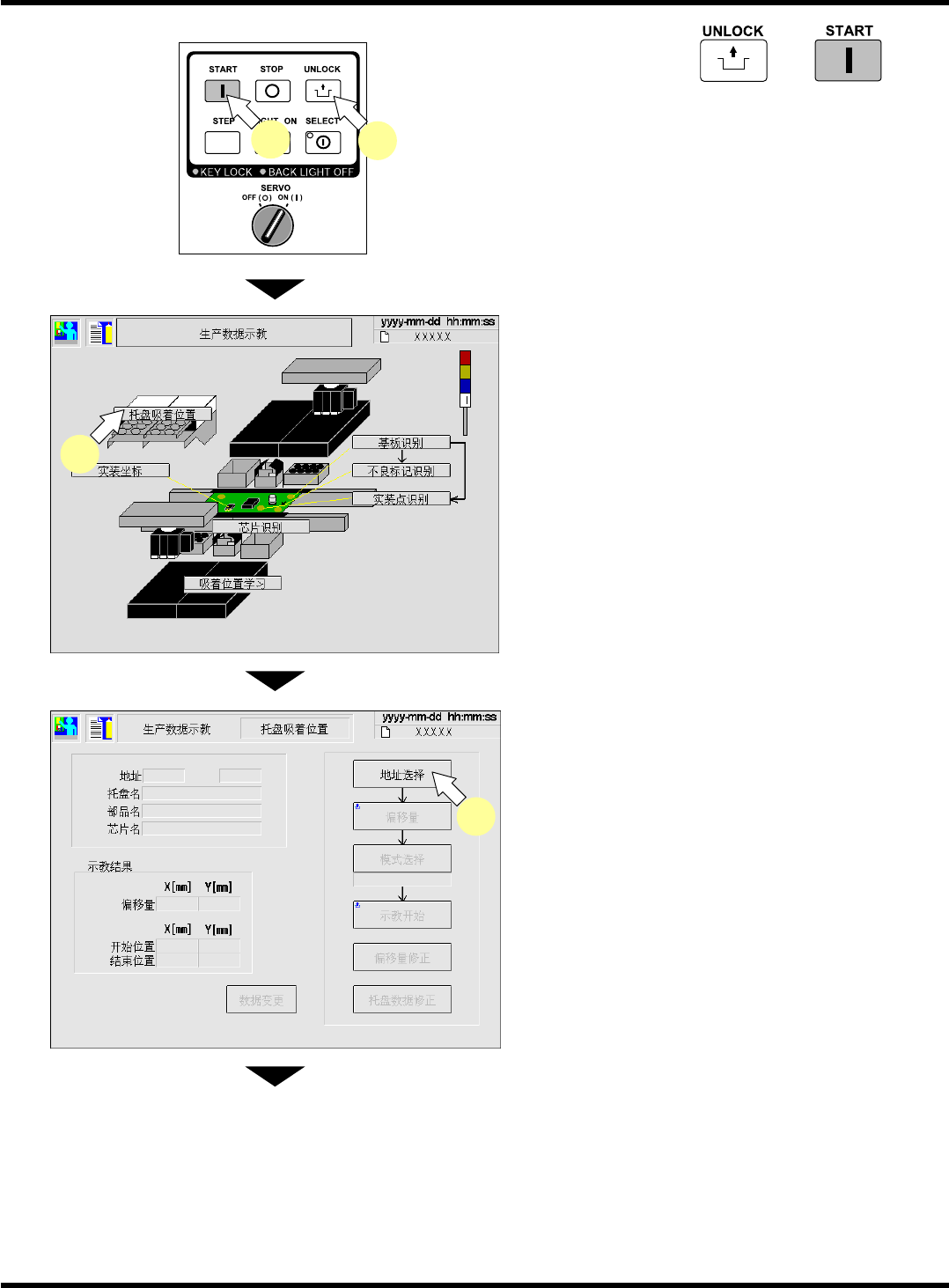

4.
按操作面板的
→
。
•
原点复归已完成，不必进行此操作。
5.
按
[
托盘吸着位置
]
。
6.
按
[
地址选择
]
。
下一页
4
4
EJK1A-Dm-0001
5
EJM5B-Dm-0065
6
EJM5B-C-OMC04-A02-00
