CM101-D 操作手册 4.6 实装坐标示教 Pa ge 4- 52 12. 选择计测位置。 ∗ 此处为选择了边 1, 3 的情况。 13. 按操作面板的 + [ 完成 ] 。 • 照相机移动到所选的最 初计测位置。 ( 到中心或按边 1 、边 2 、边 3 、边 4 或角 1 、 角 2 、角 3 、角 4 的顺序移动 ) 14. 调整照明值，使画面清晰可见。 ∗ 按操作面板的 的同时按下识别画面的 红色三角 ， 使芯 片的中心移至…
CM101-D
操作手册
4.6
实装坐标示教
Page 4-51
9.
通过序列号指定进行数据选择时，按
[
指定
序列
]
。
10.
将光标对准要进行实装位置示教的对象数
据，按
+
[
数据选择
]
。
•
照相机会移至指定的序列号坐标。
11.
按
[
计测位置选择
]
。
下一页
EJM4A-Dm-0026
9
10
EJM4A-Dm-0027
11
EJM5B-C-OMC04-A02-00
CM101-D
操作手册
4.6
实装坐标示教
Page 4-52
12.
选择计测位置。
∗
此处为选择了边
1, 3
的情况。
13.
按操作面板的
+
[
完成
]
。
•
照相机移动到所选的最初计测位置。
(
到中心或按边
1
、边
2
、边
3
、边
4
或角
1
、
角
2
、角
3
、角
4
的顺序移动
)
14.
调整照明值，使画面清晰可见。
∗
按操作面板的
的同时按下识别画面的
红色三角
，使芯片的中心移至画面的中心。
15.
按操作面板的
+
[
完成
]
。
∗
照相机移向下一计测位置。
请同样进行步骤
14. ~ 15.
。
•
所有计测点的示教一结束，就会根据所示教的
坐标计算出中心位置并保存数据、显示
“
计测完
成
”
。
•
实装坐标变更后，同时按
和
[
移至下一
SEQ]
、则对其它
SEQ.
的坐标也可进行实装坐
标示教。
16.
按功能键的
。
下一页
EJM5B-Dm-0064
13
12
EJM4A-Dm-0029
15
14
EJM4A-Dm-0030
16
EJM5B-C-OMC04-A02-00
CM101-D
操作手册
4.6
实装坐标示教
Page 4-53

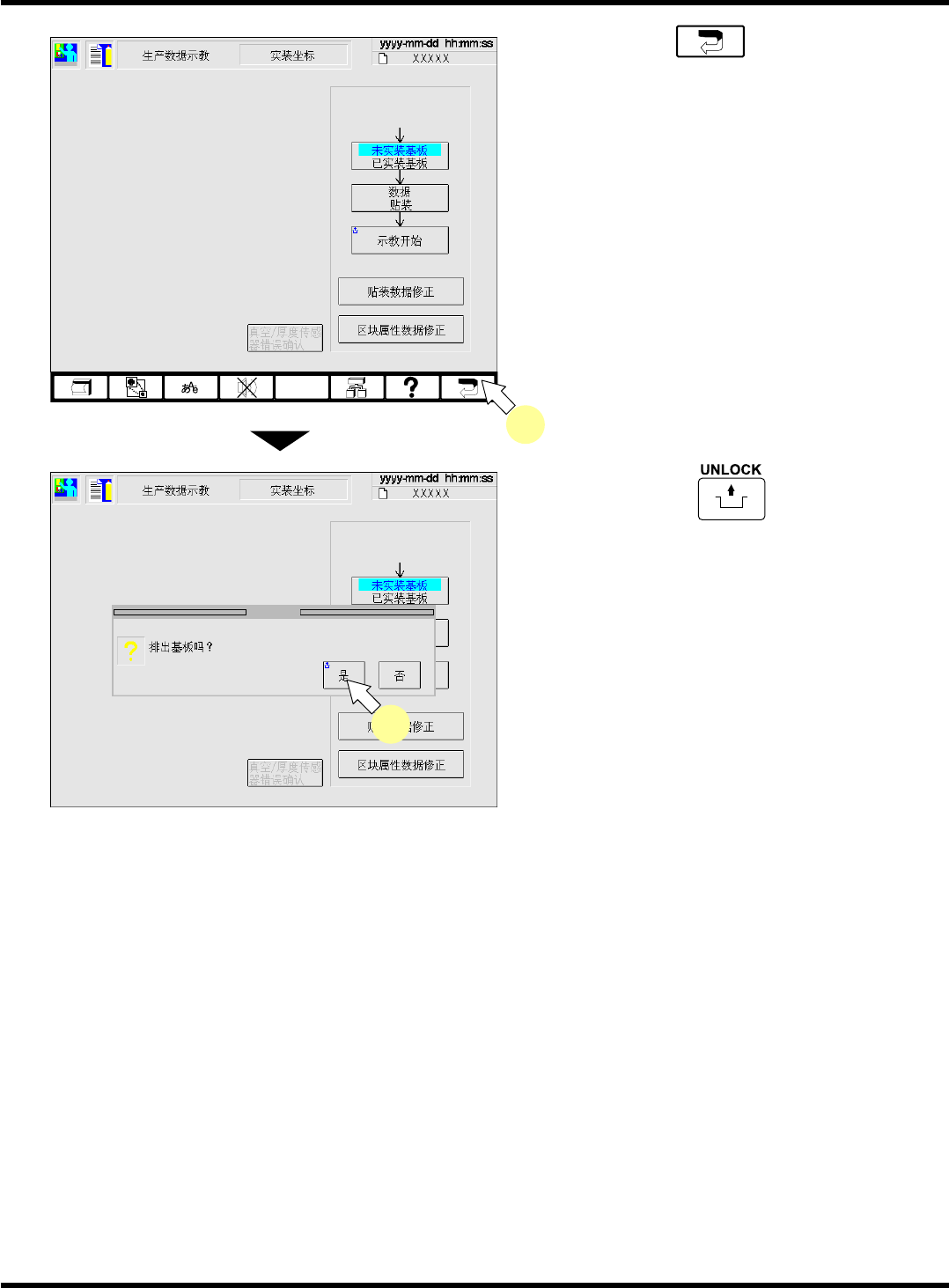

17.
按功能键的
。
18.
按操作面板的
+
[
是
]
。
•
基板将被排出，结束示教。
•
返回到生产数据的示教画面。
EJM5B-Dm-0068
18
EJM5B-Dm-0067
17
