CM101-D 操作手册 2.4 生产中 Pa ge 2- 12 2.4 生产中 2.4.1 生产中的信息与功能 显示基本的生产信息、 元件用完的供料器地址、运 转情况。 No. 名称 说明 ‘ 生产枚数 ’ ( 参考手册 ) 生产的基板数及区块数 ‘ 运转率 ’ ( 参考手册 ) 本机的运转率 循环时间 指从基板加载到实装工 作台上到实装已结束的该基 板开始卸载之间所需 的时间。 ‘ 实装点数 ’ 指在当前为止实装完毕…
CM101-D
操作手册
2.3
生产开始
Page 2-11

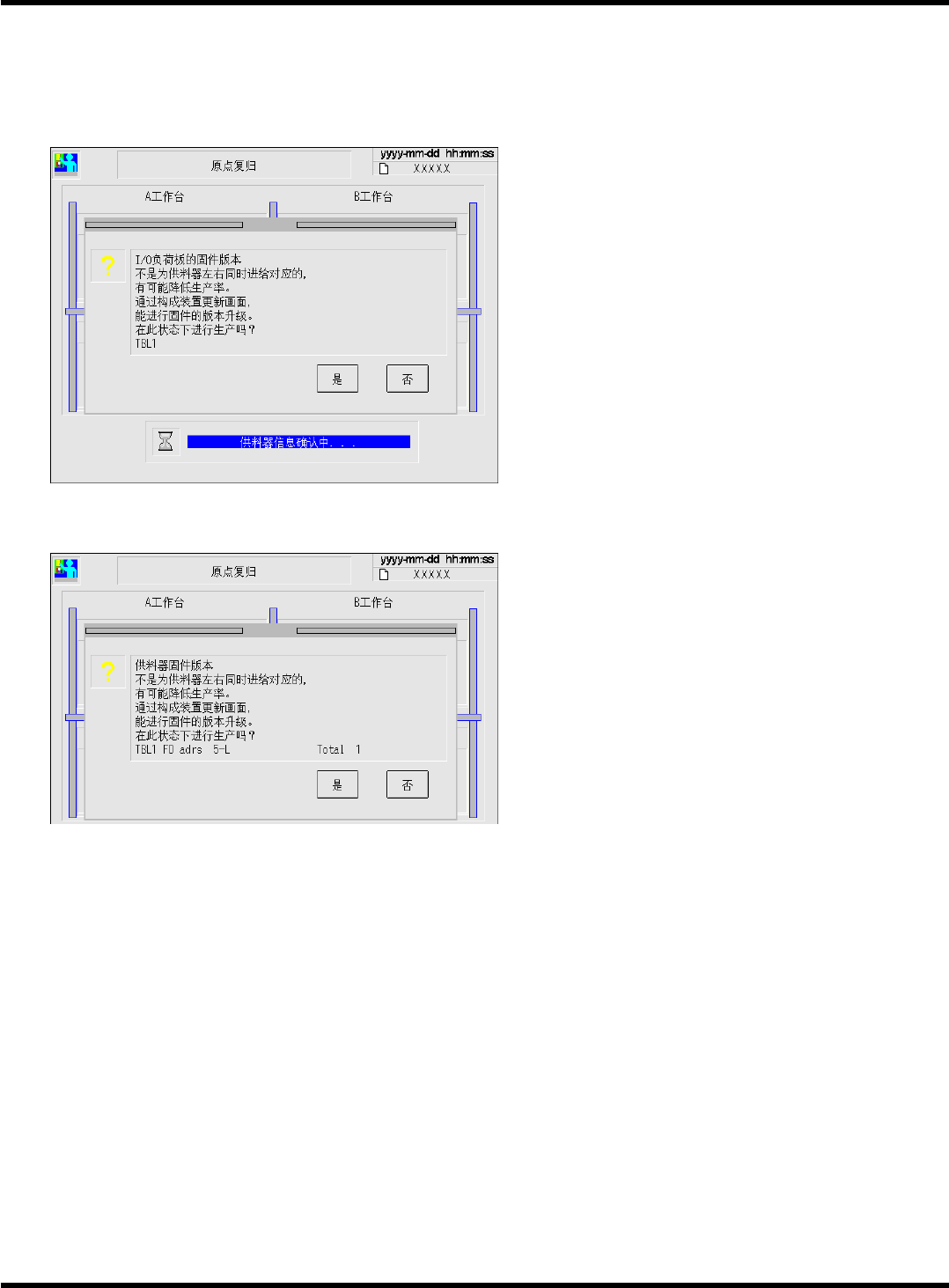

③ 在高速吸头
(12
吸嘴
)
搭载机，但以下固件版本不对应高速吸头
(12
吸嘴
)
时
•
I/O
负荷基板
•
供料器
I/O
负荷基板
•
系统进行固件版本的检查并显示信息，以表示
该固件版本不是对应版本。
∗
也可以按
[
是
]
来继续进行生产动作，但有可能导
致生产率的下降。请参照维修手册
“1.1.7
构成
装置的更新
”
，更新到对应版本。
供料器
EJM5B-Ro-0001
EJM4A-Ro-0007
EJM5B-C-OMC02-A01-00
CM101-D
操作手册

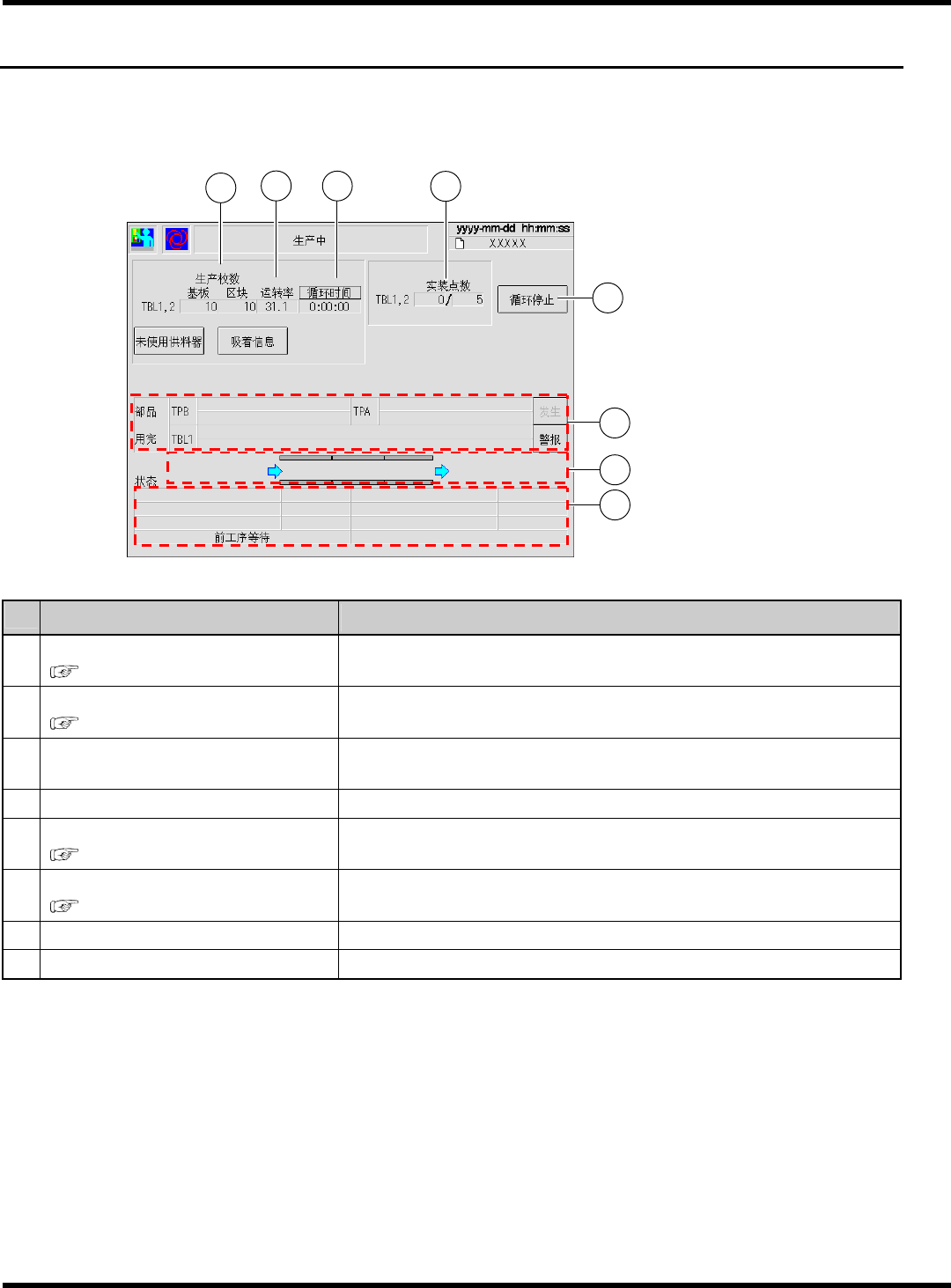

2.4
生产中
Page 2-12
2.4
生产中
2.4.1
生产中的信息与功能
显示基本的生产信息、元件用完的供料器地址、运转情况。
No.
名称
说明
‘
生产枚数
’
(
参考手册
)
生产的基板数及区块数
‘
运转率
’
(
参考手册
)
本机的运转率
循环时间
指从基板加载到实装工作台上到实装已结束的该基板开始卸载之间所需
的时间。
‘
实装点数
’
指在当前为止实装完毕的元件点数
[
循环停止
]
(
“2.5.1
停止操作
”)
当实装完实装中的基板后，要暂时停止生产时请按此按钮。
‘
部品用完
’
(
“3.
生产材料的设置
”)
显示生产中元件用完的供料器的地址。
搬送状态
显示基板的搬送状态及当前的位置。
‘
状态
’
显示当前机器的状态。
EJM5B-Pr-0007
1
2 3
4
5
6
8
7
EJM5B-C-OMC02-A01-00
CM101-D
操作手册
2.5
生产停止
Page 2-13

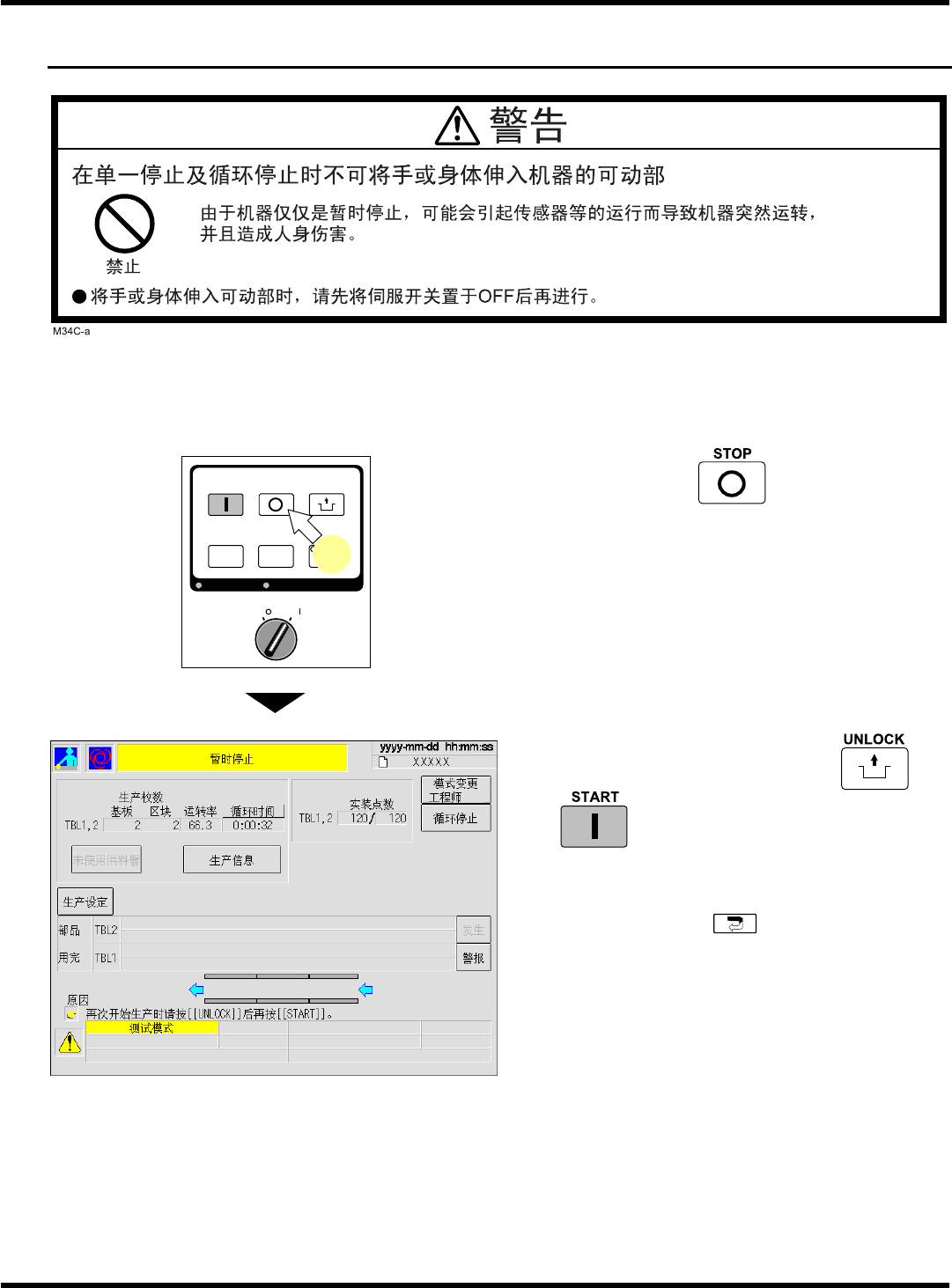

2.5
生产停止
2.5.1
停止操作
暂时停止
(
要立即停止生产时
)
1.
按操作面板的
。
•
结束正在执行的
Step
后中断生产，然后显示暂
时停止的画面。
2.
再次开始生产时，按操作面的
→
。
•
再次开始生产。
∗
中止生产时，按
就会返回主菜单画面。
EJM5B-Pr-0008
OFF ( )
ON ( )
SERVO
STOP
UNLOCK
STEP
START
LIGHT ON
SELECT
KEY LOCK BACK LIGHT OFF
1
