CM101-D 操作手册 4.6 实装坐标示教 Pa ge 4- 55 5. 调整照明值，使画面清晰可见。 ∗ 按操作面板的 的同时按下识别画面的 红色三角 ，将现在状态位置移至指 定的修 正位置。 6. 按操作面板的 + [ 完成 ] 。 ∗ 照相机移向下一计测位 置。 请对所选择的位置同样 进行步骤 5. ~ 6. 的操 作，并调整。 • 所有计测点的示教一结 束，就会根据所示教的 坐标计算出中心位置并 保存数据，显示 “ 计测完 …
CM101-D
操作手册
4.6
实装坐标示教

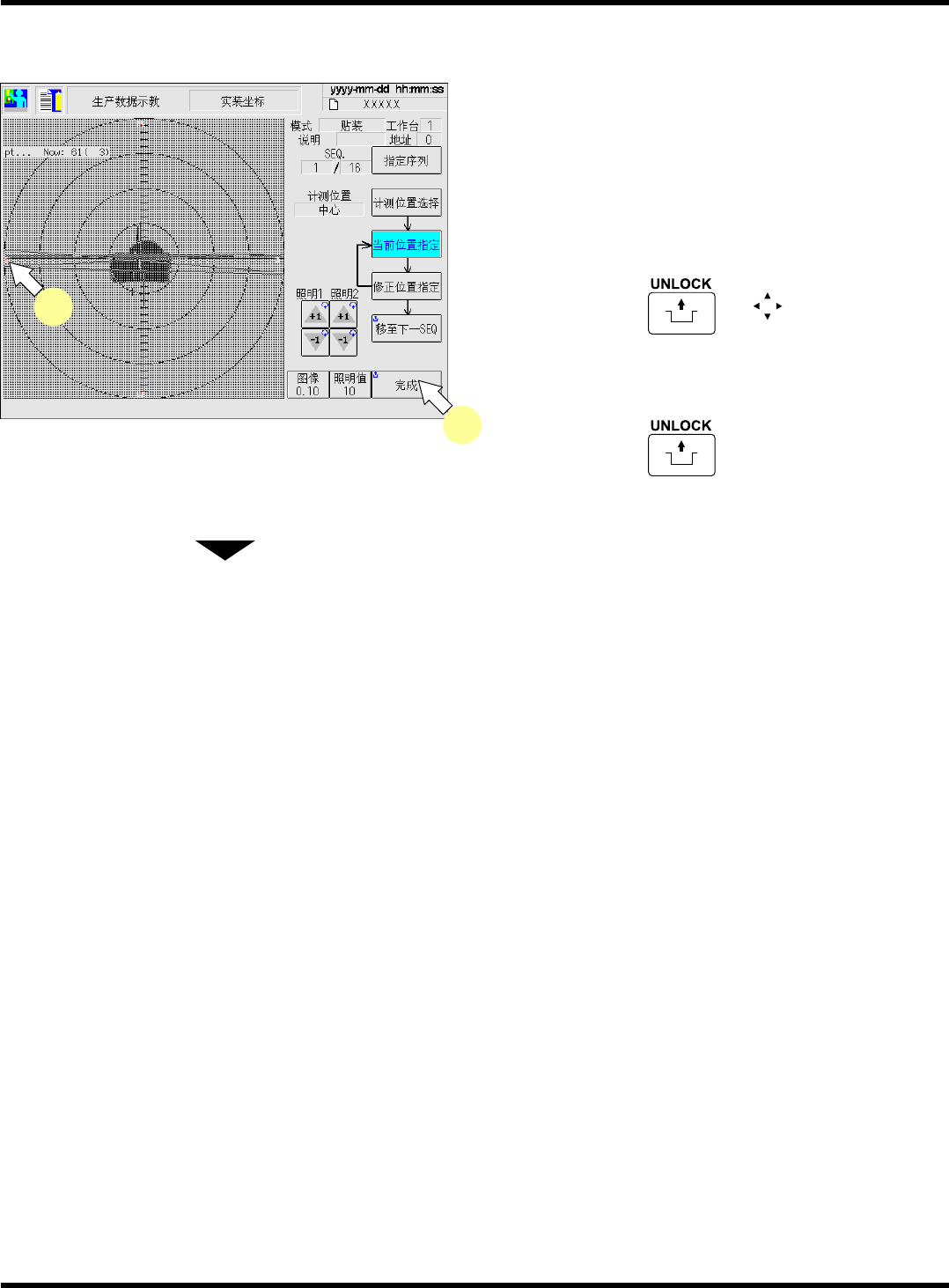

Page 4-54
实装完成的基板时
1.
进行未实装基板时的步骤
1. ~ 10.
的操作。
2.
按
[
计测位置选择
]
。
∗
在中心以外计测时，请选择计测位置。
3.
按操作面板的
+
。
∗
请移动至所实装芯片的任意的现在状态位置。
4.
按操作面板的
+
[
完成
]
。
∗
请对需要选择的部位反复进行步骤
2. ~ 4.
的操
作。
下一页
EJM4A-Dm-0032
4
3
EJM5B-C-OMC04-A02-00
CM101-D
操作手册
4.6
实装坐标示教

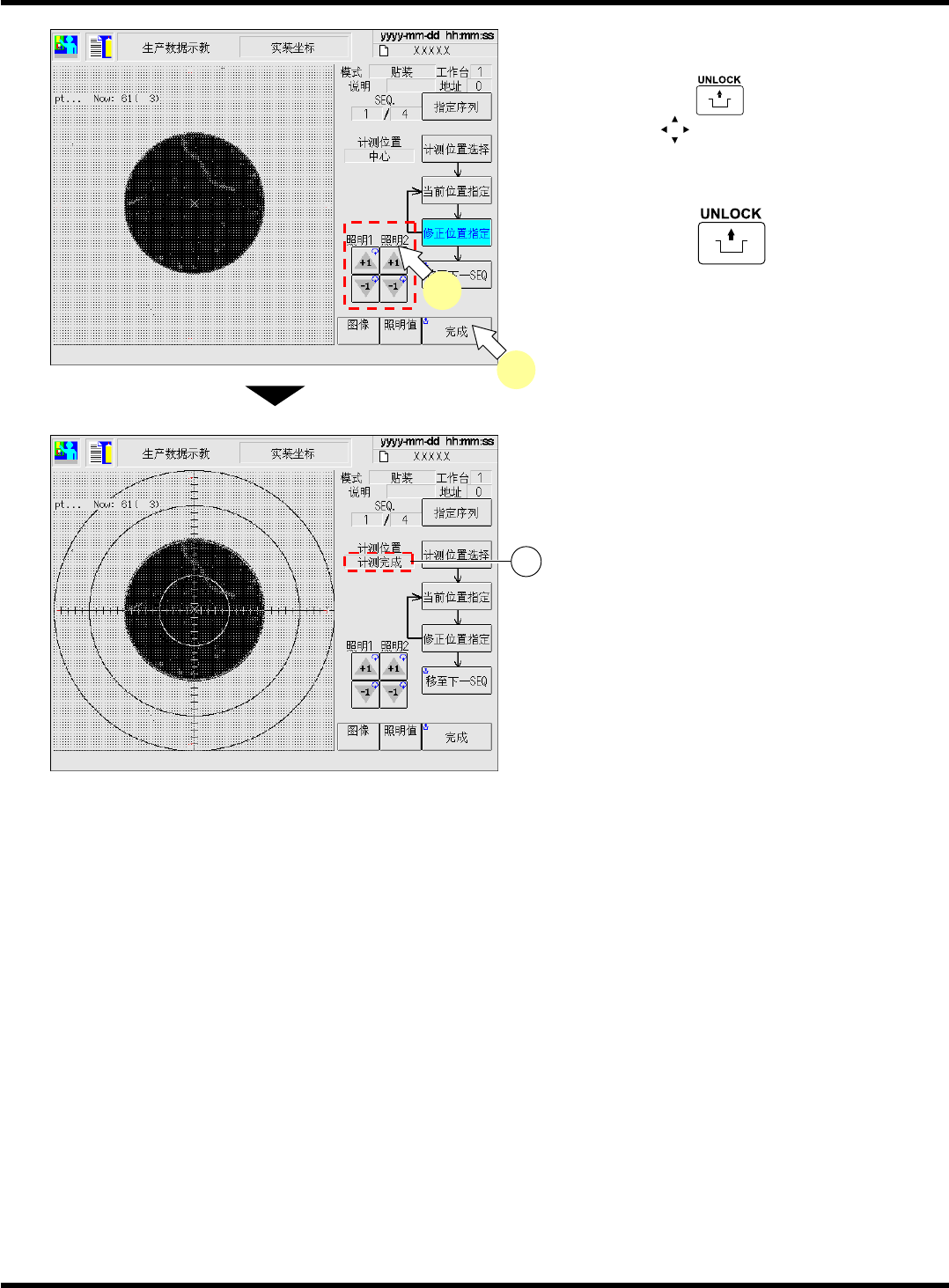

Page 4-55
5.
调整照明值，使画面清晰可见。
∗
按操作面板的
的同时按下识别画面的
红色三角
，将现在状态位置移至指定的修
正位置。
6.
按操作面板的
+
[
完成
]
。
∗
照相机移向下一计测位置。
请对所选择的位置同样进行步骤
5. ~ 6.
的操
作，并调整。
•
所有计测点的示教一结束，就会根据所示教的
坐标计算出中心位置并保存数据，显示
“
计测完
成
”
。
EJM4A-Dm-0034
1
EJM4A-Dm-0033
6
5
EJM5B-C-OMC04-A02-00
CM101-D
操作手册

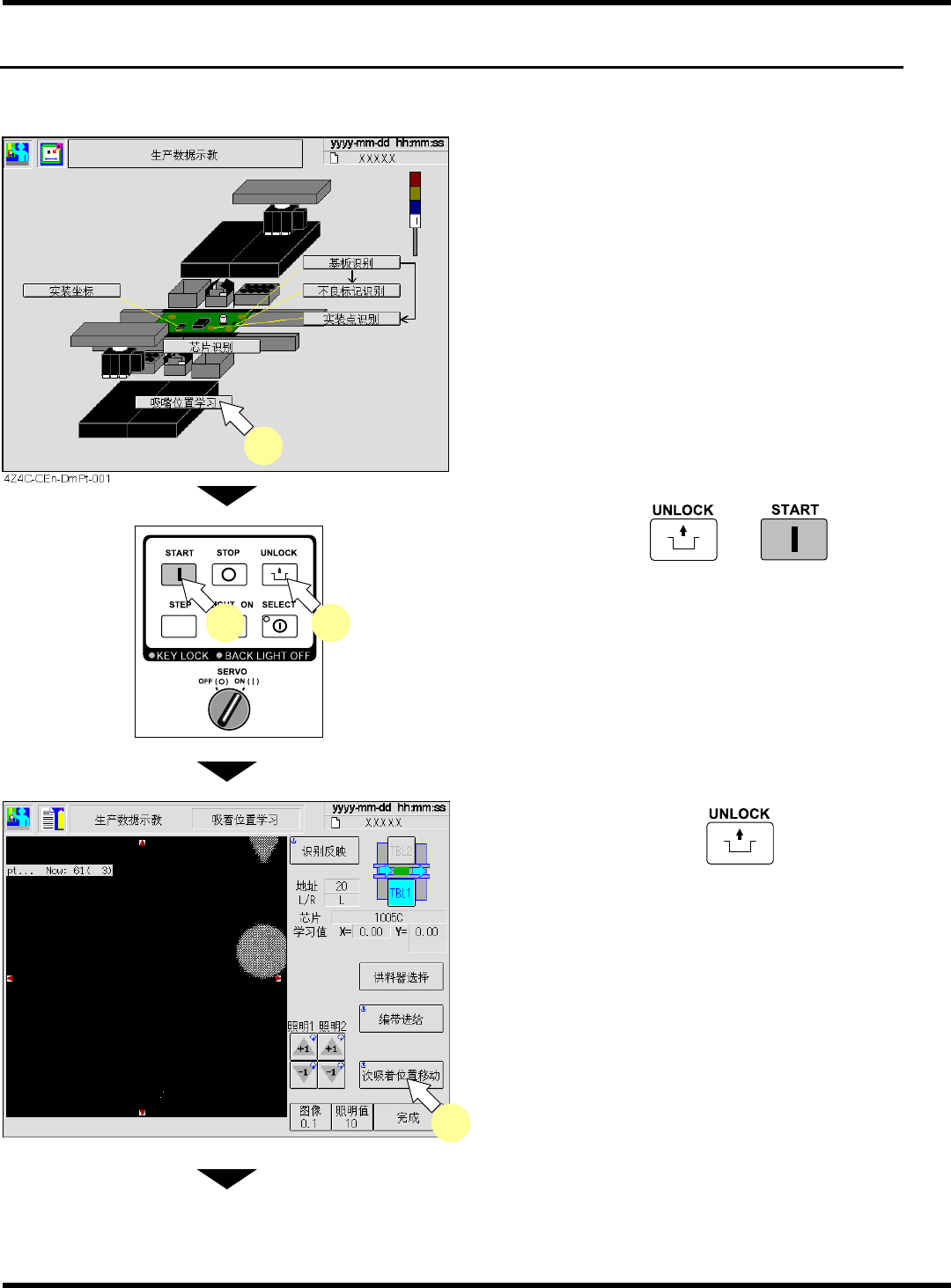

4.7
吸着位置学习示教
Page 4-56
4.7
吸着位置学习示教
对生产时的吸着位置学习的基础数据进行示教。
1.
按
[
吸着位置学习
]
。
2.
按操作面板的
→
。
•
原点复归已完成，不必进行此操作。
3.
依次进行示教时，按
+
[
次吸着位
置移动
]
。
•
吸头照相机移至吸着位置。
∗
指定任意供料器地址时，请按
[
供料器选择
]
。
下一页
1
2 2
EJM5B-Dm-0012
3
EJM5B-C-OMC04-A02-00
