CM101-D 操作手册 3.1 智能供料器的设置 Page 3-8 3.1.4 大卷盘用的芯棒设置 1. 用螺丝 ( 本机附属 ) 将大卷盘用的芯棒 ( 本机附属 ) 安装在分离器上。 ∗ 有 4 种安装间距不同的芯 棒，请按照编带卷盘 的大小，安装芯棒。 • 照片为将芯棒安装于插 图的框线位置上时的状 态。两面都可以安装。 • 芯棒的固定孔共有 4 处。 附属品 芯棒 型号 : N610 001638AA 21 mm 安装间距用…
CM101-D
操作手册
3.1
智能供料器的设置
Page 3-7

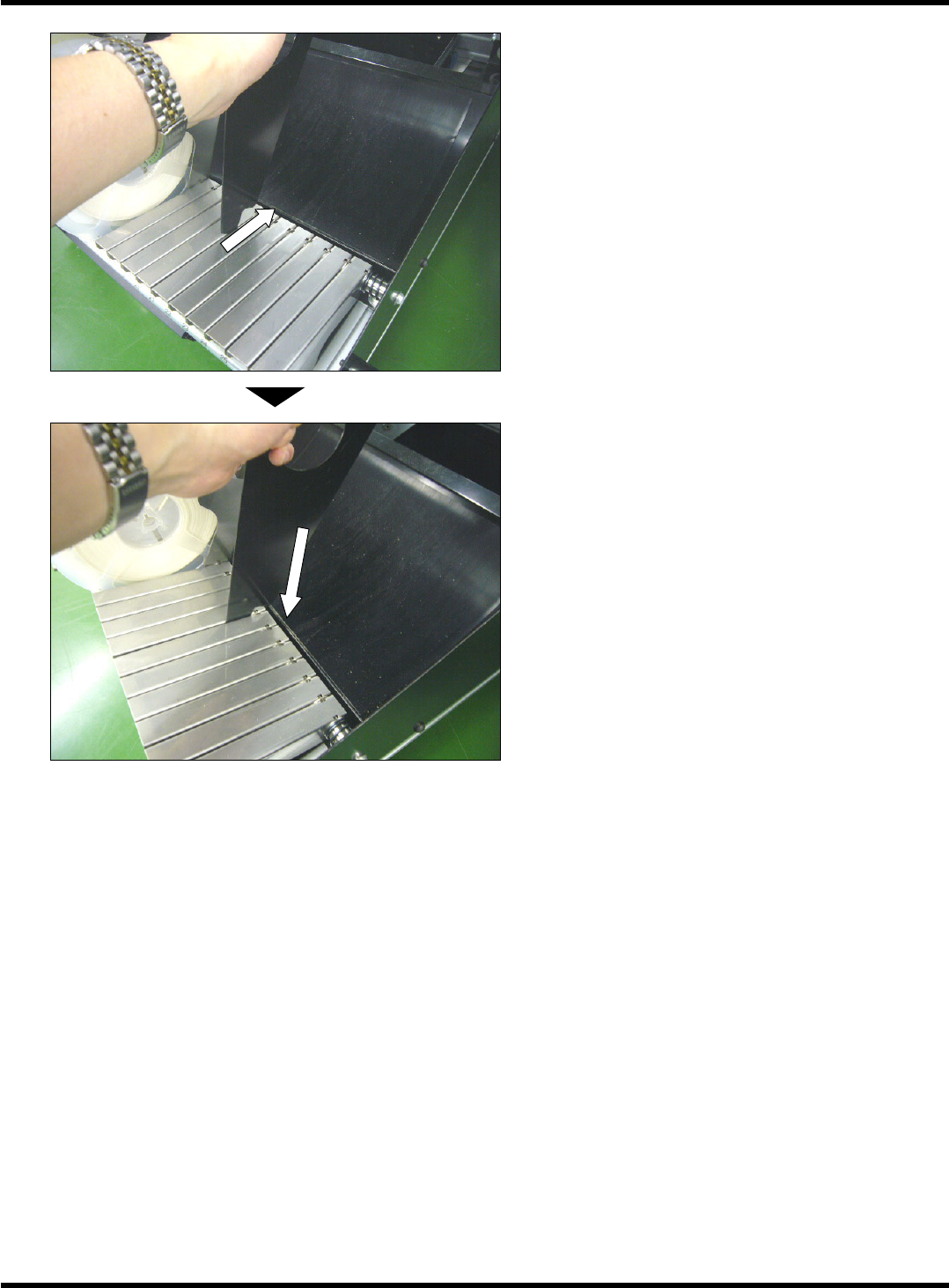

2.
将分离器上部顶点作为支点使其旋转，然
后将分离器下端通过卷盘导轨的空隙。
3.
设置分离器，以使其放置在卷盘导轨支点
轴的隔板上。
FCCT-007P
FCCT-008P
EJM5B-C-OMC03-A01-00
CM101-D
操作手册
3.1
智能供料器的设置
Page 3-8
3.1.4
大卷盘用的芯棒设置
1.
用螺丝
(
本机附属
)
将大卷盘用的芯棒
(
本机附属
)
安装在分离器上。
∗
有
4
种安装间距不同的芯棒，请按照编带卷盘
的大小，安装芯棒。
•
照片为将芯棒安装于插图的框线位置上时的状
态。两面都可以安装。
•
芯棒的固定孔共有
4
处。
附属品
芯棒
型号
: N610001638AA
21 mm
安装间距用芯棒
(
长度
: 19.2 mm)
型号
: KXFB058WA00···5
个
42 mm
安装间距用芯棒
(
长度
: 40.2 mm)
型号
: KXFB058XA00···5
个
63 mm
安装间距用芯棒
(
长度
: 61.2 mm)
型号
: KXFB058YA00···5
个
84 mm
安装间距用芯棒
(
长度
: 82.2 mm)
型号
: KXFB058ZA00···5
个
EJK1A-029P
分离器
芯棒
螺丝
M4
×
8L
EJK1A-028P
1
2
3
4
FCCT-001E
FCCT-001E
直接托盘连结时
(
选购件
)
小卷盘用
大卷盘用
(2
处
)
整体交换台车
(
小型式
)
φ
382
尺寸卷盘用
EJM5B-C-OMC03-A01-00
CM101-D
操作手册
3.1
智能供料器的设置
Page 3-9
3.1.5

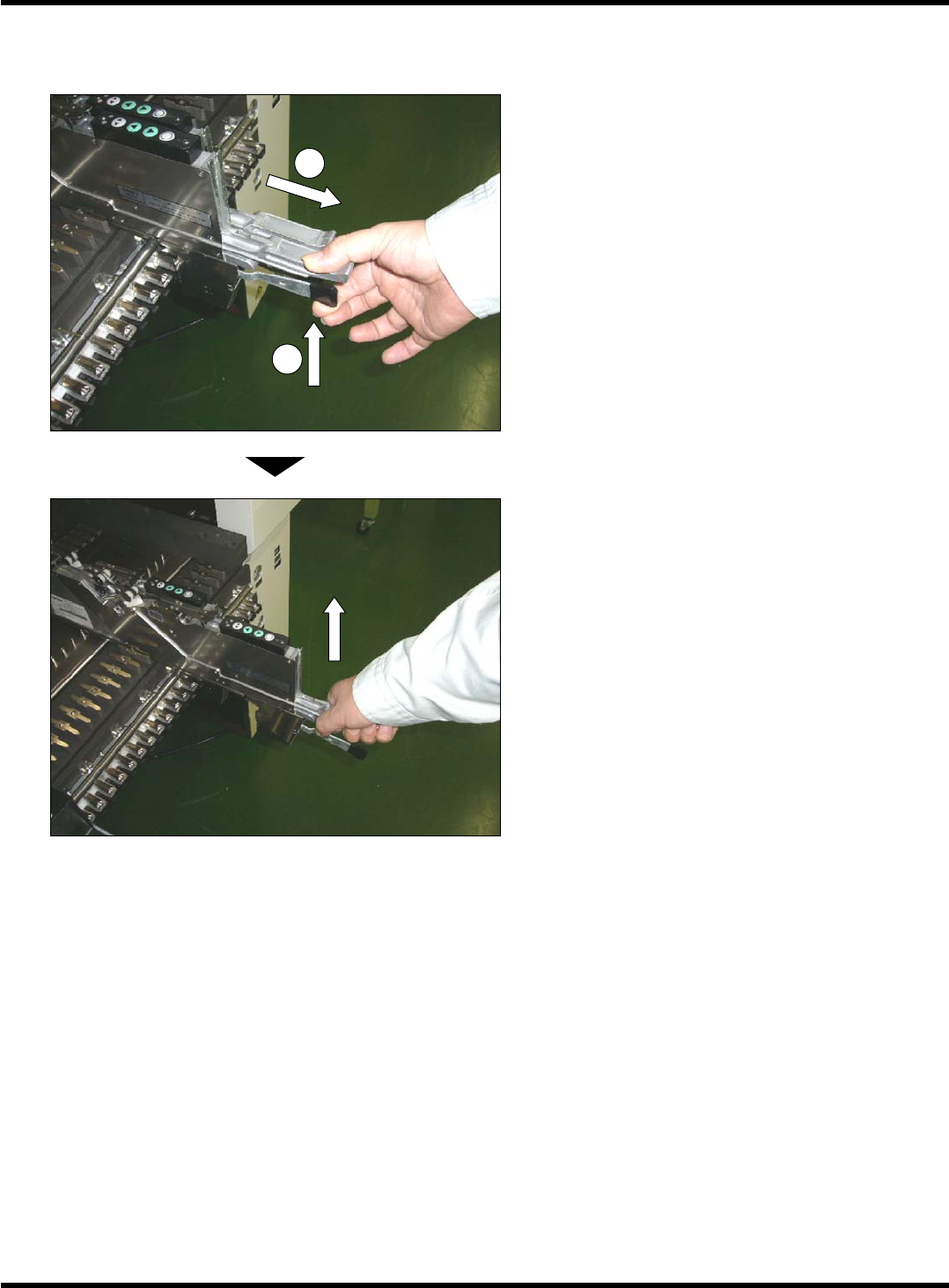

卸下方法
1.
抬起把手拉出供料器。
∗
卸下供料器时，请注意不要被旁边的供料器夹
住手和手指，并请按照照片来卸下。
2.
提起后部，从供料器基座卸下。
∗
请用双手卸下供料器时。
EJM5B-C-OMC03-A01-00
EJM5B-027P
EJM5B-026P
1
2
