CM101-D 操作手册 4.2 基板识别示教 Page 4-6 5. 按 [ 基板识别 ] 。 • 将显示 < 基板识别 > 画面。 6. 将基板设置在基板搬入口。 7. 按操作面板的 + [ 示教开始 ] 。 • 搬入基板。 8. 打开安全盖，将基板押紧在基板止动器和 固定导轨 ( 前侧 ) 。 9. 关闭安全盖后，按 [ 完成 ] 。 • 支撑板将会上升以使基 板固定，并自动进行识 别动作。 ∗ 请在示教画面调整基板 …
CM101-D
操作手册
4.2
基板识别示教
Page 4-5
4.2.3
示教步骤
进行基板识别示教前，请在
PT
侧确认所编制的数据软件开关
“
基板识别
”
是否被设为
ON
。

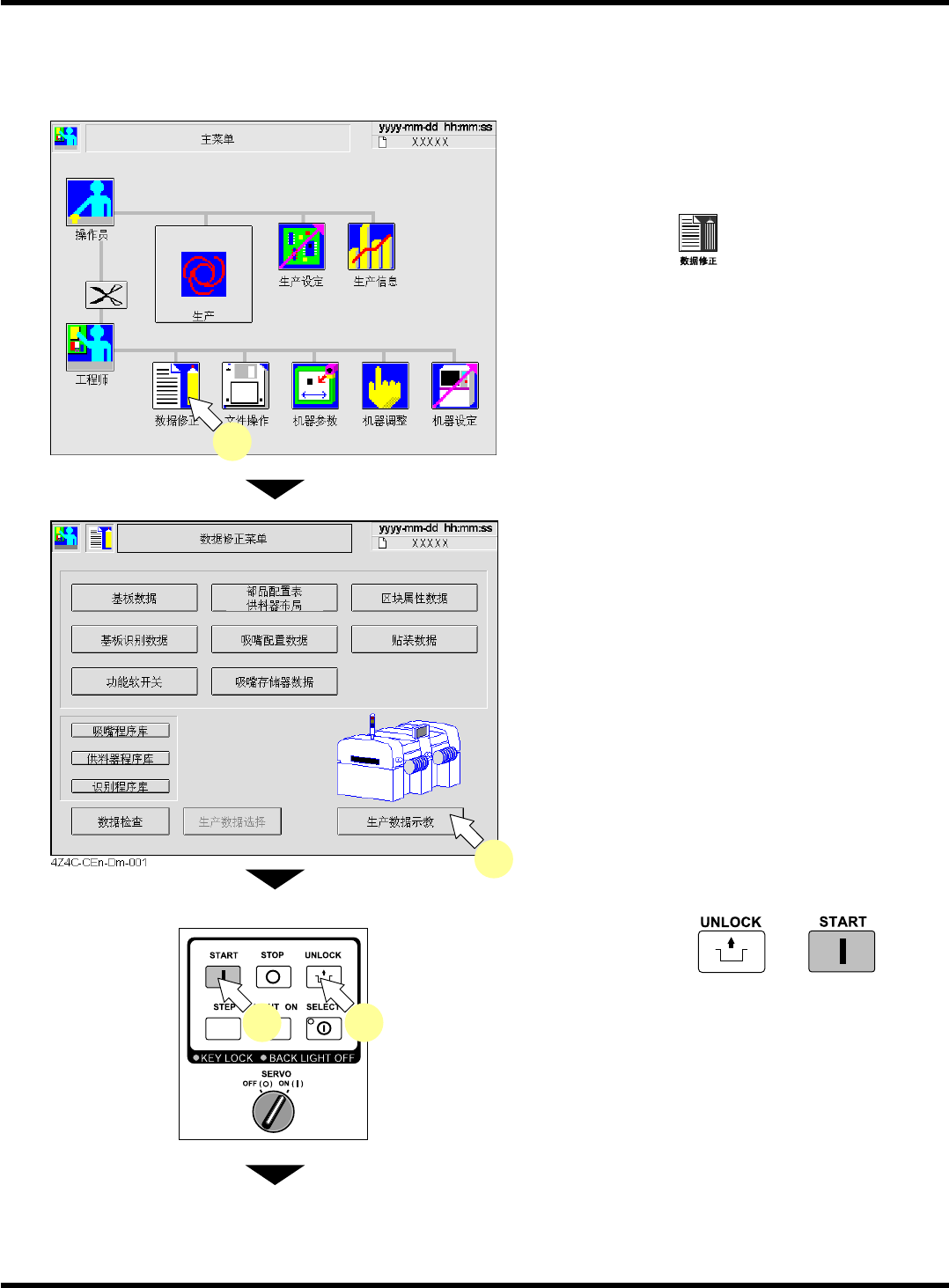

1.
显示
<
主菜单
>
画面由
PT
传送进行生产基
板变更的基板数据。
2.
按主菜单的
。
•
将显示数据修正的菜单画面。
3.
按
[
生产数据示教
]
。
•
将显示
<
生产数据示教
>
画面。
4.
按操作面板的
→
。
•
原点复归已完成，不必进行此操作。
下一页
4Z4C-CEn-Main-001
2
3
4 4
EJM5B-C-OMC04-A01-00
CM101-D
操作手册
4.2
基板识别示教
Page 4-6
5.
按
[
基板识别
]
。
•
将显示
<
基板识别
>
画面。
6.
将基板设置在基板搬入口。
7.
按操作面板的
+
[
示教开始
]
。
•
搬入基板。
8.
打开安全盖，将基板押紧在基板止动器和
固定导轨
(
前侧
)
。
9.
关闭安全盖后，按
[
完成
]
。
•
支撑板将会上升以使基板固定，并自动进行识
别动作。
∗
请在示教画面调整基板标记的位置。
下一页
EJM5B-Dm-0004
3Y3C-086P
7
5
EJM5B-C-OMC04-A01-00
EJM5B-Dm-0063
9
CM101-D
操作手册
4.2
基板识别示教
Page 4-7
10.
按
[
完成
]
。
•
自动保存数据。
11.
按操作面板的
+
[
次识别位置
]
。
•
移向下一基板识别标记位置，自动进行识别动
作。
12.
按
[
完成
]
。
•
自动保存数据。
∗
在基板识别上选择
[ABC
点
]
、
[ABCD
点
]
时，请
重复步骤
11. ~ 12.
，同 时 对
C
点和
D
点进行示
教。
下一页
EJM5B-Dm-0044
3Y3C-086P
11
EJM5B-Dm-0045
3Y3C-086P
12
EJM5B-Dm-0043
3Y3C-086P
10
