CM101-D 操作手册 5.3 搬送导轨宽度的调 整 Page 5-6 2. 按 [ 传送带宽度调整 ] 。 3. 将伺服开关置于 ON ( I ) 。 4. 按操作面板的 → 。 • 原点复归已完成，不必 进行此操作。 • 将显示传送带宽度的调 整画面。 5. 按操作面板的 + [ 执行 ] 。 • 显示 “ 传送带宽度调整准备 中… ” → “ 传送带宽 度调整中… ” 这一信息，并进行搬送导轨的 自动 宽度调整。 6. 按功能键…

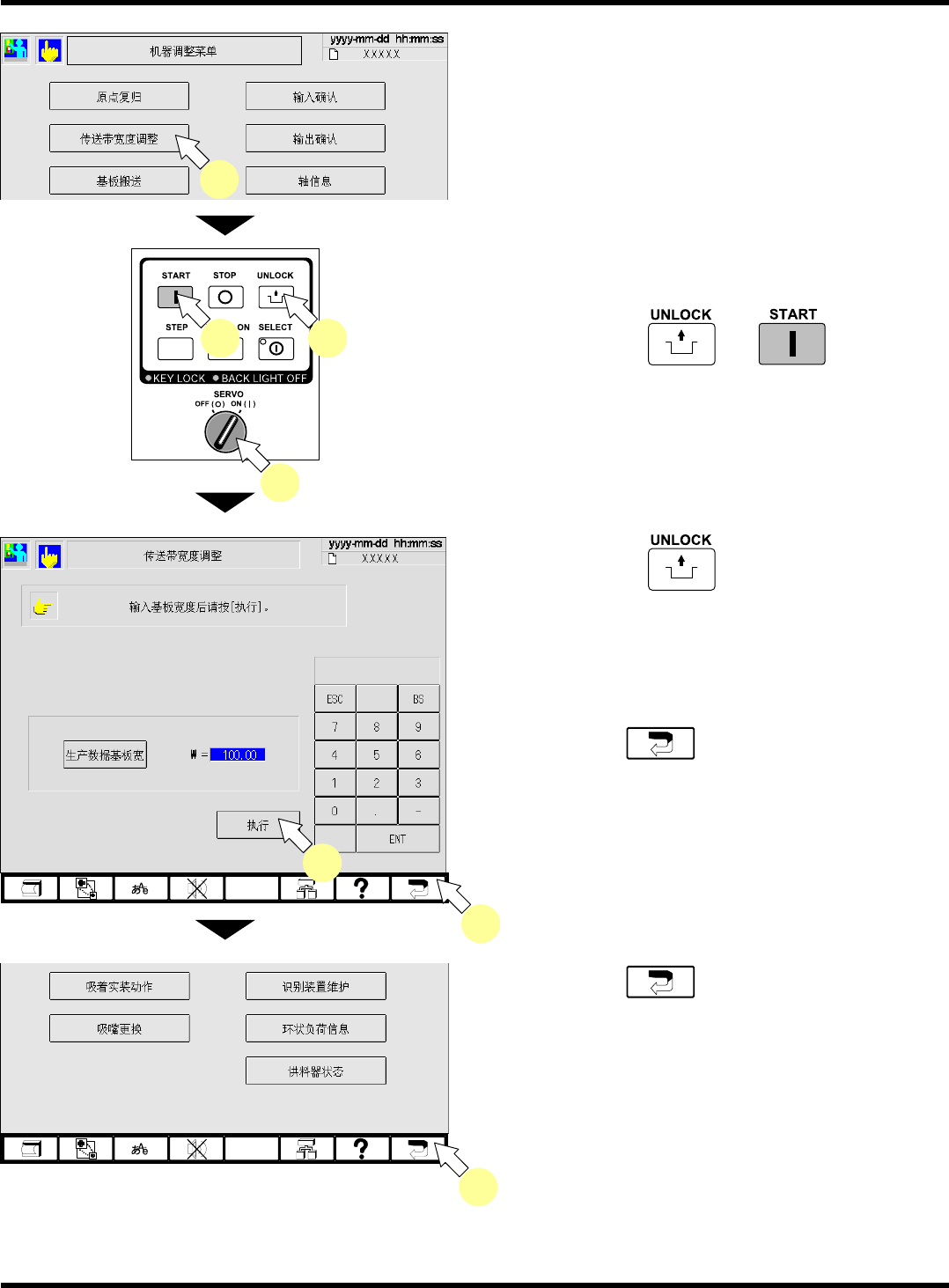

CM101-D
操作手册

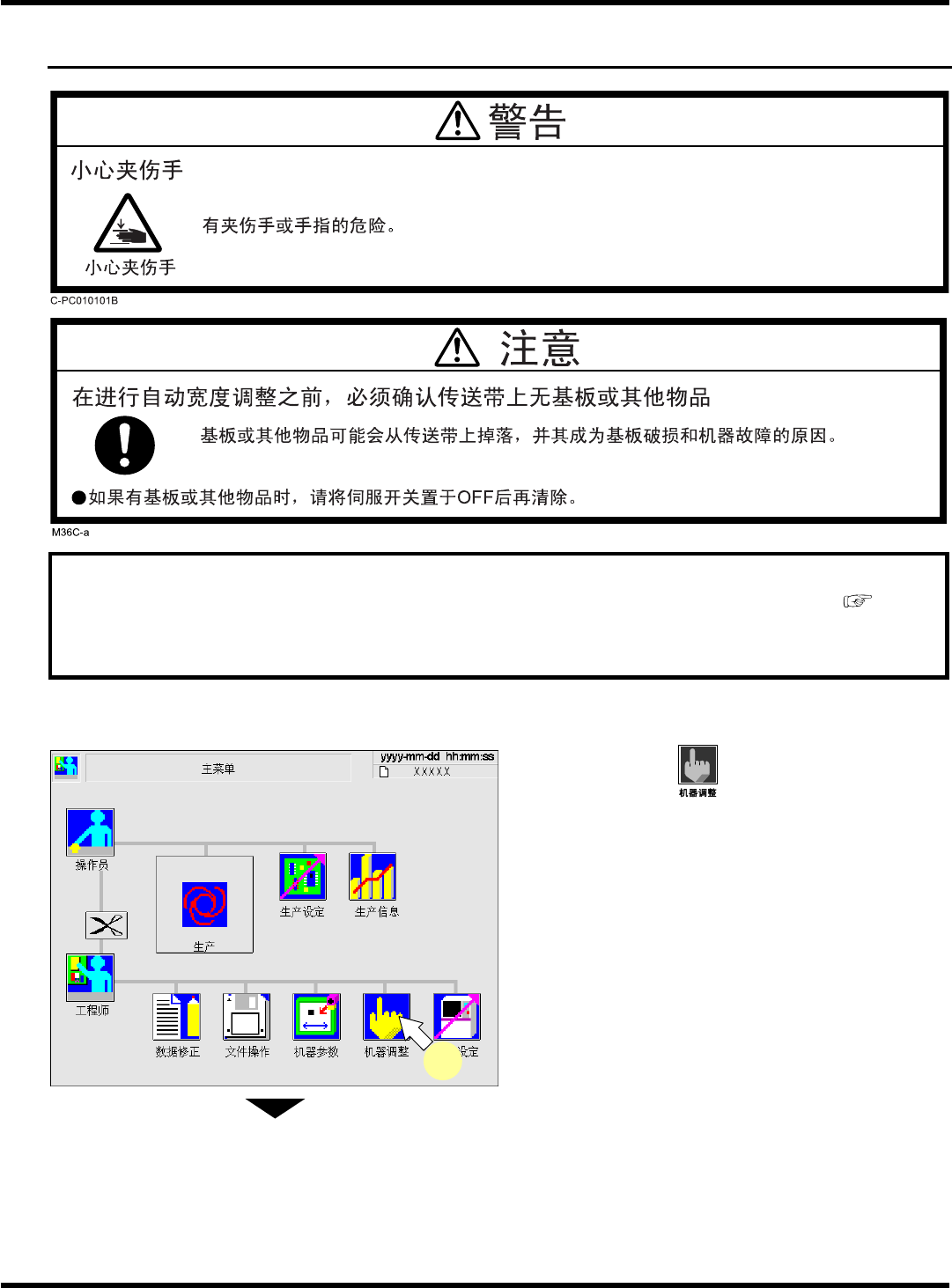

5.3
搬送导轨宽度的调整
Page 5-5
5.3
搬送导轨宽度的调整
要求
基板变小
(
搬送导轨宽度变小
)
时，在进行导轨宽度调整前请卸下基板支撑块。
(
“5.4
支撑销的安装
”)
忘记拆卸时，防止支撑销和传送带接触的传感器会动作，并发生
“
支撑
(
销
)
·传送带干涉错误
”
，则中断自动宽度调整。
根据基板尺寸·厚度的数据，自动调整搬送传送带及基板支座的导轨宽度。
1.
按主菜单的
。
下一页
4Z4C-CEn-Main-001
1
EJM5B-C-OMC05-A01-00
CM101-D
操作手册
5.3
搬送导轨宽度的调整
Page 5-6
2.
按
[
传送带宽度调整
]
。
3.
将伺服开关置于
ON ( I )
。
4.
按操作面板的
→
。
•
原点复归已完成，不必进行此操作。
•
将显示传送带宽度的调整画面。
5.
按操作面板的
+
[
执行
]
。
•
显示
“
传送带宽度调整准备中…
”
→
“
传送带宽
度调整中…
”
这一信息，并进行搬送导轨的自动
宽度调整。
6.
按功能键的
。
•
返回至机器调整的菜单画面。
7.
按功能键的
。
•
返回至主菜单的画面。
EJM4A-Ma-Menu-0001
2
EJM5B-Ma-0011
5
6
EJM4A-Ma-Menu-0001
7
3
4 4
EJM5B-C-OMC05-A01-00
CM101-D
操作手册

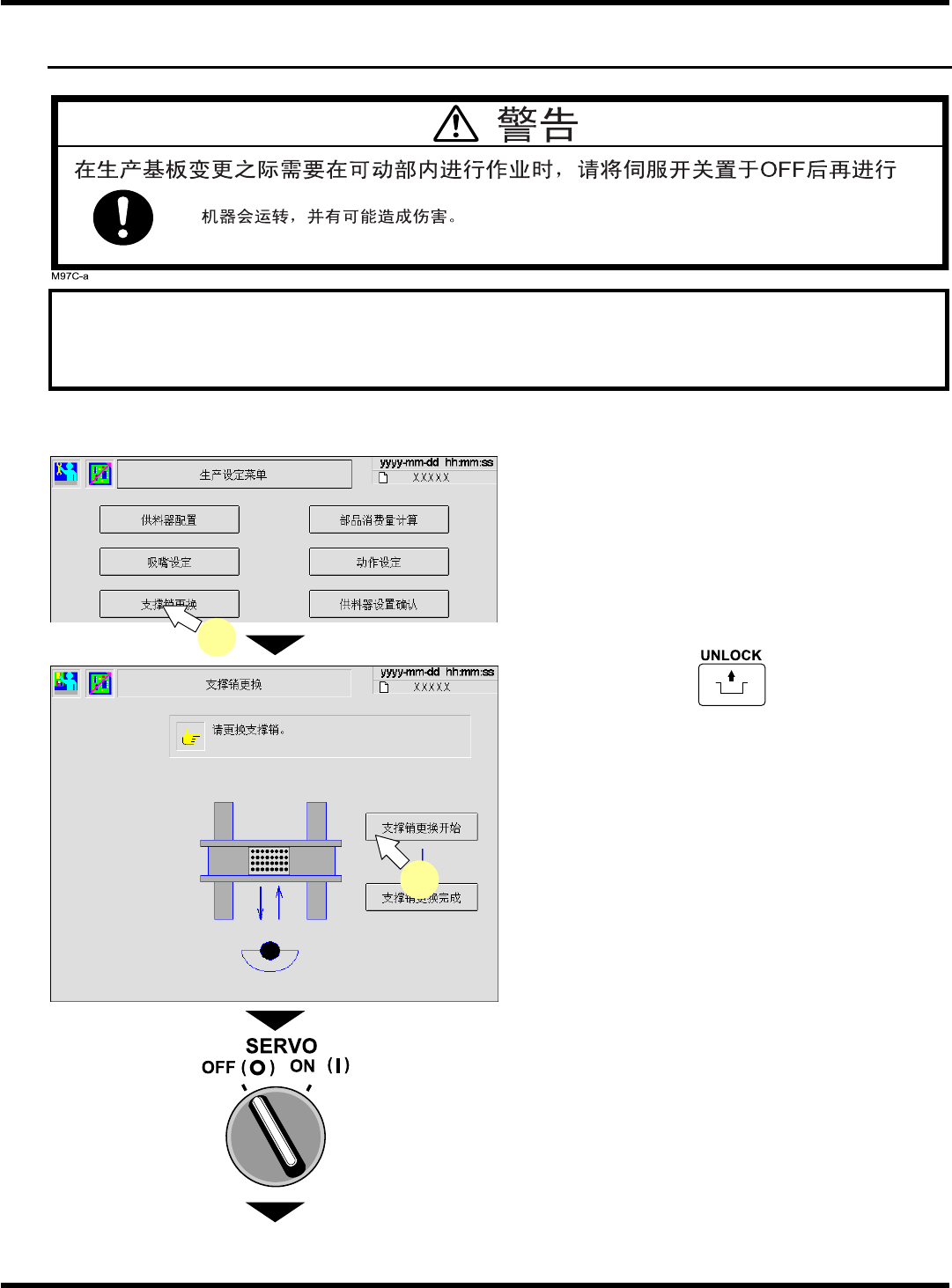

5.4
支撑销的安装
Page 5-7
5.4
支撑销的安装
要求
开始作业前，请将对象工作台前侧的供料器全部卸下来。若不进行卸下就不能进行基板
支撑区块的更换。
变更完基板的大小·厚度后或在基板内侧贴装元件时进行调整。
1.
按生产设定菜单的
[
支撑销更换
]
。
•
将显示
<
支撑销更换
>
画面。
2.
按操作面板的
+
[
支撑销更换开
始
]
。
•
基板支撑块将上升，变成可拉出的状态。
3.
将伺服开关置于
OFF (O)
。
4.
打开安全盖。
下一页
EJM4A-Pc-Menu-0001
1
EJM5B-Pc-0016
2
