CM101-D 操作手册 3.4 整体交换台车 ( 选购件 ) 的安装和拆卸 Pa ge 3- 13 3.4 整体交换台车 ( 选购件 ) 的安装和拆 卸 事先对整体交换台车准 备好离线准备 ∗ 1 ， 然后切换 机种时交换整体交换台车。 采取此方式， 则可同 时交换多量供料器。 ∗ 1: 若要不使用本机对整体 交换台车进行离线准备，需 要整体交换台车准备装置 ( 选购件 ) 。 要求 • 该维护作业，应在电源开关以及伺服开关处于 ON…
CM101-D
操作手册
3.3
在手放托盘供料器
(
供料器类型
)
上安装托盘
Page 3-12
4.
插入到锁杆
上起来的位置。
3.3.2
卸下方法
1.
边按下锁杆，边拉出托盘板。
EJM5B-070P
EJM5B-C-OMC03-A01-00
EJM5B-034P
1
CM101-D
操作手册
3.4
整体交换台车
(
选购件
)
的安装和拆卸
Page 3-13
3.4
整体交换台车
(
选购件
)
的安装和拆卸
事先对整体交换台车准备好离线准备
∗
1
，然后切换机种时交换整体交换台车。采取此方式，则可同
时交换多量供料器。
∗
1:
若要不使用本机对整体交换台车进行离线准备，需要整体交换台车准备装置
(
选购件
)
。
要求
•
该维护作业，应在电源开关以及伺服开关处于
ON ( I )
的状态下进行。在吸头的动
作范围内进行作业时，请务必打开安全盖。
(
当打开安全盖时，将会切断向
XY
电机的供电，以确保作业时的安全。
)
•
进行整体交换台车的安装、卸下以及搬送作业时，有可能因碰撞而导致整体交换台
车及供料器的破损，因此请边确认前后左右的位置边进行作业。
3.4.1
整体交换台车的拆卸顺序
1.
按主菜单的
。
•
生产设定菜单画面将被显示。
下一页
EJM5B-C-OMC03-A01-00
EJM6A-Main-0002
1
CM101-D
操作手册
3.4
整体交换台车
(
选购件
)
的安装和拆卸
Page 3-14
2.

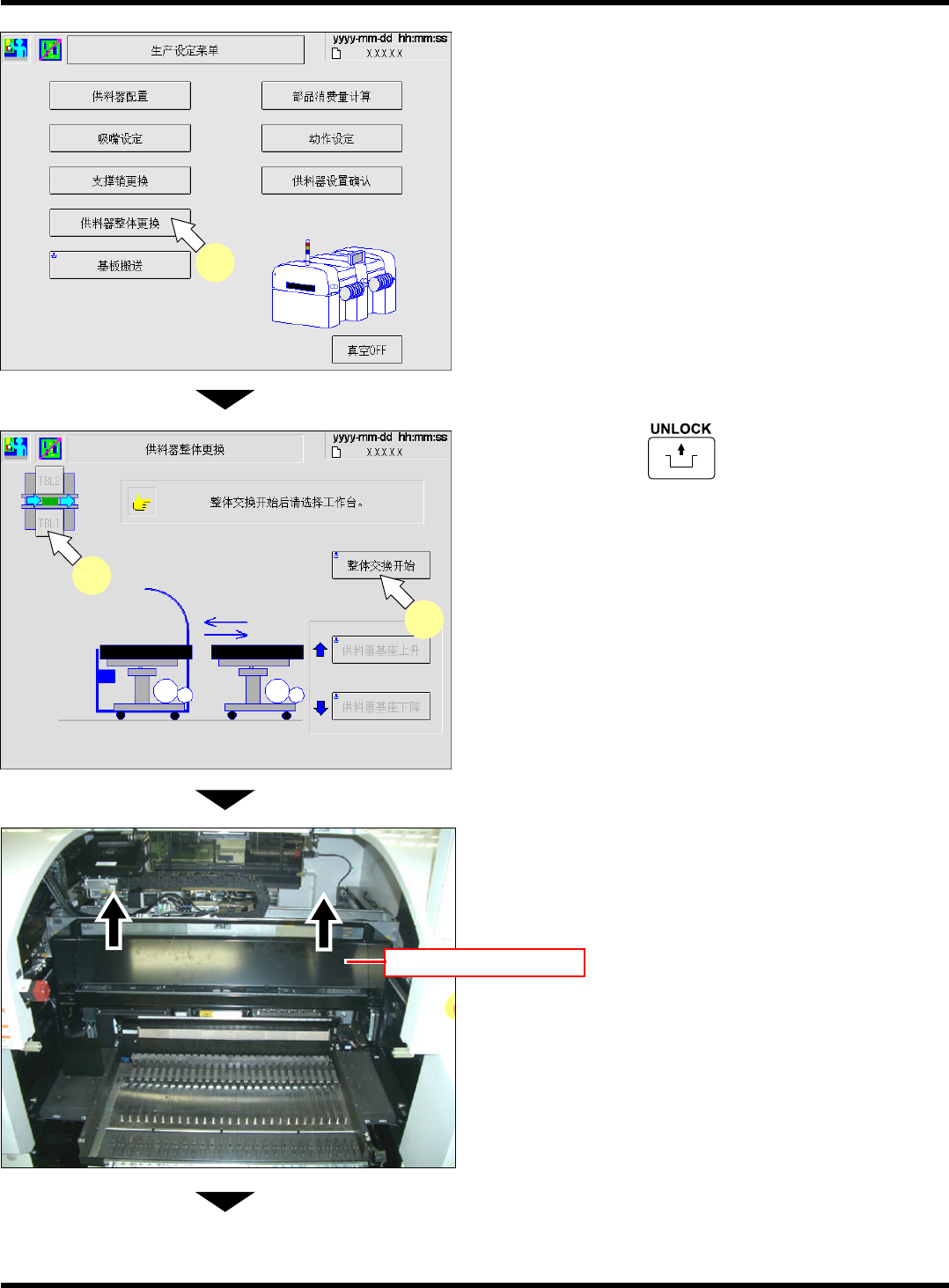

按
[
供料器整体更换
]
。
•
吸头退避。
3.
按操作面板的
+
[
整体交换开
始
]
。
4.
选择要进行作业的工作台。
5.
打开安全盖。
6.
打开供料器工作台盖。
下一页
EJM6A-Pc-0001
2
EJM5B-Pc-0030
3
4
EJM5B-C-OMC03-A01-00
EJM5B-059P
供料器工作台盖
