CM101-D 操作手册 1.2 彩色接触面板 Page 1-4 1.2.2 功能键 画面上下功能键具有各 种功能。按下各键就会发挥 如下说明的功能。 下功能键 功能 画面打印 进行画面的打印。 由连接在 PT 上的打印机打印。 叠加 在彩色接触面板上以叠 加来显示识别画面。每按一 下该键就会按照全屏 → 缩小 1/2 ·左 上 → 缩小 1/2 ·右上 → 缩小 1/2 ·右下 → 缩小 1/2 ·左下 → 消去的顺序进行切换 。 语…
CM101-D
操作手册
1.2
彩色接触面板
Page 1-3
1.2
彩色接触面板
本机的操作在彩色接触面板和操作面板上进行。本节对彩色接触面板的基本操作进行了说明。
1.2.1

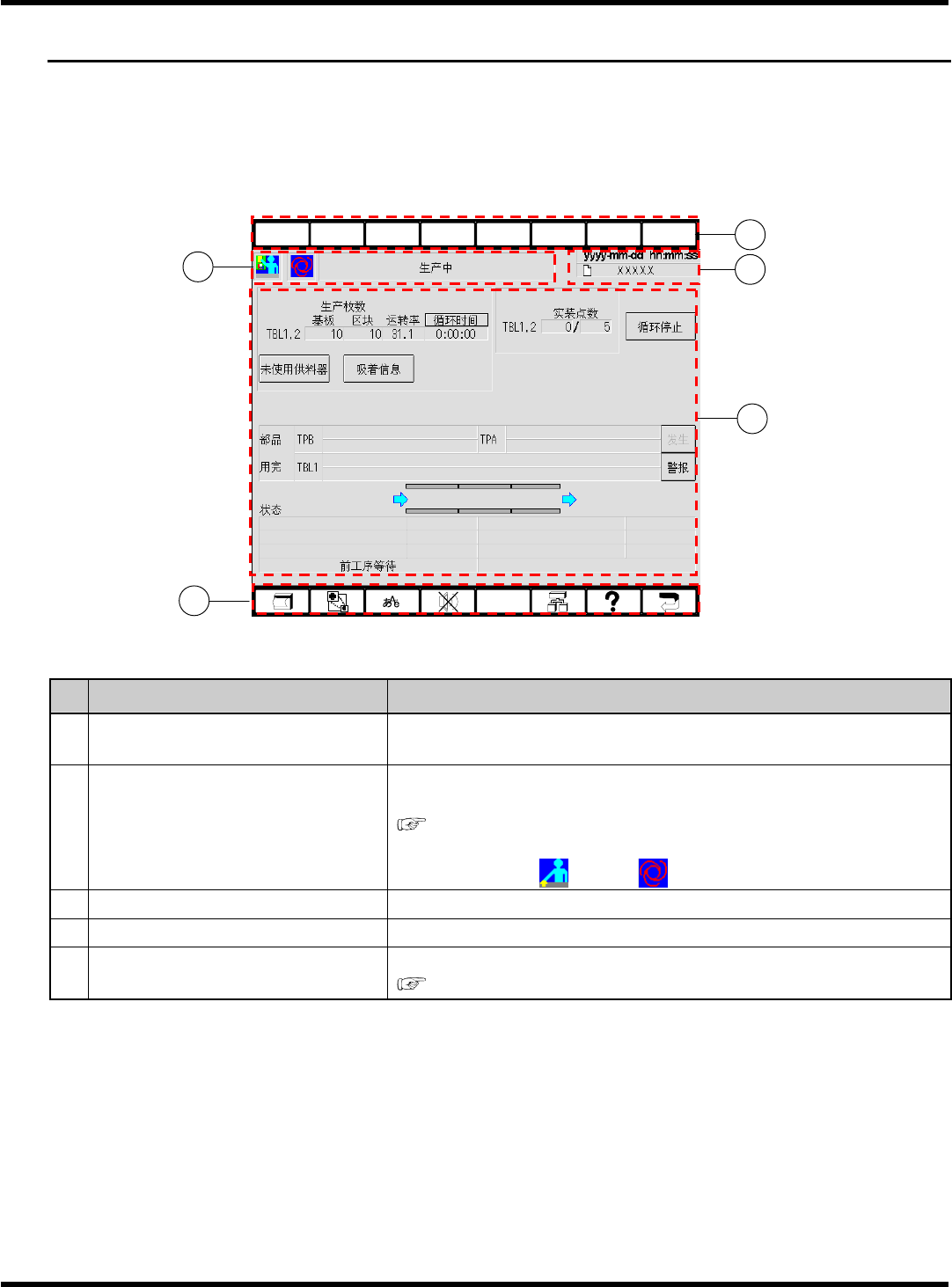

彩色接触面板的构成
彩色接触面板的构成如下。
No.
名称
说明
上功能键
现在未使用。
即使按下也无效。
阶层、模式、菜单名的显示区域
用图标和项目名显示当前画面的状态。
图标显示与主菜单相同的项目。
(
“1.3
主菜单
”)
例
)
画面如上时
表示在操作员模式
生产中
、暂时停止。
年月日时间、数据名的显示区域
显示当前的公历年月日、时间、数据名。
状态显示、开关、信息的区域
显示本机的状态、信息及进行操作的开关等。
下功能键
分配常用功能。
(
“1.2.2
功能键
”)
1
F 1 F 2 F 3 F 4 F 5 F 6 F 7 F 8
EJM5B-Pr-0001
5
3
4
2
EJM5B-C-OMC01-A01-00
CM101-D
操作手册
1.2
彩色接触面板
Page 1-4
1.2.2
功能键
画面上下功能键具有各种功能。按下各键就会发挥如下说明的功能。
下功能键
功能
画面打印
进行画面的打印。
由连接在
PT
上的打印机打印。
叠加
在彩色接触面板上以叠加来显示识别画面。每按一下该键就会按照全屏
→
缩小
1/2
·左
上
→
缩小
1/2
·右上
→
缩小
1/2
·右下
→
缩小
1/2
·左下
→
消去的顺序进行切换。
语言切换
将彩色接触面板上显示的文字依日文
→
中文
→
英文的顺序反复切换。
报警器停止
停止报警器的鸣叫。
树状跳跃
无论处于任何画面，按下该键就会显示菜单树画面，然后即可跳跃至所选画面。
(
下一页
“
树状跳跃
”)
帮助
显示当前画面的说明。
(
下一页
“
帮助
”)
返回键
返回前一画面。
EJM5B-C-OMC01-A01-00
CM101-D
操作手册
1.2
彩色接触面板
Page 1-5
树状跳跃
从当前的画面不需返回主菜单，直接显示其他画面时使用。
1.
按功能键的
。
∗
无论处于任何画面，只要按下
就会显
示菜单树画面
(
如左所示
)
。
帮助
不了解操作方法或各功能内容时使用。
1.
按功能键的
。
•
显示
<
帮助
>
画面。
•
每按一下功能键的
，画面的位置就会左
右切换一次。
•
若按
[ESC]
就停止帮助。
•
通过帮助画面的滚动键
，可确认内容。
4Z4C-CEn-Main-001
1
EJM5B-C-OMC01-A01-00
4Z4C-CEn-DmAd-001
1
1
