0 Introduzione Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
0.2 Dati tecnici Edizione 07/97 Versione software dalla SR.403.xx
0 - 20
0.2.3.8 Comandi macchina
0.2.3.9 Specifiche dell’aria compressa
0.2.3.10 Dato sull’emissione di rumori
Comandi macchina
Calcolatore di comando
PC 486
Sistema operativo RMOS
Comandi di stazione del calcolatore
PC
≥
486
Sistema operativo MS-Windows
Comandi macchina Siemens S5 Comandi di entrata/di uscita
Comandi degli assi Schede Siemens per i comandi degli assi (digitali)
Specifiche dell’aria compressa
Grandezza mass. delle particelle secondo densità, basata sulla ISO/DIS 8573-1 (classe 1)
Grandezza delle particelle 0,1
µ
m
Densità delle particelle 0,1 mg/m³
Livello mass. d'olio (classe 1) Densità delle particelle 0,01 mg/m³
Punto di condensazione compressa
(classe 4)
Punto di condensazione +3
o
Dato sull’emissione di rumori in base alla norma DIN 45 649-1
Valore di emissione riferito al posto di lavoro (L
pAc
) 71 dB (A)
DIN EN ISO 11204 (i)
Livello di potenza acustica (L
WAc
) 85 dB (A)
E-DIN EN ISO 3744 (i)
001-0307
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 0 Introduzione
Edizione 07/97 Versione software dalla SR.403.xx 0.3 Installazione del dispositivo autom. per il montaggio di CO SIPLACE 80
0 - 21
0.3 Installazione del dispositivo autom. per il
montaggio di CO SIPLACE 80
0.3.1 Prospetto SIPLACE 80

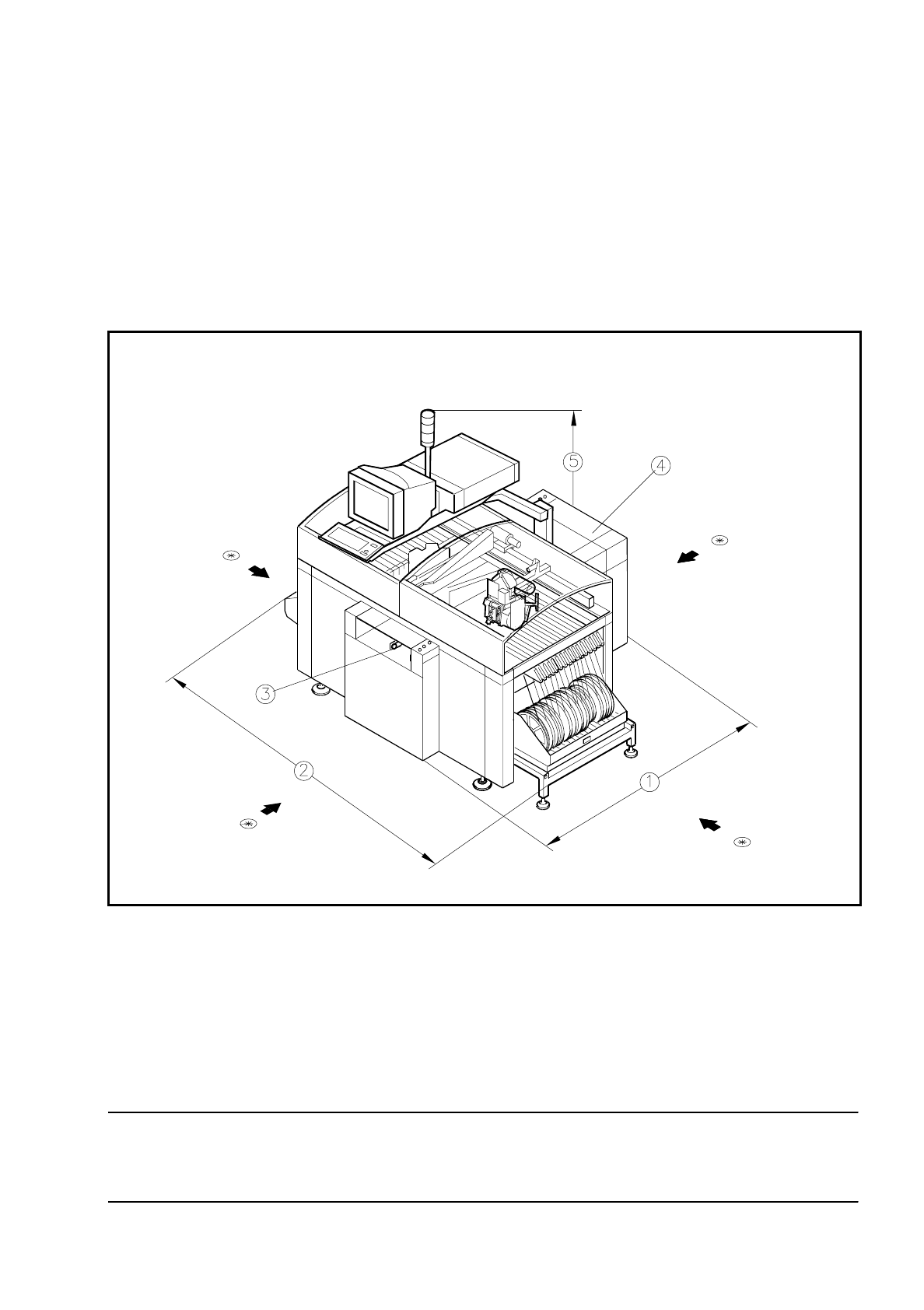

Fig. 0.3.1 Prospetto del SIPLACE 80S-20
- Didascalia della Fig. 0.3.1
➀
Lunghezza
➁
Larghezza
➂
Trasporto di entrata
➃
Trasporto di uscita
➄
Altezza con spia luminosa
✳
= Punti di inserimento dell’elevatore a forca
ATTENZIONE
∆
!
Quando eseguirete l’installazione seguite i Dati Tecnici.
0 Introduzione Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
0.3 Installazione del dispositivo autom. per il montaggio di CO SIPLACE 80 Edizione 07/97 Versione software dalla SR.403.xx
0 - 22
0.3.2 Suolo sottostante
Si deve fare attenzione a porre la macchina su un suolo ben compatto e privo di vibrazioni.
Eventuali irregolarità del suolo potranno essere migliorate spostando i piedini regolabili. Il carico per unità di
superficie autorizzato deve essere di almeno 1 t/m
2
.
0.3.3 Trasporto
Il trasporto viene effettuato a partire dalla ditta senza applicazioni esterne come tastiera, tavoli per compo-
nenti e schermo. Queste parti devono essere rimontate prima della messa in funzione.
Per lo smistamento e l'installazione devono essere utilizzati un elevatore a forca oppure un carrello elevatore
con due forche di diversa lunghezza.
I punti di impiego dell'elevatore a forca sono indicati dalle frecce nella Fig. 0.3.1.
0.3.4 Allacciamento con l'aria compressa
Potrete ricavare i valori relativi dalla tabella nella Sezione 0.2 „Dati tecnici“.
Il collegamento sarà effettuato con:
-
compressori senza olio, come ad es. Atlas Copco Tipo ZR4
-
asciugatore di lavaggio ad aria compressa
-
filtro fine della serie X, ad es. della Ditta Zander
0.3.5 Installazione
-
La distanza tra le singole stazioni deve essere di rispettivamente tra 1 e 3 mm nei trasporti dei circuiti
scheda.
-
Per fare in modo che il trasporto dei circuiti scheda non presenti problemi, le stazioni dovrebbero essere
allineate l'una con l'altra. Potrete aiutar Vi con un filo teso o con una lamiera di regolazione.
●
Disponete i piedi in modo che i convogliatori per il trasporto dei circuiti scheda si trovino ad 830 mm dal
suolo.
●
Con l'aiuto di una livella a bolla d'aria fissate la posizione orizzontale della stazione con una precisione di
0.02 mm/m.
●
Dopo avere assicurato i piedi controllate la posizione della macchina e correggetela se necessario. Fissate
bene i piedi. I piedi della stazione devono sorreggere il peso in modo uniforme.
ATTENZIONE
∆
!
Eliminate dalla macchina tutti i dispositivi di sicurezza per il trasporto.
Effettuate tutti i collegamenti elettrici, meccanici e pneumatici necessari seguendo i Dati Tecnici
(vedi Capitolo 0.2 „Dati tecnici“).
