Istruzioni per l’uso SIPLA CE 80S-2 0/F4/F4-6 9 Manutenzione/assistenza Edizione 07/97 Versione so ftware dalla SR.403.xx 9.5 Testa a revolver da 12 (10000) 9 - 53 9.5.3 Sostituzione ma nuale della pipetta Strume nto di …
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.5 Testa a revolver da 12 (10000) Edizione 07/97 Versione software dalla SR.403.xx
9 - 52
9.5.2.5 Sostituzione dell´anello di arresto ad O della bussola
Strumenti di lavoro
l Panno pulito e privo di peli
l Unisilkon L250L, a partire dal numero di articolo 00310259-01
l Guanti bianchi da laboratorio
l Pinzetta appuntita o cacciavite da orologeria della misura minima
Ricambio
Anello di arresto ad O della bussola, a partire dal numero di articolo 00323535-02
Fig. 9.5.4 Sostituzione dell´anello di arresto ad O della bussola
- Didascalia della Fig. 9.5.4
1Bussola
2 Scanalatura anulare
3 Anello ad O
4 Pipetta
l Estraete la bussola, come viene descritto nella sezione 9.5.2.1, pagina 9 - 49.
l Estraete la pipetta dalla bussola (A).
l Con una pinzetta appuntita o con un cacciavite da orologiaio passate tra scanalatura anulare ed
anello torico ed estraete l´anello torico (B).
l Inserite nella scanalatura anulare il nuovo anello ad O ingrassato con Unisilkon (C).
,
C
B
A
4
3
2
1
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.5 Testa a revolver da 12 (10000)
9 - 53
9.5.3 Sostituzione manuale della pipetta
Strumento di lavoro: guanti bianchi da laboratorio
ATTENZIONE
Questa non è una sostituzione standard della pipetta ma solo una misura d‘emergenza quando nel dispositivo
automatico non è installato alcuno scambiatore di pipette o se esso è fuori esercizio. La rotazione ripetuta di
una pipetta fino al punto d‘appoggio porta al danneggiamento del contrassegno cromatico nella sede della
pipetta ed all‘imbrattamento dei canali del vuoto. In caso di ripetuta sostituzione manuale della pipetta si
dovrà quindi osservare una maggiore pulizia della sede della pipetta.
ATTENZIONE
Non estraete la bussola dal segmento ogni volta che sostituite manualmente la pipetta, altrimenti, in caso di
sostituzione frequente della pipetta, la bussola si consumerà troppo.
l Lasciate la bussola sul segmento.
Fig. 9.5.5 Sostituzione manuale della pipetta
- Didascalia della Fig. 9.5.5
l Afferrate la punta della pipetta ed estraetela dalla bussola (A).
l Con una mano, assicurateVi che la bussola non possa ruotare afferrandola con le dita nella superficie di
azionamento (B).
1 Bussola 3 Scanalatura di arresto
2 Pipetta 4 Spina di arresto
A
1
B
2
C
D
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.5 Testa a revolver da 12 (10000) Edizione 07/97 Versione software dalla SR.403.xx
9 - 54
l Infilate la nuova pipetta sulla bussola fino a raggiungere il punto d‘arresto (C).
Se non è possibile far ruotare la pipetta in senso contrario alla bussola significa che la spina d‘arresto (vedi
punto 4) si è già incastrata nella scanalatura d‘arresto (3) della pipetta.
l Se la pipetta non è ancora arrivata al punto d‘arresto fatela ruotare in senso orario finché sentirete che si è
incastrata nel punto giusto.
ATTENZIONE
Non premete troppo quando fate ruotare la pipetta in senso contrario alla bussola dato che altrimenti il
contrassegno cromatico della pipetta potrebbe essere danneggiato dalla spina d‘arresto (4).
9.5.4 Sostituzione del silenziatore
Ricambio
Silenziatore, a partire dal numero di articolo 00320964-01
l Allentate a mano il silenziatore facendolo ruotare a sinistra.
l Estraete la barra filettata e togliete l´imbuto dal silenziatore.
l Sostituite il silenziatore.
l Per il montaggio, eseguite queste operazioni nella sequenza inversa.

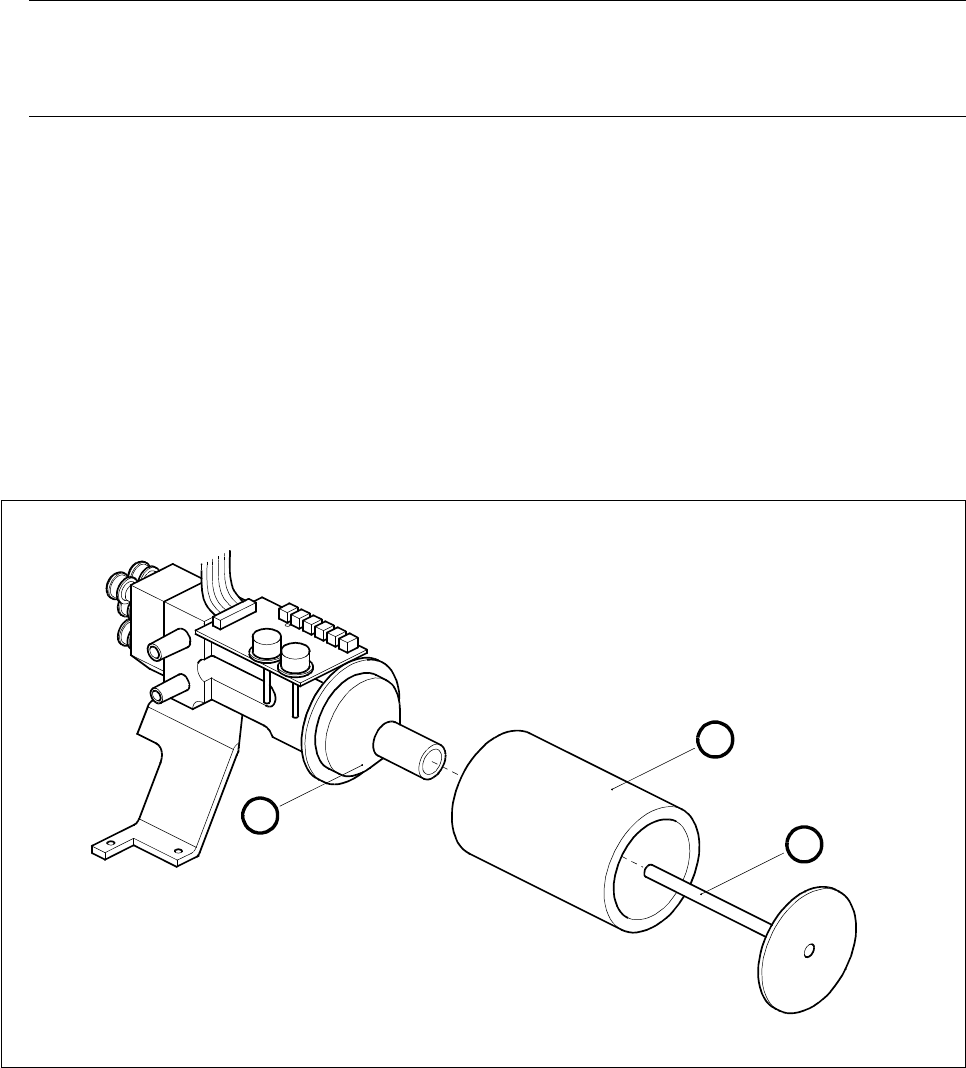

Fig. 9.5.6 Sostituzione del silenziatore
- Didascalia della Fig. 9.5.6
1 Barra filettata
2 Silenziatore
3 Imbuto
3
1
2
