Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 11 Aggiunte alla stazione/opzioni Edizione 07/97 Versione software dalla SR.403.xx 11.7 Lavoro del fondente (fl uido) per il SIPLACE 80F4 11 - 37 Il compo nente fl ip-chip v e…
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4 Edizione 07/97 Versione software dalla SR.403.xx
11 - 36
11.7.2 Funzionamento
Il tubetto centrifugatore serve da serbatoio ed è pieno di fondente. Attraverso la valvola, il fondente verrà aspi-
rato nella siringa tramite una pompa. La siringa doserà ora con la valvola e con la punta dello spillo di dosag-
gio la quantità impostata di fondente nella posizione di montaggio.
Fig. 11.7.1 Schema dell’applicazione del fondente
- Didascalia della Fig. 11.7.1
➀
Siringa
➁
Valvola
➂
Coperchio del serbatoio
➃
Serbatoio (tubetto centrifugatore)
➄
Pipetta di centraggio
➅
Punta dello spillo di dosaggio
➆
Cappuccio di rivestimento
➇
Supporto
ATTENZIONE
∆
!
Se si prevede un arresto lungo della distribuzione del fondente (a partire da ca 1 ora), il cappuccio di rivesti-
mento dovrà essere posizionato sopra alla pipetta di centraggio. In questo modo il fondente non cristallizzerà
bloccando in tal modo la pipetta di centraggio.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4
11 - 37
Il componente flip-chip verrà montato nella posizione di montaggio e verrà tenuto fermo per il periodo di
tempo stabilito in modo che il fondente possa asciugarsi.
Fig. 11.7.2 Principio di un componente con fondente
Didascalia della Fig. 11.7.2
➀
L’applicazione del fondente arriva ai piedini di allacciamento
Il circuito scheda rimarrà poi nella macchina per un tempo da stabilire per fare in modo che il fondente si sec-
chi bene.
L’inserimento dei parametri necessari è descritto nella Sezione 11.7.6.1 Lista GF e parametri.
11.7.3 Ricarica del fondente
Se è necessario altro fondente, apparirà un messaggio di avvertimento nel calcolatore della stazione. Si potrà
comunque continuare a montare i componenti. Tuttavia è preferibile non svuotare del tutto il serbatoio, in
modo da evitare interruzioni indesiderate nella lavorazione della macchina.
INDICAZIONE
Il serbatoio dovrà essere riempito al di fuori della macchina, in modo da non rovesciare fondente nella mac-
china.
●
Portate la testa del fondente alla
Posizione di riempimento
. Vedi Sezione 11.7.6.4 "Funzioni singole"
●
Estraete il serbatoio dal supporto e svitate il coperchio del serbatoio. Vedi Fig. 11.1.1 "Posizione di mon-
taggio dello scambiatore di pipette nel SIPLACE 80S-20"
●
Riempite di fondente il contenitore e reinserite il serbatoio nel supporto. Vedi Fig. 11.1.1 "Posizione di
montaggio dello scambiatore di pipette nel SIPLACE 80S-20". Fate attenzione a fissare bene nel supporto
il serbatoio.
●
Lavate la testa del fondente con le funzioni singole finché il tubo e la siringa saranno privi d’aria e finché il
fondente uscirà in modo continuo. Vedi Sezione 11.7.6.4 "Funzioni singole".
INDICAZIONE
Mentre eseguirete queste operazioni fate attenzione che non si trovino bolle d’aria all’interno dello spillo di
dosaggio.
1
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4 Edizione 07/97 Versione software dalla SR.403.xx
11 - 38
11.7.4 Sostituzione della siringa
La siringa non deve essere sostituita durante il normale utilizzo. Può essere necessario smontare o sostituire
la siringa per eventuali operazioni di assistenza tecnica.

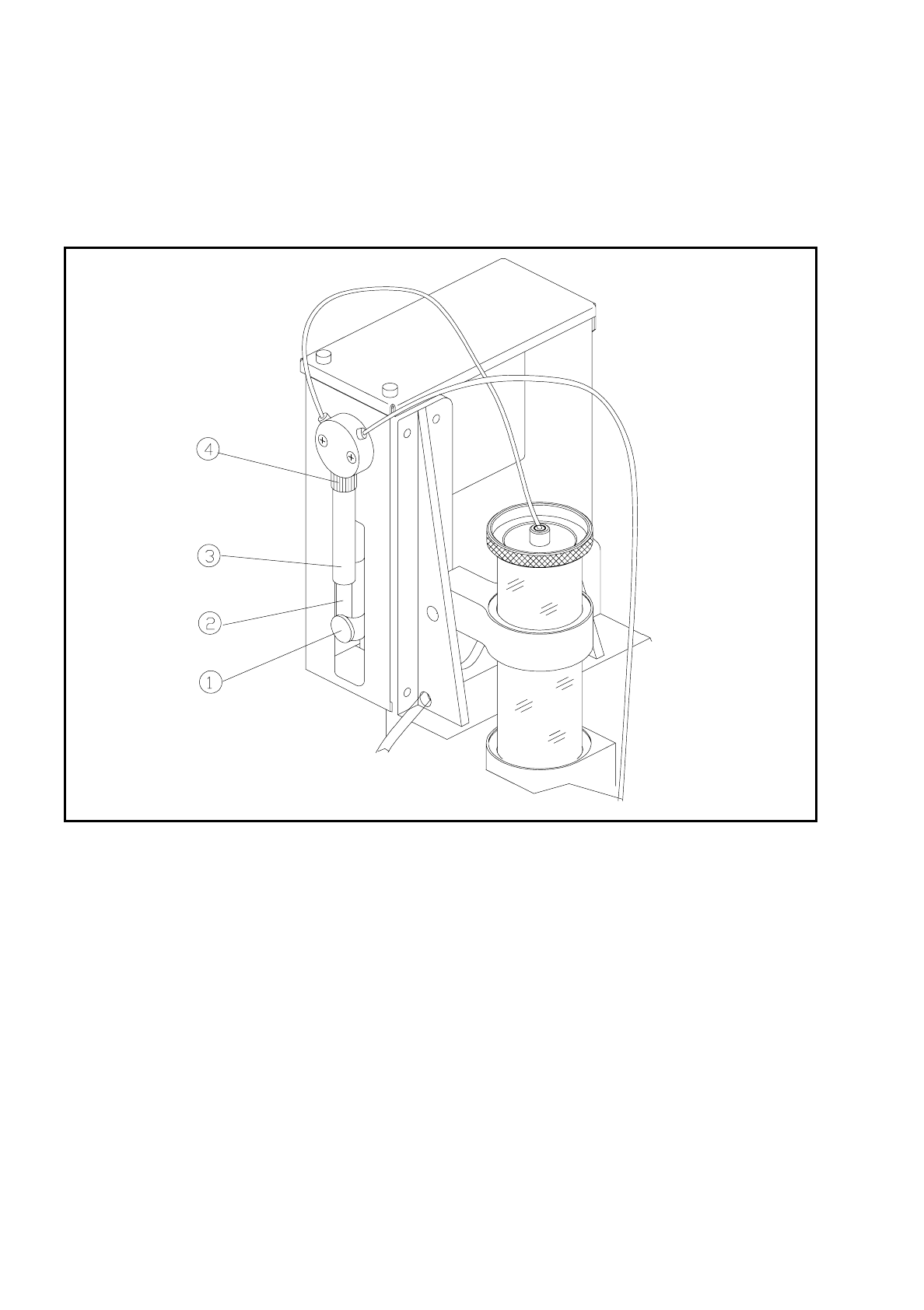

Fig. 11.7.3 Sostituzione della siringa
- Didascalia della Fig. 11.7.3
➀
Vite a testa zigrinata
➁
Pistone dosatore
➂
Siringa
➃
Estrazione del dado di arresto
●
Nelle Funzioni singole portate la testa del fondente alla
Posizione di riempimento
. Vedi la Sezione
11.7.6.4 "Funzioni singole". Il pistone dosatore della siringa si sposterà verso il basso.
●
Allentate la vite a testa zigrinata del pistone dosatore.
●
Spingete il pistone verso l’alto. La siringa si svuoterà ed il fondente verrà spinto nel serbatoio.
●
Estraete il dado di arresto insieme alla siringa.
